Устройства сбора и передачи данных GTE
| Номер в ГРСИ РФ: | 96464-25 |
|---|---|
| Производитель / заявитель: | ООО «ГРИНТЕХИНЖИНИРИНГ» (ГТИ), г. Москва |
Устройства сбора и передачи данных GTE (далее - УСПД GTE) предназначены для измерений текущего времени, измерений силы постоянного электрического тока входных аналоговых сигналов с первичных измерительных преобразователей систем автоматического контроля выбросов загрязняющих веществ, контроллеров, информационно-управляющих систем, вычислений параметров массового выброса загрязняющих веществ, а также для обработки, хранения, отображения и передачи полученной информации в вышестоящие уровни автоматизированных информационных систем, в том числе в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96464-25 | ||||||
| Действует | по 18.09.2030 | ||||||
| Наименование | Устройства сбора и передачи данных | ||||||
| Модель | GTE | ||||||
| Модификации |
GTE- 2501 - 1ХR4- 2XR2- 3XE- 4XG, где: 2501 - код серии 1Х - количество портов RS-485 2X - количество портов RS-232 3X - количество портов Ethernet 4X - Количество портов GPRS на испытание представлены: GTE-2501-4R4-6R2-2E |
||||||
| Приказы |
№1995 от
18.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 679ebbde-4cb3-96d0-c6f4-935f974dc790 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ГТИ», РОССИЯ, 119296, г. Москва, вн. тер. г. муниципальный округ Гагаринский, пр-кт Ленинский, д. 64/2, помещ. 2Ц
Поверка
| Методика поверки / информация о поверке |
МП НТЦ-01-2025 Государственная система обеспечения единства измерений. Устройства сбора и передачи данных GTE. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96464-25: Описание типа
2025-96464-25.pdf
|
Скачать | 207.1 КБ | |
|
96464-25: Методика поверки
МП НТЦ-01-2025
2025-mp96464-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Устройства сбора и передачи данных GTE (далее - УСПД GTE) предназначены для измерений текущего времени, измерений силы постоянного электрического тока входных аналоговых сигналов с первичных измерительных преобразователей систем автоматического контроля выбросов загрязняющих веществ, контроллеров, информационно-управляющих систем, вычислений параметров массового выброса загрязняющих веществ, а также для обработки, хранения, отображения и передачи полученной информации в вышестоящие уровни автоматизированных информационных систем, в том числе в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.
Описание
Принцип действия УСПД GTE состоит в измерении сигналов силы постоянного электрического тока входных аналоговых сигналов с первичных измерительных преобразователей систем автоматического контроля выбросов загрязняющих веществ, контроллеров, информационно-управляющих систем, преобразовании в цифровые значения физических величин выбросов загрязняющих веществ (подсистем газового анализа и объёмного расхода), и фиксация цифровых значений к текущему времени измерений, а так же вычислении параметров массового выброса загрязняющих веществ.
Методика (алгоритм) вычислений массового выброса соответствует ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методика расчета массового выброса».
Средство измерений конструктивно состоит из УСПД GTE и аналогово-цифрового модуля 4-20 мА (далее - модуль 4-20). В составе УСПД GTE допускается применение любого модуля 4-20 мА серийного производства с характеристиками не хуже, указанных в таблице 3, сведения о котором как о средстве измерений утвержденного типа внесены в Федеральный информационный фонд по обеспечению единства измерений.
Устройство выпускается в модификациях (моделях исполнения), отличающихся типом корпуса, наличием и количеством портов RS-485, RS-232, Ethernet, GPRS.
Обозначение модификаций (моделей исполнения) УСПД GTE представлено в таблице 1.
Таблица 1 - Обозначение модификаций (моделей исполнения)_______________________
|
GTE- |
2501 |
- |
XR4 |
- |
XR2 |
- |
XE |
- |
XG | |
|
Код серии |
«2501» | |||||||||
|
Количество портов RS-485 |
«X» | |||||||||
|
Количество портов RS-232 |
«X» | |||||||||
|
Количество портов Ethernet |
«X» | |||||||||
|
Количество портов GPRS |
«X» | |||||||||
|
Примечания: 1) X - количество портов; 2) 2501 - код серии (тип корпуса УСПД GTE, внешний вид представлен на рисунке 1); 3) отсутствие символа в наименовании УСПД GTE свидетельствует об отсутствии соответствующего порта; 4) пример обозначения: «GTE-2501-2R4-4R2-2E» | ||||||||||
Серийный номер, состоящий из четырнадцати арабских цифр (например, 25077718469001) и знак утверждения типа, наносятся печатным способом на маркировочную табличку и наклеивается на любом свободном месте на нижней части корпуса УСПД GTE.
Знак поверки наносится в паспорт УСПД GTE, так как особенности монтажа и эксплуатации не позволяют наносить знак поверки в месте обеспечивающим его визуальный контроль. Пломбирование УСПД GTE предусмотрено на одном из винтов с помощью пломбы-наклейки, разрушающейся при попытке отклеивания.

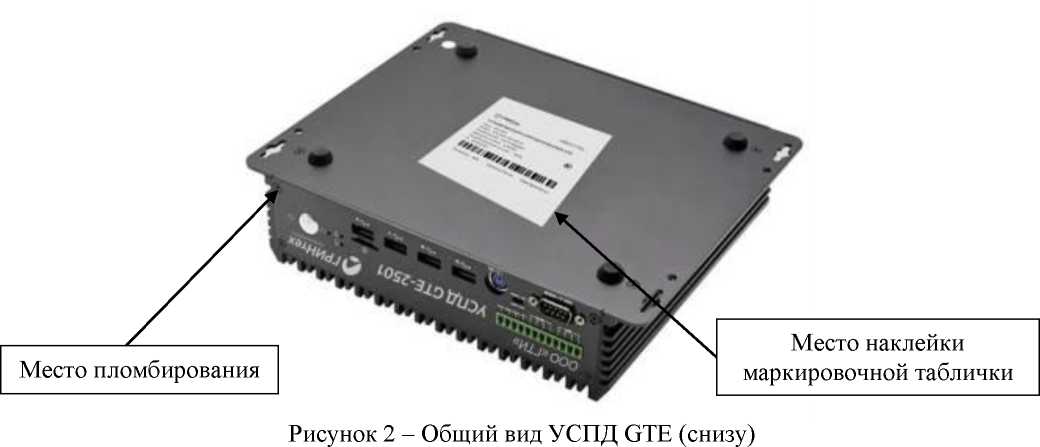

Внешний вид УСПД GTE и модуля 4-20, места нанесения знака утверждения типа, серийного номера, идентификационных данных общего программного обеспечения (ПО) «САПФИР» и его метрологически значимой части (МЗЧ), а также места пломбировки представлены на рисунках 1 - 6.
а) корпус чёрного цвета б) корпус серого цвета

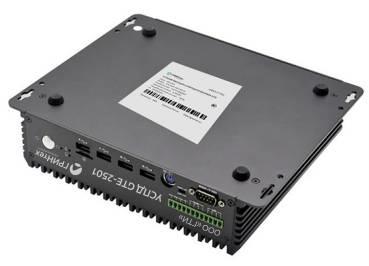

Рисунок 1 - Общий вид УСПД GTE (сверху)

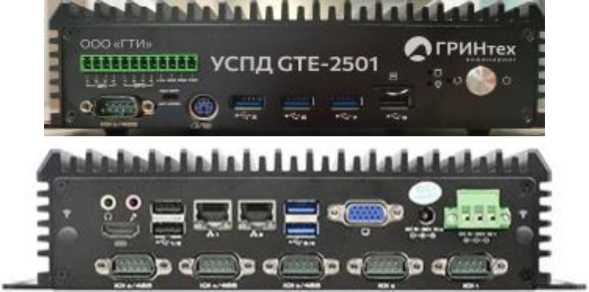

Рисунок 3 - Общий вид лицевой и задней панели УСПД GTE

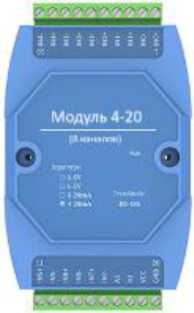

Рисунок 4 - Общий вид модуля 4-20
ГРИНтсх ООО «ГГИ»
VCTPOИ СТЕК» СБОРА И ПЕРЕДАЧ / ДАН НЫХ GTE
Серии: 6ТЕ-250П
МодрЛЫ СТЕ-25И +Н4 6Н2 2Е
Серийной номер 25D77713465301 (iD)
НлМ1рн»!ннн иы мннн: |у-.*ЙКГЛ '
Погреб л ислия wc<uiic<ibMaKCJ 120 Вт IP. 1ЙИбВДч155
IIIIIIIIIIIIIIIIIIIIIIIIIIIIIII
Глщныпртм: 2025 Сшмдос р Roccmp htjp?-.<^r«nteru/
Рисунок 5 - Вид маркировочной таблички

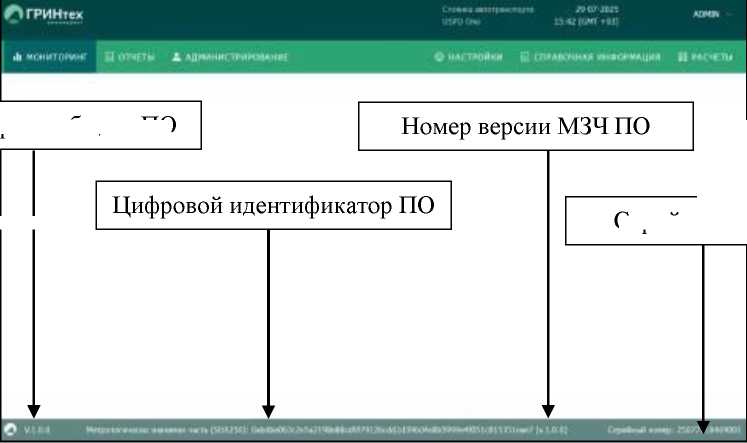

Рисунок 6 - Вид окна ПО
Номер версии общего ПО
Серийный номер
Программное обеспечение
МЗЧ ПО УСПД GTE включает измерительные и расчетные компоненты общего ПО «САПФИР».
МЗЧ ПО обеспечивает измерение текущего времени, вычисление значений величин, включая вычисление разового, массового и валового выбросов.
В МЗЧ ПО осуществляются следующие функции:
- контроль целостности программных кодов ПО, настроечных и калибровочных констант и параметров;
- архивирование, визуализация и передача измерительной информации;
- резервирование всей информации УСПД GTE;
- контроль общих неисправностей (связь, конфигурация).
Идентификационные данные (признаки) МЗЧ ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) |
v.1.0.0 |
|
Цифровой идентификатор |
5991c2a6ad16b224ba831372ae339899 d3926e83d744d485560b8cf7b00d393a |
|
Алгоритм вычисления цифрового идентификатора |
SHA256 |
Уровень защиты «Высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики представлены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений текущего времени в условиях отсутствия внешней синхронизации |
±3 с в сут |
|
Пределы допускаемой абсолютной погрешности измерений текущего времени в условиях внешней синхронизации по сигналам точного времени |
±2 с в сут |
|
Диапазон измерений силы постоянного электрического тока входных аналоговых сигналов, мА |
от 4 до 20 |
|
Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений силы постоянного электрического тока входных аналоговых сигналов, % |
±1,5 |
|
Пределы допускаемой относительной погрешности вычислений параметров массовых выбросов загрязняющих веществ, % |
±0,01 |
Основные технические характеристики представлены в таблице 4.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: температура окружающей среды УСПД GTE, °С температура окружающей среды модуль 4-20, °С относительная влажность при температуре плюс 25 °C (без конденсации влаги), не более |
от -10 до +50 от +10 до +30 80 % |
|
Габариты (ШхВхГ), мм, не более: Устройство Модуль 4-20 |
235 x 198 x 57 200 x 100 x 50 |
|
Масса, кг, не более: устройство Модуль 4-20 |
2,1 0,5 |
|
Степень защиты от проникновения пыли и воды по ГОСТ 14254 - 2015 |
IP20 |
|
Напряжение внешнего источника питания постоянного тока (разъём питания DC Jack), В |
от 9 до 36 |
|
Потребляемая мощность, Вт, не более |
120 |
|
Число каналов ввода одного модуля 4-20 |
8 |
|
Разрядность АЦП модуля 4-20, бит |
12 |
|
Средний срок службы УСПД GTE, не менее, лет |
10 |
|
Параметры процессора, оперативной памяти, жесткого диска, количество портов может различаться в зависимости от заказа | |
Знак утверждения типа
наносится печатным способом на маркировочную табличку и наклеивается на любом свободном месте на нижней части корпуса УСПД GTE и на титульные листы эксплуатационной документации.
Комплектность
Комплектность УСПД GTE представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
УСПД GTE |
ЕВГТ.421459.001 |
1 шт. |
|
Модуль 4-20 |
- |
1 шт. |
|
Руководство по эксплуатации |
ЕВГТ.421459.001 РЭ |
1 экз. |
|
Паспорт |
ЕВГТ.421459.001 ПС |
1 экз. |
|
Примечание - модуль 4-20 поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в документе ЕВГТ.421459.001 РЭ «Устройство сбора и передачи данных GTE. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А».
ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методы расчета валового выброса»
ЕВГТ.421459.001 ТУ «Устройство сбора и передачи данных GTE. Технические условия»
