Резервуары стальные вертикальные цилиндрические РВС-400
| Номер в ГРСИ РФ: | 96465-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Омский нефтеперерабатывающий завод, г. Омск |
|
96465-25: Описание типа
2025-96465-25-1.pdf
|
Скачать | 405.5 КБ |
Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96465-25 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||||||||||||||||||||||||||||||||
| Модель | РВС-400 | |||||||||||||||||||||||||||||||||||||||
| Приказы |
№2016 от
19.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b2b01f5e-a1c8-0c43-480f-9a0f1a1155b4 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Омский нефтеперерабатывающий завод, РОССИЯ, 644040, Омская обл., г. Омск, пр. Губкина, д. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 19.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96465-25: Описание типа
2025-96465-25.pdf
Файл устарел
|
Скачать | 405.5 КБ | |
|
96465-25: Описание типа
2025-96465-25-1.pdf
|
Скачать | 405.5 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде буквенно-цифровых обозначений и цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.
Резервуары с заводскими номерами Р14, Р16, 23, 28, 32, Р35, Р-41, Р-870, 1081, 1082, 1083, 1084 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

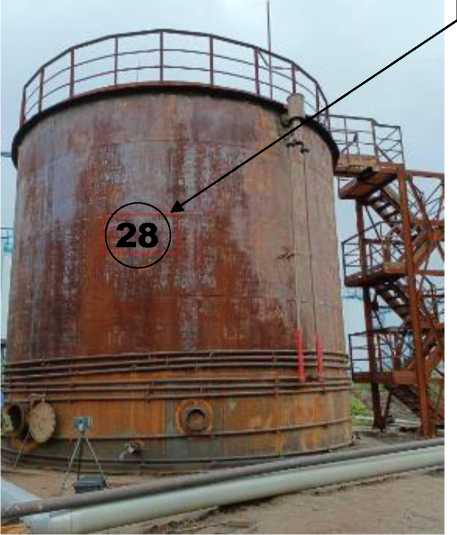

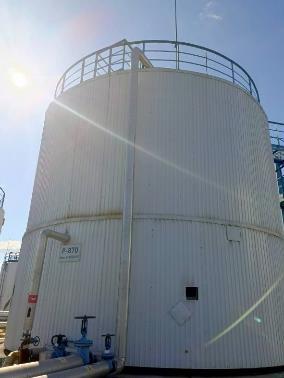

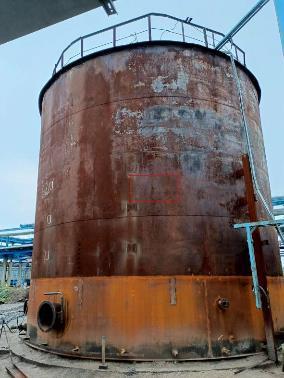

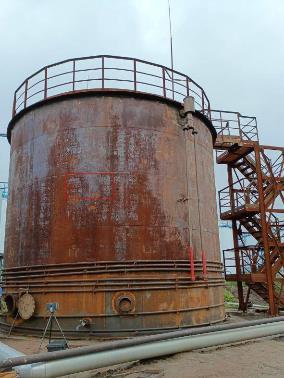

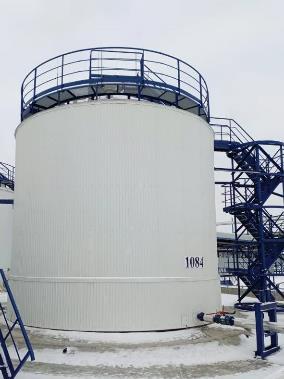

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12.
Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.
Место нанесения заводского номера

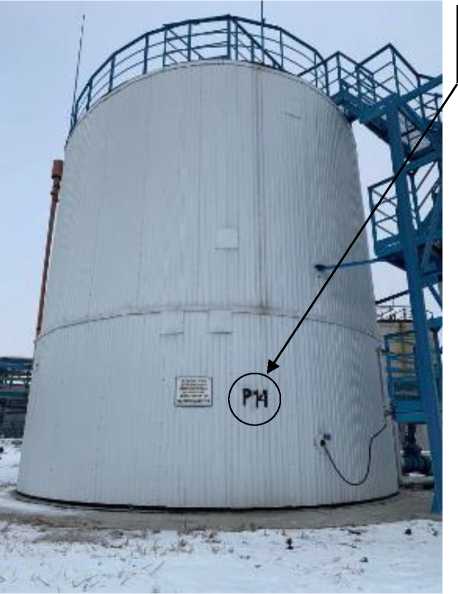

Рисунок 1- Общий вид резервуара с заводским номером Р14 и его замерного люка
Место нанесения заводского номера
23
Место нанесения заводского номера
Рисунок 3 - Общий вид резервуара с заводским номером 23 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера

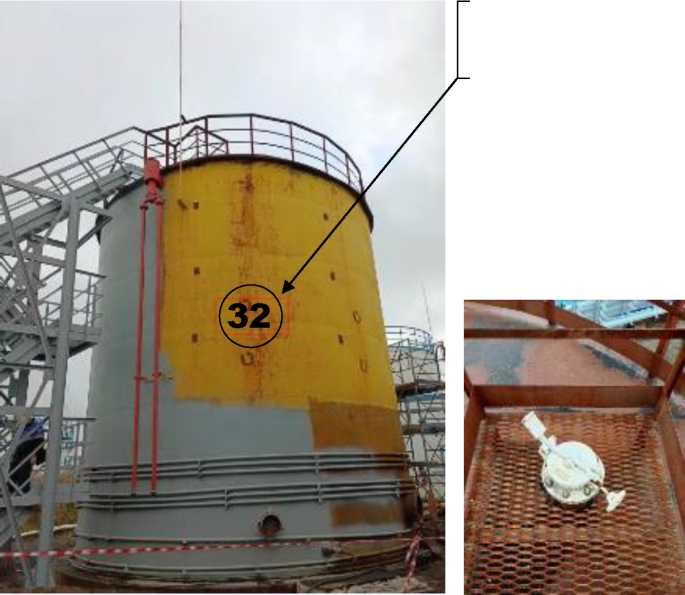

Рисунок 5- Общий вид резервуара с заводским номером 32 и его замерного люка
Место нанесения заводского номера
Место нанесения
заводского номера

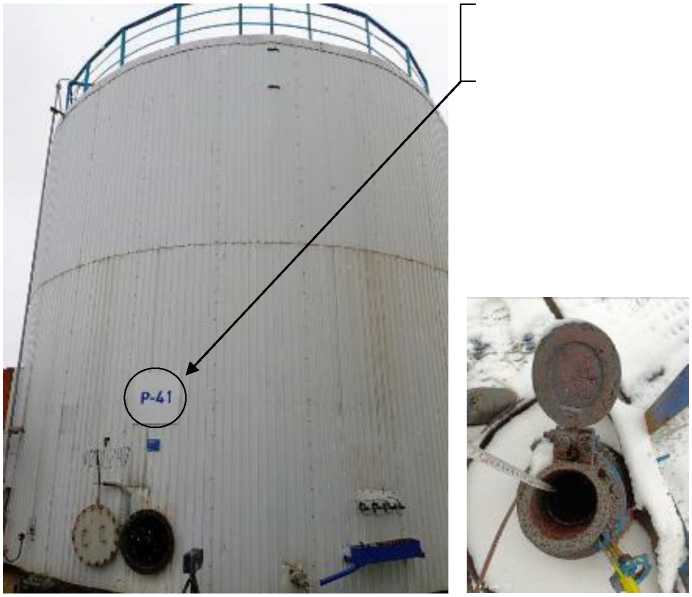

Рисунок 7 - Общий вид резервуара с заводским номером Р-41 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера

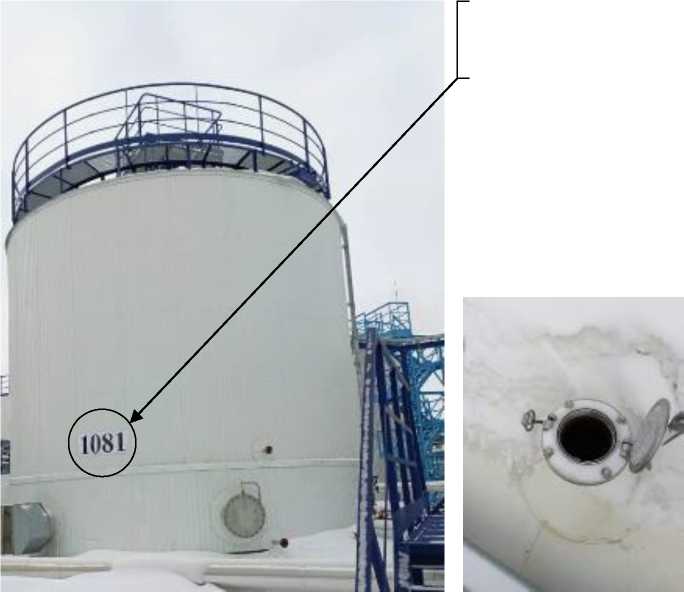

Рисунок 9 - Общий вид резервуара с заводским номером 1081 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера

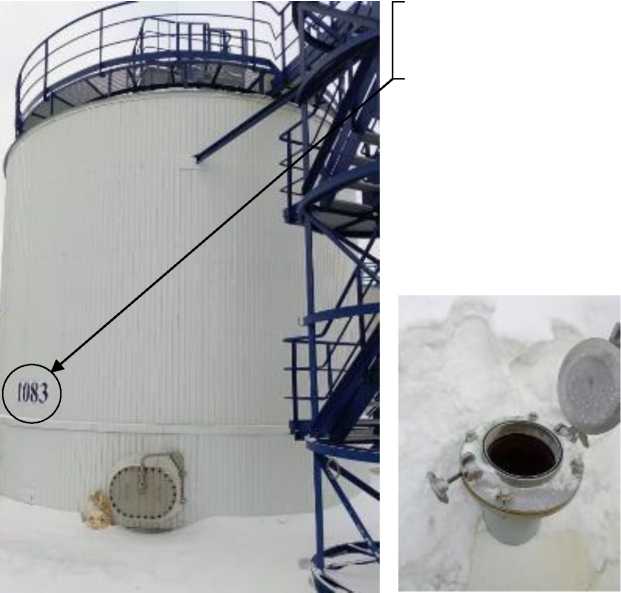

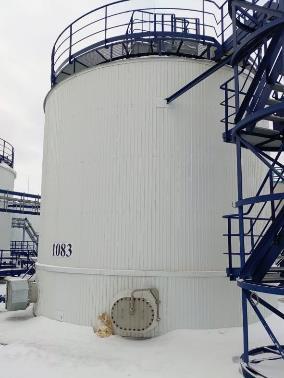

Рисунок 11- Общий вид резервуара с заводским номером 1083 и его замерного люка
Место нанесения заводского номера
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
400 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на паспорт резервуаров типографским способом.
Комплектность
Т а б л и ц а 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-400 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
