Газоанализаторы стационарные ТОПАЗ-М
| Номер в ГРСИ РФ: | 96467-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "ИТА Про", г. Санкт-Петербург |
Газоанализаторы стационарные ТОПАЗ-М (далее - газоанализаторы) предназначены для измерения содержания компонентов в отходящих газах промышленных агрегатов и примесей в кислороде, аргоне и азоте.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96467-25 | |||||||||
| Действует | по 19.09.2030 | |||||||||
| Наименование | Газоанализаторы стационарные | |||||||||
| Модель | ТОПАЗ-М | |||||||||
| Модификации |
ТОПАЗ-М.01 ТОПАЗ-М.02 |
|||||||||
| Приказы |
№2016 от
19.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 117595a1-7fce-6700-8b87-c1c45612e091 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ИТА Про», РОССИЯ, 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49
Поверка
| Методика поверки / информация о поверке |
МП-540-2024 Государственная система обеспечения единства измерений. Газоанализаторы стационарные ТОПАЗ-М. Методика поверки
(с 19.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 26.10.2025 |
Поверители
Скачать
|
96467-25: Описание типа
2025-96467-25.pdf
Файл устарел
|
Скачать | 153.9 КБ | |
|
96467-25: Методика поверки
2025-mp96467-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96467-25: Описание типа
2025-96467-25-1.pdf
|
Скачать | 153.9 КБ | |
|
96467-25: Методика поверки
МП-540-2024
2025-mp96467-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Газоанализаторы стационарные ТОПАЗ-М (далее - газоанализаторы) предназначены для измерения содержания компонентов в отходящих газах промышленных агрегатов и примесей в кислороде, аргоне и азоте.
Описание
Газоанализаторы представляют собой стационарные многофункциональные автоматические приборы непрерывного действия.
Принцип действия газоанализаторов основан на ионизации молекул исследуемого газа с образованием положительно заряженных ионов, которые поступают в масс-анализатор, в котором осуществляется разделение ионов по массам.
Конструктивно газоанализаторы представляют собой шкаф, в котором размещены масс-спектрометр, система ввода пробы, блоки обработки и передачи данных. По сети ETHERNET предварительные данные передаются на управляющую станцию, где происходит расчет содержания компонентов, визуализация и архивирование данных.
Газоанализаторы могут осуществлять измерения по нескольким каналам:
- канал отходящих газов промышленных агрегатов;
- канал определения примесей в кислороде;
- канал определения примесей в аргоне;
- канал определения примесей в азоте.
Газоанализаторы выпускаются в двух модификациях, отличающихся типом корпуса, габаритными размерами и типом масс-анализатора:
- ТОПАЗ-М.01 - используется времяпролетный масс-анализатор;
- ТОПАЗ-М.02 - используется квадрупольный масс-анализатор.
Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Газоанализаторы оснащены внутренней системой поддержания заданной температуры, благодаря чему температура окружающей среды, соответствующая условиям эксплуатации, не влияет на метрологические характеристики газоанализаторов.
Газоанализаторы имеют заводские номера, которые в виде цифрового обозначения наносятся на идентификационную табличку (рисунок 2), расположенную на боковой панели прибора, методом гравировки. Пломбирование газоанализаторов не предусмотрено.

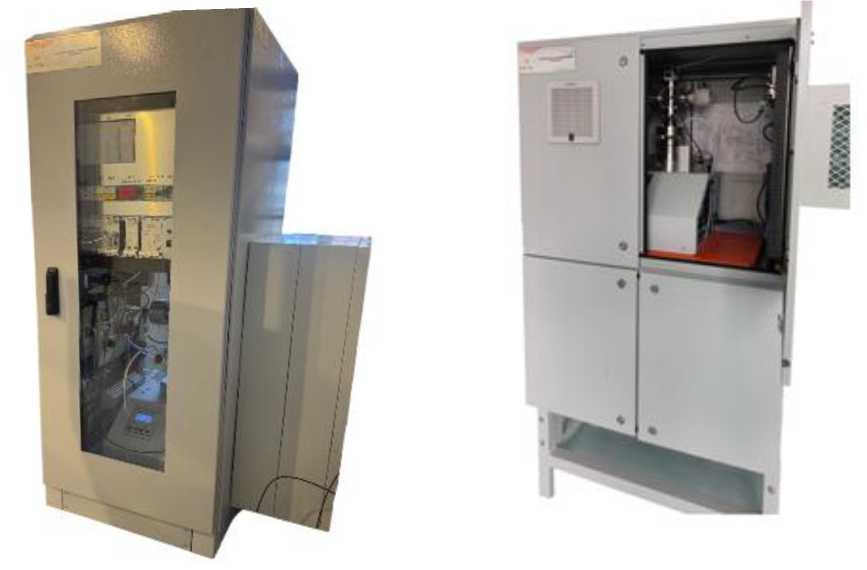

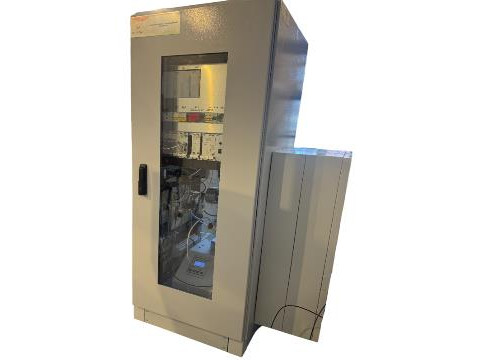

а) модификация ТОПАЗ-М.01 б) модификация ТОПАЗ-М.02
Рисунок 1 - Общий вид газоанализаторов стационарных ТОПАЗ-М
|
РОССИЯ САНКТ-ПЕТЕРБУРГ ГАЗОАНАЛИЗАТОР СТАЦИОНАРНЫЙ ТОПАЗ-М мод. ТОПАЗ-М.01 ТПБЛ .413512.001 ТУ Зав.№ | ■ ■ Дата выпуска/._______1 TQ Про /_____ Место нанесения заводского номера |
РОССИЯ САНКТ-ПЕТЕРБУРГ ГАЗОАНАЛИЗАТОР СТАЦИОНАРНЫЙ ТОПАЗ-М мод. ТОПАЗ-М.02 ТПБЛ .413 512.001 ТУ к[. „________, ; . Зав.№ I________I , ~дата вы пуска/ | ИТО Гро / Место нанесения заводского номера |
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Работой газоанализатора управляет программное обеспечение (далее - ПО), установленное на управляющей станции. ПО обрабатывает, передает и хранит полученные данные. Визуализация данных происходит на дисплее управляющей станции.
ПО выполняет следующие функции:
- обработку первичных данных масс-спектрометра;
- расчет процентного состава измеряемой газовой смеси;
- визуализацию данных газового анализа на дисплее управляющей станции;
- архивацию данных газового анализа;
- передачу данных газового анализа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенного ' |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
ТОПАЗ-М |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики канала отходящих газов промышленных агрегатов
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой абсолютной погрешности, % |
|
Водород H2 |
от 0 до 65 |
± (0,02 • Стек + 0,25) |
|
Оксид углерода CO |
от 0 до 100 | |
|
Азот N2 |
от 0 до 100 | |
|
Кислород О2 |
от 0 до 40 | |
|
Аргон Ar |
от 0 до 100 | |
|
Диоксид углерода CO2 |
от 0 до 100 | |
|
Диоксид серы SO2 |
от 0 до 18 | |
|
Метан CH4 |
от 0 до 100 | |
|
Этан C2H6 |
от 0 до 8 | |
|
Пропан C3H8 |
от 0 до 2,5 | |
|
Примечания: Стек - текущее значение объемной доли определяемого компонента, %. 2. Верхний предел диапазона измерений может быть сконфигурирован между наименьшим и наибольшим значениями, приведенными в таблице 2. 3. Диапазоны измерений и определяемые компоненты определяются при заказе и указываются в техническом паспорте. | ||
Таблица 3 - Метрологические характеристики канала определения примесей в кислороде
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой абсолютной погрешности, % |
|
Азот N2 |
от 0 до 0,1 |
± 0,01 |
|
от 0,1 до 0,4 |
± 0,03 | |
|
Аргон Ar |
от 0 до 0,1 |
± 0,01 |
|
от 0,1 до 0,4 |
± 0,03 |
Таблица 4 - Метрологические характеристики канала определения примесей в аргоне
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой абсолютной погрешности, % |
|
Азот N2 |
от 0 до 0,1 |
± 0,01 |
|
Кислород О2 |
от 0 до 0,1 |
± 0,01 |
|
от 0,1 до 0,4 |
± 0,03 |
Таблица 5 - Метрологические характеристики канала определения примесей в азоте
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой абсолютной погрешности, % |
|
Кислород О2 |
от 0 до 0,1 |
± 0,01 |
|
от 0,1 до 0,5 |
± 0,03 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
от 198 до 253 от 49 до 51 |
|
Потребляемая полная мощность, В^А, не более |
1000 |
|
Габаритные размеры (ШиринахВысотахГлубина), мм, не более: - мод. ТОПАЗ-М.01 - мод. ТОПАЗ-М.02 |
1000x2000x1000 1000x2000x1000 |
|
Масса, кг, не более: - мод. ТОПАЗ-М.01 - мод. ТОПАЗ-М.02 |
250 250 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 95 от 84 до 106,7 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
15 000 |
Знак утверждения типа
наносится типографским способом на титульный лист технического паспорта и руководства по эксплуатации.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 8.
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Газоанализатор стационарный1) |
ТОПАЗ-М |
1 |
|
Управляющая станция |
- |
1 |
|
Комплект ЗИП |
- |
1 |
|
Технический паспорт |
ТОПАЗ-М.Х.ПС2) |
1 |
|
Руководство по эксплуатации |
ТОПАЗ-М.001.РЭ |
1 |
|
1) Комплект поставки формируется в соответствии с заказом; 2) «Х» в обозначении паспорта принимает значения наименования модификации газоанализатора. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ТОПАЗ-М.001.РЭ «Газоанализаторы стационарные ТОПАЗ-М. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТПБЛ.413512.001 ТУ «Газоанализаторы стационарные ТОПАЗ-М. Технические условия».
