Детекторы горючего газа CGD-1
| Номер в ГРСИ РФ: | 96471-25 |
|---|---|
| Производитель / заявитель: | "Harbin Guanghan Gas Turbine Co., Ltd.", Китай |
Детекторы горючего газа CGD-1 (далее по тексту - детекторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации углеводородных газов в воздухе промышленных предприятий.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96471-25 | ||||||||||||
| Действует | по 19.09.2030 | ||||||||||||
| Наименование | Детекторы горючего газа | ||||||||||||
| Модель | CGD-1 | ||||||||||||
| Приказы |
№2016 от
19.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 48e73326-ba82-7465-4acd-a08faae55b37 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Harbin Guanghan Gas Turbine Co., Ltd., КИТАЙ, 31, Honghu Road, Daoli District, Harbin
Поверка
| Методика поверки / информация о поверке |
РТ-МП-04-205-2025 Государственная система обеспечения единства измерений. Детекторы горючего газа CGD-1. Методика поверки
(с 19.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 120 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
96471-25: Описание типа
2025-96471-25.pdf
Файл устарел
|
Скачать | 140.8 КБ | |
|
96471-25: Методика поверки
РТ-МП-04-205-2025
2025-mp96471-25.pdf
Файл устарел
|
Скачать | 911.6 КБ | |
|
96471-25: Описание типа
2025-96471-25-1.pdf
|
Скачать | 140.8 КБ | |
|
96471-25: Методика поверки
РТ-МП-04-205-2025
2025-mp96471-25-1.pdf
|
Скачать | 911.6 КБ |
Описание типа
Назначение
Детекторы горючего газа CGD-1 (далее по тексту - детекторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации углеводородных газов в воздухе промышленных предприятий.
Описание
Принцип действия детекторов - оптический инфракрасный абсорбционный, основанный на поглощении инфракрасного излучения в анализируемой среде.
Детекторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Способ отбора пробы - диффузионный.
Конструкция детекторов представляет собой единый корпус с крышкой цилиндрической формы, в котором размещаются электронный модуль, измерительная ячейка и соединительные клеммы. Детекторы оснащены трехцветным индикатором, отображающим рабочее состояние.
Детекторы подключаются к аналоговому интерфейсу внешнего контроллера с помощью изолированного токового интерфейса от 4 до 20 мА для передачи значений концентрации горючих газов, неисправностей и аварийных сигналов.

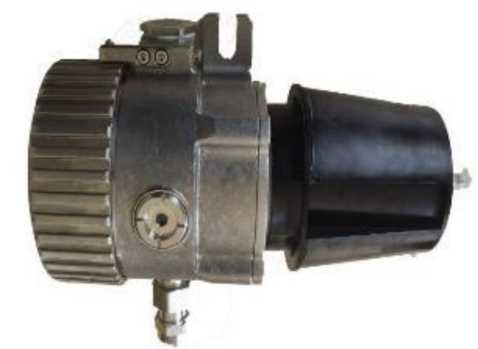

Общий вид детекторов показан на рисунке 1.
Заводской номер в буквенно-цифровом формате наносится методом гравировки на маркировочную табличку, размещенную на крышке детекторов.
Нанесение знака поверки на детекторы не предусмотрено.
Пломбирование детекторов не предусмотрено.

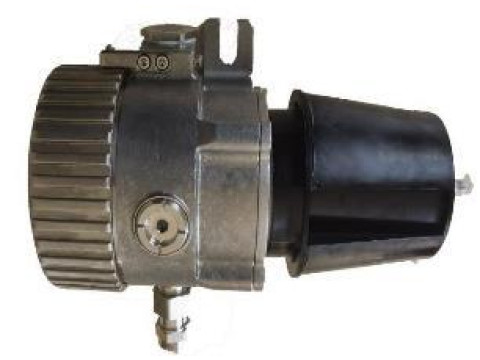

Рисунок 1 - Общий вид детекторов горючего газа CGD-1
Место нанесения заводского номера

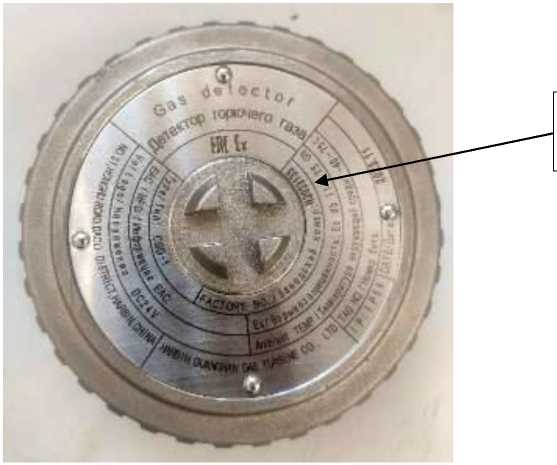

Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Детекторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов и пересчет их в результат измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация наименования и версии встроенного программного обеспечения не предусмотрена.
Влияние программного обеспечения учтено при нормировании метрологических характеристик детекторов.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений довзрывоопасной концентрации горючих газов в пересчете на метан, % НКПР |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений (по метану), % НКПР |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
125 |
|
- ширина |
260 |
|
- высота |
210 |
|
Масса, кг, не более |
5,1 |
|
Напряжение питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
7 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -40 до +75 |
|
- относительная влажность окружающего воздуха, % |
от 0 до 95 |
|
Степень защиты корпуса по ГОСТ 14254-15 |
IP56 |
|
Маркировка взрывозащиты - при Та: от -40 до +40 |
1 Ex db IIC T5 Gb Х |
|
- при Та: от -40 до +75 |
1 Ex db IIC T4 Gb Х |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
25000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации детекторов методом компьютерной графики.
Комплектность
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность детекторов
|
Наименование |
Обозначение |
Количество |
|
Детектор горючего газа |
C GD - 1 |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Описание рабочих операций» инструкции по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация Harbin Guanghan Gas Turbine Co., Ltd., Китай.
