Меры относительной интенсивности флуоресценции (комплект)
| Номер в ГРСИ РФ: | 96472-25 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Меры относительной интенсивности флуоресценции (комплект) (далее по тексту -меры) предназначены для воспроизведения, хранения и передачи единицы относительной интенсивности флуоресценции (при длинах волн возбуждения 532, 633 и 785 нм) рамановским спектрометрам, раман-люминесцентным спектрометрам и рамановским микроскопам, а также их поверки и калибровки.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96472-25 | |||||||||||||||||||||
| Действует | по 19.09.2030 | |||||||||||||||||||||
| Наименование | Меры относительной интенсивности флуоресценции (комплект) | |||||||||||||||||||||
| Модификации |
λвозб.532 λвозб.633 λвозб.785 |
|||||||||||||||||||||
| Приказы |
№2016 от
19.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1a90d371-9bd9-6784-d815-8891e7753dac | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ФГБУ «ВНИИОФИ», РОССИЯ, 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Поверка
| Методика поверки / информация о поверке |
МП 027.Р3-25 Государственная система обеспечения единства измерений. Меры относительной интенсивности флуоресценции (комплект). Методика поверки
(с 19.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96472-25: Описание типа
2025-96472-25.pdf
Файл устарел
|
Скачать | 122.2 КБ | |
|
96472-25: Методика поверки
МП 027.Р3-25
2025-mp96472-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96472-25: Описание типа
2025-96472-25-1.pdf
|
Скачать | 122.2 КБ | |
|
96472-25: Методика поверки
МП 027.Р3-25
2025-mp96472-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Меры относительной интенсивности флуоресценции (комплект) (далее по тексту -меры) предназначены для воспроизведения, хранения и передачи единицы относительной интенсивности флуоресценции (при длинах волн возбуждения 532, 633 и 785 нм) рамановским спектрометрам, раман-люминесцентным спектрометрам и рамановским микроскопам, а также их поверки и калибровки.
Описание
Принцип действия мер основан на эмиссии одной широкой линии флуоресценции, возбуждаемой на заданной длине волны при установке меры на место образца в рамановский или флуоресцентный спектрометр. При этом, относительные интенсивности флуоресценции прослеживаются к радиометрическому эталону.
Конструктивно мера представляет собой квадратную пластину, изготовленную из специального флуоресцентного стекла на основе оксидной матрицы, активированной ионами переходных металлов, которые помещены в специальные оправки. Материал меры находится в твердом агрегатном состоянии. Каждая мера помещена в специальный футляр.
Меры выпускаются в трех исполнениях: Хвозб.532, Хвозб.633 и Хвозб,785. Исполнения отличаются между собой длиной волны возбуждения (532, 633 и 785 нм) и диапазоном волновых чисел.

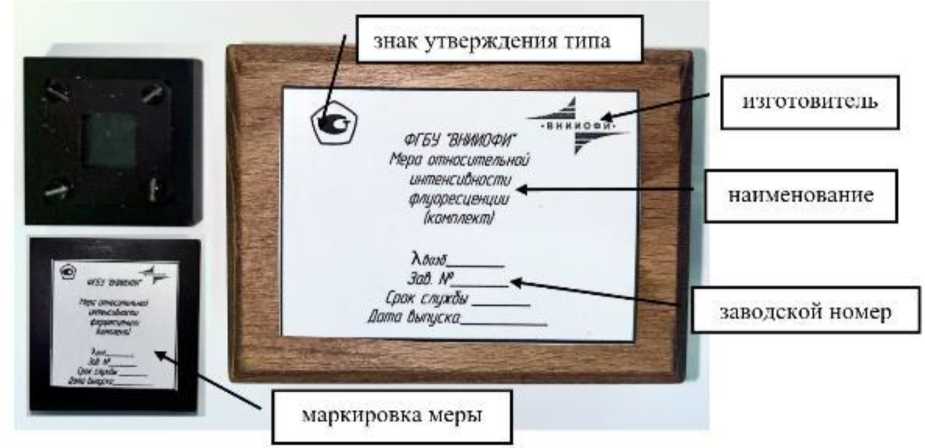

Общий вид мер с указанием мест нанесения заводского номера и знака утверждения типа, а также маркировка мер приведены на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на этикетку, прикрепляемую к оправке меры и соответствующему футляру, типографским способом и состоит из арабских цифр.
На этикетку меры наносятся: изготовитель, наименование средства измерений, знак утверждения типа, исполнение с длиной волны возбуждения комбинационного рассеяния света, заводской номер, срок службы и дата выпуска.
Нанесение знака поверки на меры не предусмотрено. Пломбировка меры не предусмотрена конструкцией.

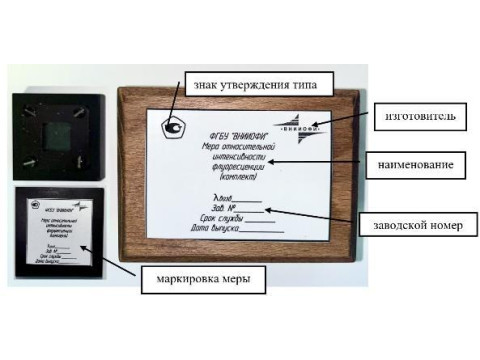

Рисунок 1 - Общий вид мер относительной интенсивности флуоресценции (комплект)
Технические характеристики
Метрологические и основные технические характеристики мер приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики мер ____________________________________
|
Наименование характеристики |
Значение | ||
|
^возб.532 |
^возб.633 |
^возб.785 | |
|
Диапазон воспроизведения относительной интенсивности флуоресценции |
от 0,1 до 1,0 | ||
|
Пределы допускаемой относительной погрешности воспроизведения относительной интенсивности флуоресценции, % |
±10 | ||
Таблица 2 - Основные технические характеристики мер
|
Наименование характеристики |
Значение | ||
|
^возб.532 |
^возб.633 |
^возб.785 | |
|
Диапазон волновых чисел для единственной широкой линии флуоресценции на уровне не менее 3 % от максимума, см-1 |
от 150 до 4000 |
от 150 до 4000 |
от 200 до 2800 |
|
Габаритные размеры, мм, не более - размер оправки - высота - размер светового окна |
40,0x40,0 10,0 13,0x13,0 | ||
|
Масса, кг, не более |
0,05 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 94 до 106 | ||
Знак утверждения типа
наносится на этикетку, прикрепляемую к оправке меры и соответствующему футляру, и на титульный лист паспорта мер типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Меры относительной интенсивности флуоресценции (комплект) |
_ |
1 |
|
Паспорт |
КВФШ.201159.022 ПС |
1 |
|
Руководство по эксплуатации |
КВФШ.201159.022 РЭ |
1 |
|
Футляр* |
_ |
1* |
|
* Количество футляров соответствует количеству поставляемых мер | ||
Сведения о методах измерений
приведены в разделе 2 «Использование изделия по назначению» документа КВФШ.201159.022 РЭ «Меры относительной интенсивности флуоресценции (комплект). Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для средств измерений волновых чисел линий комбинационного рассеяния света, относительных интенсивностей линий комбинационного рассеяния света и флуоресценции, утвержденная ФГБУ «ВНИИОФИ» 03 марта 2025 г.;
КВФШ.201159.022 ТУ «Меры относительной интенсивности флуоресценции (комплект). Технические условия».
