Анализаторы калибровочные CITREX H4
| Номер в ГРСИ РФ: | 96476-25 |
|---|---|
| Производитель / заявитель: | "IMT Analytics AG", Швейцария |
Анализаторы калибровочные CITREX H4 (далее - анализаторы) предназначены для измерения двустороннего объемного расхода дыхательных газов, концентрации кислорода, объема вдоха и выдоха, вакуумметрического, избыточного и атмосферного давления при тестировании и калибровке медицинских устройств или систем, генерирующих газовые потоки или давление газа, в том числе аппаратов искусственной вентиляции легких (далее - ИВЛ) и анестезиологического оборудования.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96476-25 | |||||||||
| Действует | по 24.09.2030 | |||||||||
| Наименование | Анализаторы калибровочные | |||||||||
| Модель | CITREX H4 | |||||||||
| Приказы |
№2036 от
24.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 570623db-b99f-6308-d22b-40bdaea329d5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
IMT Analytics AG, ШВЕЙЦАРИЯ, Gewerbestrasse 8, 9470 Buchs/SG
Поверка
| Методика поверки / информация о поверке |
ЦСМЕ.413000.003МП Государственная система обеспечения единства измерений. Анализаторы калибровочные CITREX H4. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96476-25: Описание типа
2025-96476-25.pdf
|
Скачать | 131 КБ | |
|
96476-25: Методика поверки
ЦСМЕ.413000.003МП
2025-mp96476-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Анализаторы калибровочные CITREX H4 (далее - анализаторы) предназначены для измерения двустороннего объемного расхода дыхательных газов, концентрации кислорода, объема вдоха и выдоха, вакуумметрического, избыточного и атмосферного давления при тестировании и калибровке медицинских устройств или систем, генерирующих газовые потоки или давление газа, в том числе аппаратов искусственной вентиляции легких (далее - ИВЛ) и анестезиологического оборудования.
Описание
Анализаторы представляют собой портативные приборы со специальными режимами для измерения параметров работы аппаратов ингаляционного наркоза (далее - ИН) и ИВЛ.
Установка режимов и параметров работы анализаторов осуществляется с помощью кнопок на боковой панели и нажатием на активные области сенсорного дисплея. Результаты измерений и параметры режимов работы выводятся на дисплей анализатора.
Для измерения параметров работы аппаратов ИН и ИВЛ анализаторы подключаются к тестовому легкому и аппаратам ИН и ИВЛ с помощью комплекта принадлежностей.
Для измерения давления, воспроизводимого аппаратами ИН и ИВЛ, анализаторы через канал потока или коннекторы дифференциального давления, расположенные на его задней панели, подключаются к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение избыточного давления выполняется через коннектор высокого давления, расположенный на задней панели анализаторов.
Измерение расхода воздуха и объема вдоха и выдоха, воспроизводимых аппаратами ИН и ИВЛ, осуществляется при подключении анализаторов через канал потока к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение объемной доли кислорода в среде, воспроизводимой аппаратами ИН и ИВЛ, выполняется с помощью датчика кислорода, подключаемого к измерительной ячейке на верхней панели анализаторов.
При тестировании, калибровке и проверке работы аппаратов ИН и ИВЛ анализаторы непрерывно измеряют атмосферное давление с помощью встроенных датчиков атмосферного давления.
Принцип действия анализаторов основан на преобразовании сигнала измеряемой величины, поступающего в измерительный преобразователь, в выходной сигнал, пропорциональный измеряемой величине. Для каждой измеряемой величины в анализаторах доступен выбор единиц измерения.
Для связи с компьютером и печати данных результатов измерений используются карта microSD, интерфейсы аналогового выхода, RS-232, USB, Ethernet.
На нижней панели анализатора наносится наклейка, на которой типографским способом указывается наименование предприятия-изготовителя, наименование анализатора и буквенно-цифровой заводской номер.
Общий вид анализатора с указанием места нанесения знака утверждения типа и места нанесения буквенно-цифрового заводского номера, расположенных на нижней панели анализатора, и с указанием места пломбирования в виде заводской наклейки от несанкционированного доступа приведен на рисунке 1.
Нанесение знака поверки на анализатор не предусмотрено.

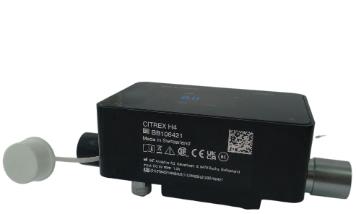

Место нанесения буквенно- \
цифрового заводского номера Место нанесения знака (вид снизу) утверждения типа (вид снизу)
Место пломбирования анализатора от несанкционированного доступа (вид сзади)

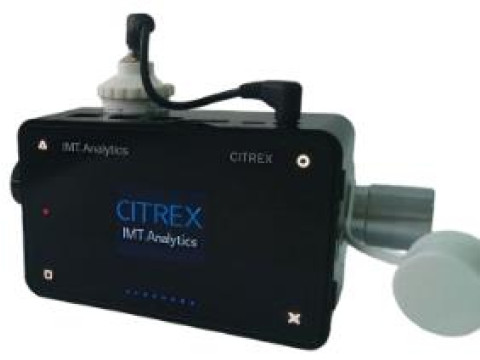

Рисунок 1 - Общий вид анализатора с указанием места нанесения знака утверждения типа, места нанесения буквенно-цифрового заводского номера и места пломбирования от несанкционированного доступа
1 - датчик кислорода
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное фирмой-изготовителем. ПО идентифицируется путем вывода на дисплей анализаторов на информационном экране номера версии ПО.
Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений, реализованную фирмой-изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CITREX H4 |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.X.Y |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии состоит из частей: старшая часть - номер версии метрологически значимой части ПО; младшая часть (X.Y) - номер версии метрологически незначимой части, где Х может принимать значения от 0 до 99, Y может принимать значения от 0 до 999. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода воздуха, л/мин в положительном направлении: в отрицательном направлении: |
от 0 до 300 от 0 до 300 |
|
Пределы допускаемой погрешности измерений объемного расхода воздуха абсолютной в диапазоне от 0 до 5 л/мин включ., л/мин приведённой1) в диапазоне св. 5 до 300 л/мин, % |
±0,1 ±2 |
|
Диапазон показаний объема вдоха и выдоха, л |
от 0 до 10 |
|
Диапазон измерений объема вдоха и выдоха, л |
от 0 до 8 |
|
Пределы допускаемой погрешности измерений объема вдоха и выдоха абсолютной в диапазоне от 0 до 3 л включ., л относительной в диапазоне св. 3 до 8 л, % |
±0,1 ±2 |
|
Диапазон измерений вакуумметрического и избыточного давления в канале потока, кПа |
от -5 до +15 |
|
Пределы допускаемой погрешности при измерении вакуумметрического и избыточного давления в канале потока абсолютной в диапазоне от -1,5 до +1,5 кПа включ., кПа абсолютной в диапазоне св. -1,5 до -5,0 кПа включ., кПа приведённой1) в диапазоне св. 1,5 до 15 кПа, % |
±0,01 ±0,05 ±0,5 |
|
Диапазон измерений вакуумметрического и избыточного давления в канале дифференциального давления, кПа |
от -20 до +20 |
|
Пределы допускаемой погрешности при измерении вакуумметрического и избыточного давления в канале дифференциального давления абсолютной в диапазоне от -1,5 включ. до +1,5 кПа включ., кПа приведённой1) св. -1,5 до -20,0 кПа и св. 1,5 до 20 кПа, % |
±0,01 ±0,5 |
|
Диапазон измерений избыточного давления в канале высокого давления, кПа |
от 0 до +1000 |
|
Пределы допускаемой погрешности при измерении избыточного давления в канале высокого давления абсолютной в диапазоне от 0 до +100 кПа включ., кПа относительной в диапазоне св. 100 кПа до 1000 кПа, % |
±1 ±1 |
|
Диапазон измерений объемной доли кислорода в канале потока, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода в канале потока, % |
±1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон показаний атмосферного давления, кПа |
от 50 до 115 |
|
Диапазон измерений атмосферного давления, кПа |
от 80 до 115 |
|
Пределы допускаемой приведённой1) погрешности при измерении атмосферного давления, % |
±1 |
|
1)Нормирующим значением приведённой погрешности является разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
114 |
|
- ширина |
70 |
|
- высота |
60 |
|
Масса, кг |
0,4±0,1 |
|
Параметры сети питания: - входное напряжение сетевого адаптера (напряжение переменного тока) частотой 50/60 Гц, В |
от 100 до 240 |
|
- выходное напряжение сетевого адаптера (напряжение постоянного тока), В |
5 |
|
Условия эксплуатации: - температура воздуха, °С |
от +15 до +40 |
|
- относительная влажность воздуха, % |
от 10 до 90 |
|
- атмосферное давление, кПа |
от 78,3 до 115 |
Знак утверждения типа
наносится на нижнюю панель анализатора в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор калибровочный |
CITREX H4 |
1 |
|
Датчик кислорода |
301.624.000 |
1 |
|
Кабель датчика кислорода |
301.653.000 |
1 |
|
Заглушка кислородного порта (резиновая) |
301.655.000 |
1 |
|
Пылевой фильтр |
302.531.000 |
1 |
|
Трубка подачи алюминиевая |
302.077.000 |
1 |
|
Набор адаптеров |
300.548.000 |
1 |
|
Блок питания |
304.578.000 |
1 |
|
Карта памяти MicroSD |
301.851.000 |
1 |
|
Кабель USB |
301.673.000 |
1 |
|
Тестовое легкое Easy Lung |
300.756.100 |
1 |
|
Сумка для переноски и хранения |
301.936.000 |
1 |
|
Кабель Ethernet |
301.563.000 |
1 |
|
Автомобильный USB-адаптер |
301.997.000 |
1 |
Сведения о методах измерений
в соответствии с п.6 «Эксплуатация» эксплуатационного документа «Анализатор калибровочный CITREX H4. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 11.05.2022 №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 20.10.2022 №2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 06.12.2019 №2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1-1-107 Па»;
Стандарт предприятия. Анализатор калибровочный CITREX H4.
