Системы автоматизированные измерительные ТЕСТ-9801
| Номер в ГРСИ РФ: | 96479-25 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Системы автоматизированные измерительные ТЕСТ-9801 (далее - системы) предназначены для измерений напряжения постоянного тока, сопротивления постоянному току и воспроизведений напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96479-25 | ||||||
| Действует | по 24.09.2030 | ||||||
| Наименование | Системы автоматизированные измерительные | ||||||
| Модель | ТЕСТ-9801 | ||||||
| Приказы |
№2036 от
24.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0ba802d7-a047-02b3-57fd-38959ae8cac4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО Фирма "ИНФОРМТЕСТ", РОССИЯ, 124482, г. Москва, г. Зеленоград, пр-д Савелкинский, д. 4, эт. 6, пом. XIV, ком. 8
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0009-2025 МП Государственная система обеспечения единства измерений. Системы автоматизированные измерительные ТЕСТ-9801. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
96479-25: Описание типа
2025-96479-25.pdf
|
Скачать | 141.7 КБ | |
|
96479-25: Методика поверки
РВНЕ.0009-2025 МП
2025-mp96479-25.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные ТЕСТ-9801 (далее - системы) предназначены для измерений напряжения постоянного тока, сопротивления постоянному току и воспроизведений напряжения и силы постоянного тока.
Описание
Принцип действия систем основан на коммутации входных линий со входами и выходами сопрягаемых средств измерений напряжения постоянного тока, измерений сопротивления постоянному току, воспроизведения напряжения и силы постоянного тока.
Конструктивно системы выполнены в виде двух 19-дюймовых стоек СЭ310, СЭ311 и Блока БЭ369. В состав стойки СЭ310 входят блоки БЭ367, БЭ368, программируемый источник питания EA-PSI 10200-210 3U, программируемый источник питания EA-PS 9080-50 1U. В блок БЭ367 входят ИПТН16, измерители мгновенных значений напряжения постоянного тока МН8И-50В, измерители сопротивления постоянному току МТ16-4Л-01, измерители мгновенных значений напряжения МН8ИП. Блок БЭ368 включает в себя: источник напряжения постоянного тока МОНП-РХ1е-16 и источник питания программируемый модульный МСП 1600А с установленными в него модулями питания МП40В10А. Измерительные каналы стойки СЭ310 выходят на коммутационную панель КП-9801, предназначенную для присоединения к измерительным каналам проверяемого технического устройства. В стойку СЭ311 установлен Блок системный специализированный БСС. Блок БЭ369 включает в себя: мезонин ММКО1. Коммутация между функциональными узлами осуществляется при помощи Ethernet.
Заводской номер наносится на корпус стойки СЭ310 на маркировочную табличку методом лазерной гравировки в виде цифрового кода.
Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом стойки. Пломбирование мест настройки (регулировки) систем не предусмотрено. Нанесение знака поверки на системы в обязательном порядке не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения / типа
Стойка СЭ310
Блок БЭ369
Стойка СЭ311

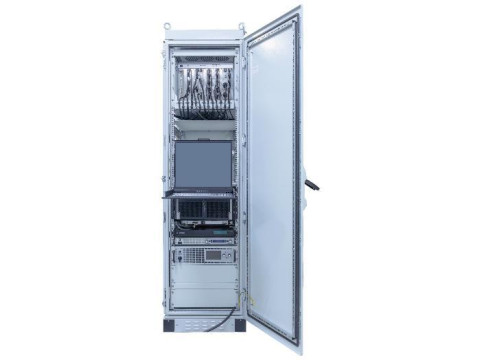

Рисунок 1 - Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО. Системы работают под управлением ПО, которое выполняет следующие функции: - управление модулями системы;
- считывание из модулей измерительной информации;
- протоколирование измерительной информации.
Метрологически значимым является встроенное ПО.
Метрологически значимое ПО выделено в файлы библиотеки математических функций Povcalc.so.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Операционная система |
Linux |
|
Идентификационное наименование |
Povcalc.so |
|
Номер версии ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
D8349CB9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
МН8И-50В | |
|
Диапазон измерений напряжения постоянного тока, В |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±0,1 |
|
Количество измерительных каналов напряжения постоянного тока |
64 |
|
ИПТН16 | |
|
Диапазон воспроизведений силы постоянного тока, мА |
от -10 до +10 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, мА |
±0,1 |
|
Количество каналов воспроизведений силы постоянного тока |
16 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от -10 до +10 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,1 |
|
Количество каналов воспроизведений напряжения постоянного тока |
16 |
|
МТ16-4Л-01 | |
|
Диапазон измерений сопротивления постоянному току, Ом |
от 0,6 до 2500 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом |
±[0,06 + ^изм-0,034 %)] |
|
Количество каналов измерений сопротивления постоянному току |
32 |
|
МН8ИП | |
|
Диапазоны измерений напряжения постоянного тока, В |
от -0,05 до +0,05 от -1 до +1 от -10 до +10 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ - в диапазоне от -0,05 до +0,05 В; - в диапазоне от -1 до +1 В; - в диапазоне от -10 до +10 В; |
±1 ±10 ±100 |
|
Количество каналов измерений напряжения постоянного тока |
16 |
|
EA-PSI 10200-210 3U | |
|
Диапазон воспроизведение напряжений постоянного тока, В |
от 1 до 200 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,5 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 1 до 200 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±0,5 |
|
EA-PS 9080-50 1U | |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 1 до 80 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,5 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 1 до 50 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±0,5 |
|
МОНП-РХ1е-16 | |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 1 до 30 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,1 |
|
Количество каналов воспроизведений напряжения постоянного тока |
16 |
|
МП40В10А | |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0,1 до 40 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,1 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0,1 до 10 |
|
Пределы абсолютной погрешности воспроизведений силы постоянного тока, А |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока стойки СЭ310, В - напряжение переменного тока стойки СЭ311 и блока БЭ369, В - частота переменного тока, Гц |
400±40 230±23 50±3 |
|
Электрическое сопротивление цепи защитного заземления изделия, Ом, не более |
0,1 |
|
Сопротивление изоляции цепи сетевого питания изделия относительно корпуса, МОм, не менее |
20 |
|
Электрическая прочность изоляции цепи сетевого питания изделия, В, не менее |
1500 |
|
Габаритные размеры системы (высотахширинахглубина), мм, не более: - стойки СЭ310 - стойки СЭ311 - блока БЭ369 |
2250,4Х735Х 1037,5 1175,4x590x799 72x271,5x301 |
|
Масса, кг, не более: - стойки СЭ310 - стойки СЭ311 - блока БЭ369 |
300 300 10 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа |
от +5 до+35 80 от 86 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус стойки любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная ТЕСТ-9801 |
ФТКС.411710.098 |
1 шт. |
|
Формуляр |
ФТКС.411710.098ФО |
1 экз. |
|
Руководство по эксплуатации |
ФТКС.411710.098РЭ |
1 экз. |
|
Руководство оператора |
ФТКС.52120-01 34 01 |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» документа ФТКС.411710.098РЭ «Системы автоматизированные измерительные ТЕСТ-9801. Руководство по эксплуатации»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ФТКС.411710.098ТУ «Системы автоматизированные измерительные ТЕСТ-9801. Технические условия».
