Системы измерительные толщины металлических труб ДЭКОТ-М
| Номер в ГРСИ РФ: | 96483-25 |
|---|---|
| Производитель / заявитель: | ООО ЦНТУ "Экоцентр", г.Таганрог |
Системы измерительные толщины металлических труб ДЭКОТ-М (далее по тексту - системы) предназначены для автоматизированного измерения толщины стенки и контроля сплошности и расслоений металлических бесшовных труб.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96483-25 | ||||||
| Действует | по 24.09.2030 | ||||||
| Наименование | Системы измерительные толщины металлических труб | ||||||
| Модель | ДЭКОТ-М | ||||||
| Модификации |
ДЭКОТ-М-16 |
||||||
| Приказы |
№2036 от
24.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d54ce75f-6a83-17bc-65b8-93189dc04588 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО ЦНТУ "ЭКОЦЕНТР", РОССИЯ, 347909, Ростовская обл., г. Таганрог, ул. Солодухина, д. 85-А
Поверка
| Методика поверки / информация о поверке |
РТ-МП-585-203-2025 Государственная система обеспечения единства измерений. Системы измерительные толщины металлических труб ДЭКОТ-М. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96483-25: Описание типа
2025-96483-25.pdf
|
Скачать | 277.9 КБ | |
|
96483-25: Методика поверки
РТ-МП-585-203-2025
2025-mp96483-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Системы измерительные толщины металлических труб ДЭКОТ-М (далее по тексту - системы) предназначены для автоматизированного измерения толщины стенки и контроля сплошности и расслоений металлических бесшовных труб.
Описание
В основу работы систем положен ультразвуковой эхо-импульсный иммерсионный метод. Измерение толщины стенки осуществляется при воздействии на контролируемую трубу короткого акустического импульса через слой жидкости. При этом форма многократно отраженных в стенке трубы эхо-сигналов повторяет форму зондирующих импульсов. Измерительная схема реализует метод измерений временных интервалов между отраженными импульсами.
Измерение толщины стенки осуществляется при вращательно-поступательном перемещении трубы и пьезоэлектрических преобразователей относительно друг друга. Пьезоэлектрические преобразователи помещены в локальную иммерсионную ванну, а величина шага контроля зависит от требований к достоверности контроля и определяется параметрами пьезоэлектрических преобразователей.
Конструктивно системы выполнены в блочном исполнении, предусматривающем установку в стойку, и состоит из блока обработки и управления (далее по тексту - БОУ), блоков ультразвуковых (далее по тексту - БУЗК), блоков пьезоэлектрических преобразователей (далее по тексту - ПЭП).
БОУ имеет микропроцессорную структуру и обеспечивает задание режимов работы с клавиатуры, прием и обработку сигналов, поступающих с БУЗК, вывод данных на экран подключаемого монитора, передачу данных в систему сбора и обработки информации.
В состав БОУ входят: микропроцессор, модуль управления плат ввода-вывода, модуль синхронизации и управления информационным обменом, модуль релейных входов (с индикацией), модуль релейных выходов (с индикацией), блок питания.
Модуль управления плат ввода-вывода организует подключение модуля релейных входов, модуля релейных выходов, клавиатуры. Модуль релейных входов обеспечивает подключение всех датчиков положения исполнительных механизмов участка. Модуль релейных выходов осуществляет управление включением-выключением исполнительных механизмов участка. Блок питания обеспечивает питающим напряжением все модули блока.
БУЗК служат для приема и обработки сигналов, поступающих с ПЭП, передачи результатов обработки в БОУ.
Результаты измерений представляются в виде текущего значения толщины стенки трубы, а также графика с минимально и максимально допустимыми пределами толщины стенки.
Кроме того, предусмотрена возможность подключения звуковой, световой сигнализации и краскоотметчиков.
Внешний вид систем представлен на рисунке 1. Системы могут изготавливаться в цвете, отличающемся от приведенного на рисунке 1. Системы могут комплектоваться с различными системами креплений, отличающихся от представленных на рисунке 1.
Пломбирование систем осуществляется пломбой (1 пломба на каждом блоке системы) путем наклейки пломбировочной этикетки на винт. Вид и места пломбирования показаны на рисунке 2.
Нанесение знака поверки на системы не предусмотрено.
Заводской номер систем в цифровом формате наносится на шильдик, расположенный на передней панели корпуса БОУ, БУЗК. Место нанесения заводского номера представлено на рисунке 2.
Заводские номера БОУ и БУЗК систем в цифровом формате наносится на шильдик, расположенный на передней панели корпуса БОУ, БУЗК. Место нанесения заводского номера представлено на рисунке 2.
В зависимости от количества измерительных каналов системы имеют обозначение ДЭКОТ-М-N, где N - количество ультразвуковых каналов (с кратностью 8), но не более 128 каналов.
Заводские номера блоков ПЭП систем в цифровом формате наносится на корпус методом гравировки. Общий вид и место нанесения заводского номера ПЭП представлено на рисунке 4.

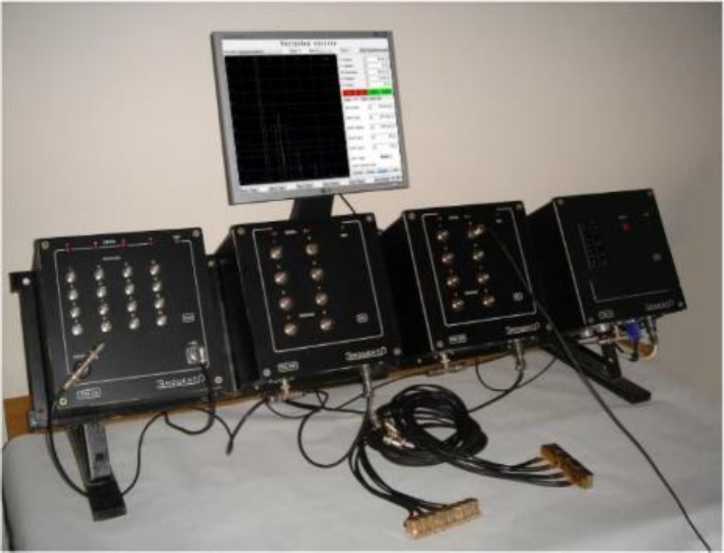

Рисунок 1 - Общий вид систем измерительных толщины металлических труб ДЭКОТ -М
Место нанесения заводского номера БОУ
Место пломбирования
Место нанесения знака утверждения типа
а) БОУ
Место нанесения заводского номера системы
СВЯЗЬ
Я*пиеитР
£]ЭКОГ-М-Н Ззи №-
Место нанесения знака утверждения типа
Место нанесения заводского номера БУЗК
б) БУЗК

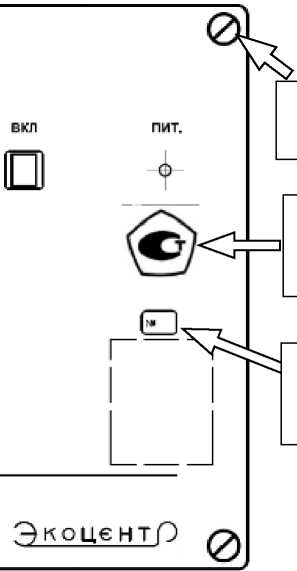

Рисунок 2 - Схема пломбировки и мест для нанесения заводских номеров и оттисков клейм (наклеек)
Место пломбирования
ДЭКОТ-M-N
Зав №-
Рисунок 3 - Общий вид шильдика
Место нанесения заводского номера ПЭП

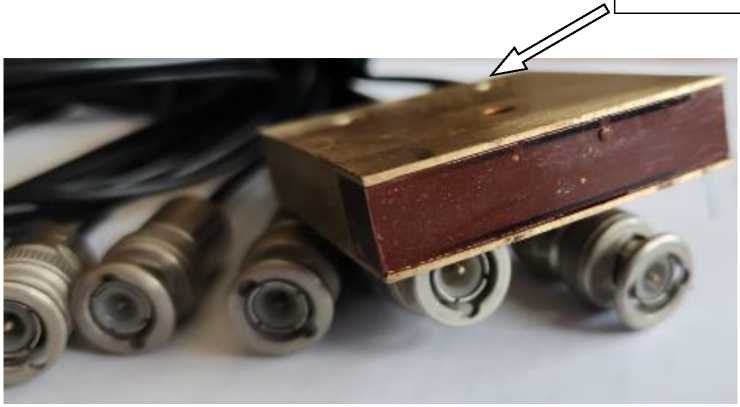

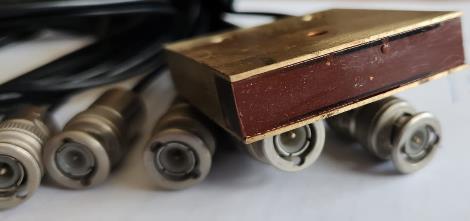

Рисунок 4 - Общий вид ПЭП систем и место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) систем представляет из себя автономное ПО, исполняемое х86, х64 совместимым микропроцессором, встроенным в одноплатный компьютер. ПО разделено на две части: измерительную и интерфейсную. За метрологически значимое принимают все ПО. Интерфейсная часть обеспечивает взаимодействие измерительной части с оператором и устройствами электроавтоматики; измерительная часть реализует оцифровку и обработку сигнала, а также передачу ее интерфейсной части ПО.
В ПО реализована защита от изменения измерительной части исполняемого кода и данных, для чего при запуске программы, наряду с проверкой наличия всех компонентов ПО, производится расчет и проверка контрольной суммы исполняемого кода. Контрольная сумма рассчитывается с использованием алгоритма MD5.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДЭКОТ-M |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
A4EB106F33012D78C572E966597BE685 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений толщины, мм |
от 2 до 45 |
|
Дискретность индикации результатов измерений толщины, мм |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм: - в диапазоне толщин стенки от 2 до 10 мм включ. - в диапазоне толщин стенки св. 10 до 45 мм |
±0,1 ±(0,1+0,001 -S) |
|
Примечание - S - толщина стенки трубы, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальная частота преобразователей, МГц |
5,0 |
|
Размеры рабочей поверхности преобразователей, мм |
8,0х6,3 |
|
Минимальное число измерительных каналов, шт. |
16 |
|
Максимальное число измерительных каналов*, шт. |
128 |
|
Параметры контролируемых труб: - диаметр, мм - толщина стенки, мм - отношение толщины стенки трубы к наружному диаметру, не более - скорость распространения ультразвуковых волн в материале трубы, м/с |
от 20 до 426 от 2 до 45 0,14 от 2240 до 6700 |
