Измерители частичных разрядов D-22
| Номер в ГРСИ РФ: | 96484-25 |
|---|---|
| Производитель / заявитель: | KVTEK Power Systems Pvt. Ltd., ИНДИЯ |
Измерители частичных разрядов D-22 (далее - измерители) предназначены для воспроизведений и измерений характеристик частичных разрядов в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов» при испытаниях изоляции высоковольтного оборудования.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96484-25 | ||||||
| Действует | по 24.09.2030 | ||||||
| Наименование | Измерители частичных разрядов | ||||||
| Модель | D-22 | ||||||
| Приказы |
№2036 от
24.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6ffbb409-ae2d-91e3-15dc-fa5c74a7dfd7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
KVTEK Power Systems Pvt.Ltd., ИНДИЯ, 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana
Поверка
| Методика поверки / информация о поверке |
РТ-МП-497-201/1.1-2025 Государственная система обеспечения единства измерений. Измерители частичных разрядов D-22. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96484-25: Описание типа
2025-96484-25.pdf
|
Скачать | 141.1 КБ | |
|
96484-25: Методика поверки
РТ-МП-497-201/1.1-2025
2025-mp96484-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Измерители частичных разрядов D-22 (далее - измерители) предназначены для воспроизведений и измерений характеристик частичных разрядов в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов» при испытаниях изоляции высоковольтного оборудования.
Описание
Принцип действия измерителей основан на измерении частичных разрядов (далее - ЧР) в изоляции электрооборудования при помощи специализированных первичных устройств высокочастотных сигналов - блоков сопряжения с последующей обработкой сигнала аналого-цифровым преобразователем и его передачей в персональный компьютер (далее - ПК).
Измерители состоят из блоков сопряжения DIM-22, блока измерительного D-22, встроенного калибратора импульсов (кажущегося заряда), соединительных и измерительных штатных кабелей.
Блок измерительный D-22 конструктивно выполнен в прямоугольном металлическом корпусе, снабженном ручками для переноски и пригодного для монтажа в стойку. Все низковольтные разъемы для подключения и тумблер включения питания находятся на задней панели. Блоки сопряжения DIM-22 выполнены в прямоугольных металлических корпусах. Все разъемы для подключения сигналов находятся на торцевых панелях, с одной стороны для входных, а с другой - для выходных.
Управление работой измерителей и отображение полученных результатов осуществляется через внешнее программное обеспечение, устанавливаемое на ПК.
Для связи с компьютером измерители оснащены разъемом USB.
На задней панели блоков измерительных D-22 имеются таблички с нанесенными на них методом печати серийными номерами в виде цифровых обозначений, состоящих из арабских цифр, однозначно идентифицирующих каждый экземпляр.
Измерители пломбируются от несанкционированного доступа нанесением наклеек на один из винтов крепления на задней панели блоков измерительных D-22 и боковой панели блоков сопряжения DIM-22.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид средства измерений, обозначение места пломбирования от несанкционированного доступа и места нанесения серийного номера представлены на рисунках с 1 по 3.

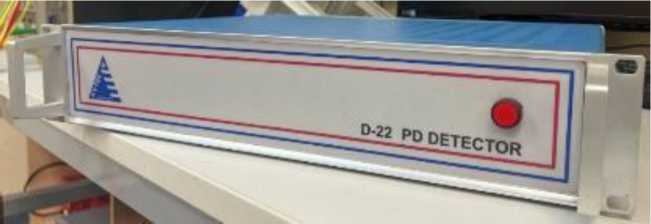

Рисунок 1 - Вид спереди блока измерительного D-22
Рисунок 2 - Вид сзади блока измерительного D-22, обозначение мест пломбирования от несанкционированного доступа (А) и нанесения серийного номера (В)
А

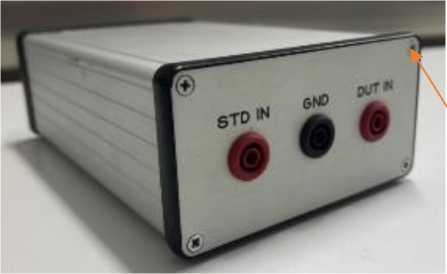

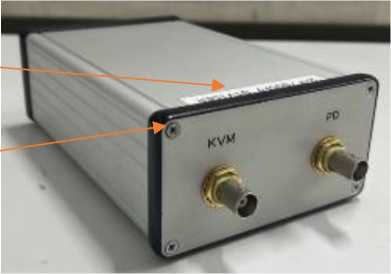

Рисунок 3 - Общий вид блоков сопряжения DIM-22, обозначение мест пломбирования от несанкционированного доступа (А) и нанесения серийного номера (В)
В
Программное обеспечение
Измерители оснащены метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память. Встроенное ПО используется для обеспечения функционирования измерителей, выполнения измерений и их результатов обработки, отображения, хранения и передачи результатов измерений на внешние устройства.
Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод и хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
D22 12.vi |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 22.3 |
|
Цифровой идентификатор программного обеспечения |
- |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений воспроизведений кажущегося заряда встроенным калибратором, пКл |
1, 2, 5, 10, 20, 50, 100, 200, 500, 1000 |
|
Полярность импульсов |
положительная и отрицательная |
|
Пределы допускаемой относительной погрешности воспроизведений значений кажущегося заряда встроенным калибратором, % |
±5 |
|
Диапазон измерений кажущегося заряда блоком измерительным D-22, пКл |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений кажущегося заряда блоком измерительным D-22, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Условия применения: - температура окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа |
от +10 до +40 до 80 от 84 до 106 |
|
Габаритные размеры (высота х ширина х длина), мм, не более - блоков сопряжения DIM-22 - блока измерительного D-22 |
60 х 105 х 175 85 х 450 х 365 |
|
Масса (без учета кабелей), кг, не более - блоков сопряжения DIM-22 - блока измерительного D-22 |
0,6 8,7 |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
Знак утверждения типа
знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измеритель частичных разрядов |
D-22 |
1 |
|
Комплект кабелей, проводов и ЗИП |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 2 «Технические характеристики» документа «Измерители частичных разрядов D-22. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
«Измерители частичных разрядов D-22. Стандарт предприятия».
