Счётчики ультразвуковые холодной и горячей воды СВ
| Номер в ГРСИ РФ: | 96487-25 |
|---|---|
| Производитель / заявитель: | ООО "Матрица", г.Железнодорожный |
Счётчики ультразвуковые холодной и горячей воды СВ (далее - счётчики) предназначены для измерений объёма воды, протекающей по трубопроводам систем холодного и горячего водоснабжения в жилых домах и производственных помещениях при учётных операциях, а также в составе систем автоматизированного сбора, контроля и учёта энергоресурсов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96487-25 | ||||||||||||
| Действует | по 24.09.2030 | ||||||||||||
| Наименование | Счётчики ультразвуковые холодной и горячей воды | ||||||||||||
| Модель | СВ | ||||||||||||
| Модификации |
СВГ15 СВХ15-К СВХ15 |
||||||||||||
| Приказы |
№2036 от
24.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 661b8ef3-f6c5-40ef-6178-2a033353cfe2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО "Матрица, РОССИЯ, 143989, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д. 16
Поверка
| Методика поверки / информация о поверке |
РТ-МП-655-208-2025 Государственная система обеспечения единства измерений. Счётчики ультразвуковые холодной и горячей воды СВ. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96487-25: Описание типа
2025-96487-25.pdf
|
Скачать | 143.3 КБ | |
|
96487-25: Методика поверки
РТ-МП-655-208-2025
2025-mp96487-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Счётчики ультразвуковые холодной и горячей воды СВ (далее - счётчики) предназначены для измерений объёма воды, протекающей по трубопроводам систем холодного и горячего водоснабжения в жилых домах и производственных помещениях при учётных операциях, а также в составе систем автоматизированного сбора, контроля и учёта энергоресурсов.
Описание
Принцип действия счётчиков основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Возникающая при этом разность временных интервалов, пропорциональная скорости жидкости, преобразуется в объемный расход и далее в накопленный объем.
Счётчики состоят из расходомерной трубки, в которой размещены два ультразвуковых датчика, на входе и выходе соответственно, и электронного блока управления, расположенного в пластиковом корпусе, прикреплённого к расходомерной трубке.
На лицевой поверхности электронного блока расположен жидкокристаллический монохромный символьный дисплей. Жидкокристаллический дисплей, предназначен для отображения измеренных значений, зафиксированных событий и текущих состояний счётчика.
На лицевую поверхность электронного блока методом лазерной гравировки нанесена информация о счётчике. Лицевая поверхность электронного блока закрывается крышкой из непрозрачного пластика для защиты маркировки и дисплея счётчика от механического повреждения и грязи.
Счётчики могут монтироваться под любым углом к горизонту, но обязательно направлением потока вверх. Расположение электронного блока вокруг оси расходомерной трубки может быть любое удобное для считывания показаний с дисплея.
Счётчики оснащены беспроводными интерфейсами BLE (Bluetooth Low Energy) и LoRaWAN.
Питание счётчиков осуществляется от встроенной литиевой батареи.
Счётчики могут выпускаться в исполнении, оснащенном встроенным запорным клапаном, которым можно регулировать или ограничивать подачу воды удаленно при использовании счётчиков в составе автоматизированной системы или автоматически в случае возникновения аварийных ситуаций или превышении пороговых значений.

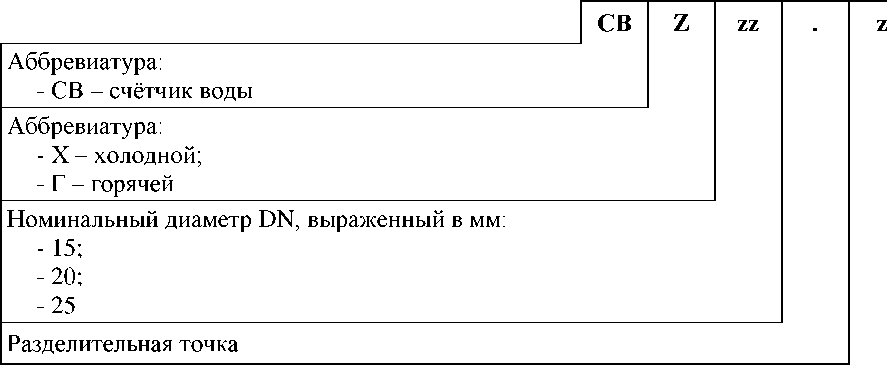

Структура обозначения счётчиков приведена на рисунке 1.
Номер исполнения - материал и присоединительная длина в миллиметрах, в зависимости от номинального диаметра DN:
- 1 - латунь, для DN15 - 110, DN20 - 130, DN25 - 190;
- 2 - латунь, для DN15 - 165, DN20 - 195, DN25 - 225
-Z
Набор поддерживаемых протоколов связи:
- 1 - LoRaWAN, WM-Bus, BLE 5.0;
- 2 - LoRaWAN, WM-Bus, BLE 5.3, NFC
Наличие встроенного запорного клапана обозначается буквой - К. Если клапан отсутствует, то позиция не заполняется
П р и м е ч а н и е - Счётчик с встроенным запорным клапаном выпускается только в исполнении 2 с номинальными диаметрами DN15 и DN20.
Рисунок 1 - Структура обозначения счётчиков
Общий вид счётчиков приведен на рисунках 1-3.
Заводской номер наносится на лицевую поверхность счётчика при помощи самоклеящейся этикетки. Заводской номер имеет цифровой формат.
Пломбировка от несанкционированного доступа обеспечивается нанесением защитной наклейки на боковую поверхность электронного блока. Знак поверки наносится на пластиковую или свинцовую навесную пломбу.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки пломбы с оттиском знака поверки
Место установки пломбы завода-изготовителя

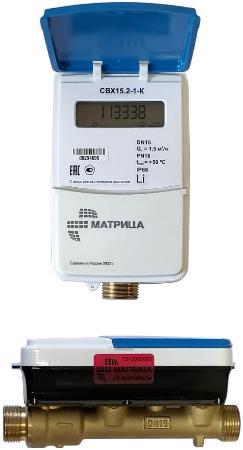

Рисунок 1 - Общий вид счётчика, схема его пломбировки и указание места
нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки пломбы с оттиском знака поверки
Место установки пломбы завода-изготовителя

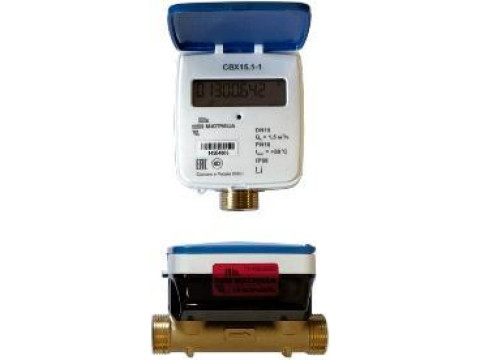

Рисунок 2 - Общий вид счётчика, схема его пломбировки и указание места нанесения знака утверждения типа
Рисунок 3 - Общий вид счётчика, схема его пломбировки и указание места нанесения знака утверждения типа
Программное обеспечение
Встроенное ПО счётчика структурно разделено на метрологически значимую и метрологически незначимую части.
Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую.
Возможны изменения только в прикладной и коммуникационной составляющих метрологически незначимой части программного обеспечения, при этом метрологически значимая часть остается неизменной.
ПО позволяет организовывать с использованием защищённых протоколов передачи данных информационный обмен с интеллектуальной системой учёта, в том числе передачу показаний, передачу журналов событий, приём команд настройки счётчика, а также команд удалённого управления запорным клапаном.
Предусмотрено разграничение прав доступа для перепрограммирования, настройки, доступа к данным и журналам событий счётчика в соответствии с уровнями доступа при помощи ввода паролей.
Метрологические характеристики счётчиков нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения - «высокий», в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WMP_GP30_DLMS_NO_STS_DS_v8_x_xxA |
|
Номер версии (идентификационный номер) ПО |
VXXXXA |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальный диаметр DN, мм |
15 |
20 |
25 |
|
Объёмный расход воды, м3/ч: - наименьший, Qнаим - переходный, Qп - номинальный, Qн - наибольший, Qнаиб |
0,006 0,010 1,5 3,0 |
0,010 0,020 2,5 5,0 |
0,014 0,025 3,5 7,0 |
|
Порог чувствительности1), м3/ч |
0,002 | ||
|
Пределы допускаемой относительной погрешности измерений объёма воды в диапазоне расходов Qнаим < Q < Qu, % |
±5 | ||
|
Пределы допускаемой относительной погрешности измерений объёма воды в диапазоне расходов Qn < Q < Qнаиб, % |
±2 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальный диаметр DN |
15 |
20 |
25 |
|
Резьба на корпусе счётчика, дюйм |
G% |
G1 |
G1% |
|
Давление измеряемой среды, МПа, не менее |
0,06 | ||
|
Максимальное допустимое давление измеряемой среды, МПа |
1,6 | ||
|
Потеря давления при Qнаиб, МПа, не более |
0,04 |
0,07 |
0,09 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
165 92 78 |
195 92 82 |
225 80 85 |
|
Масса кг, не более |
1,0 |
1,2 |
1,5 |
|
Диапазон температуры измеряемой среды, °С - счётчики холодной воды - счётчики горячей воды |
от +5 до +50 от +5 до +90 | ||
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при 25 °С, %, не более - атмосферное давление, кПа |
от +5 до +70 98 от 84,0 до 106,7 | ||
|
Напряжение источника питания, В |
3,6 | ||
|
Степень защиты по ГОСТ 14254 |
IP68 | ||
|
Ёмкость индикаторного устройства: 3 - в м3 - в литрах |
99999,999 от 99999,999 до 9999999 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, часов |
110000 |
Знак утверждения типа
наносится на лицевую панель счётчика методом лазерной гравировки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчики ультразвуковые холодной и горячей воды |
СВ |
1 шт. |
|
Паспорт счётчика |
МТРХ.407252.506-10ПС МТРХ.407252.506ПС МТРХ.407252.510ПС МТРХ.407252.506-02ПС МТРХ.407252.507ПС |
1 экз. |
|
Руководство по эксплуатации 1) |
МТРХ.407252.001РЭ |
1 экз. |
|
Комплект монтажных частей и принадлежностей |
_ |
1 компл. |
|
Сервисное ПО 1) |
_ |
_ |
|
Потребительская тара |
_ |
_ |
|
1) В зависимости от заказа | ||
Сведения о методах измерений
приведены в разделе 8 руководства по эксплуатации МТРХ.407252.001РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
ТУ 26.51.63-001-73061759-2024 «Счётчики ультразвуковые холодной и горячей воды СВ. Технические условия».
