Расходомеры-счетчики ультразвуковые УФМ
| Номер в ГРСИ РФ: | 96488-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Кроне-Автоматика", п. Верхняя Подстепновка, Самарская обл. |
Расходомеры-счетчики ультразвуковые УФМ, (далее - расходомеры), предназначены для измерения в прямом и обратном направлениях объёма и объемного расхода жидкостей и сжиженных газов, в том числе нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96488-25 | |||||||||
| Действует | по 24.09.2030 | |||||||||
| Наименование | Расходомеры-счетчики ультразвуковые | |||||||||
| Модель | УФМ | |||||||||
| Модификации |
УФМ X YY, где: Х - модификация расходомеров (5 - расходомер имеет пять акустических каналов) YY - исполнение расходомеров: В - Обогрев ПСП присутствует, БОС встроен в ПСП;У - Обогрев ПСП присутствует, БОС размещается удаленно; ВБ - Обогрев ПСП отсутствует, БОС встроен в ПСП на испытания представлены: УФМ 5В УФМ 5УБ |
|||||||||
| Приказы |
№2036 от
24.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 93e22dc8-347d-f128-5529-c6adf125c711 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО "КРОНЕ-Автоматика", РОССИЯ, 443004, Самарская область, Волжский район, поселок Верхняя Подстепновка, дом 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-966-208-2025 Государственная система обеспечения единства измерений. Расходомеры-счетчики ультразвуковые УФМ. Методика поверки
(с 24.09.2025)
МИ 3287-2010 Рекомендация. Государственная система обеспечения единства измерений. Преобразователи объемного расхода. Методика поверки
(с 24.09.2025)
МИ 3265-2010 Рекомендация. Государственная система обеспечения единства измерений. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации
(с 24.09.2025)
МИ 3266-2010 Рекомендация. Государственная система обеспечения единства измерений. Преобразователи объемного расхода эталонные. Методика поверки
(с 24.09.2025)
МИ 3532-2015 Рекомендация. Государственная система обеспечения единства измерений. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
при измерении объемного расхода (объема) нефти
5 лет
при измерении объемного расхода (объема) остальных жидкостей
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96488-25: Описание типа
2025-96488-25.pdf
|
Скачать | 378.2 КБ | |
|
96488-25: Методика поверки
РТ-МП-966-208-2025
2025-mp96488-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые УФМ, (далее - расходомеры), предназначены для измерения в прямом и обратном направлениях объёма и объемного расхода жидкостей и сжиженных газов, в том числе нефти и нефтепродуктов.
Описание
Принцип работы расходомеров основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвуковой волны в жидкости по направлению и против направления движения жидкости пропорциональна скорости (расходу) потока жидкости в трубопроводе.
В состав расходомера входят:
- преобразователь расхода (далее - ПР);
— преобразователь сигналов промежуточный (далее - ПСП);
— блок обработки сигналов (далее - БОС).
Дополнительно счетчики могут комплектоваться:
— входным и выходным (в случае реверсивного движения потока измеряемой среды) прямыми участками;
— струевыпрямителем.
ПР представляет собой цилиндрический измерительный участок (измерительная труба), к которому приварены с обеих сторон присоединительные фланцы. На измерительной трубе ПР размещаются ультразвуковые сенсоры (датчики) и датчик температуры (опционально), которые сверху закрыты кожухом. Каждая пара сенсоров образует акустический канал измерения. Акустические каналы используются для измерения объёмного расхода и объёма жидкости. ПР имеет клеммный отсек для подключения кабеля межблочного от ПСП и встроенный датчик температуры для учета температурного расширения.
ПСП представляет собой комплекс, состоящий (в зависимости от комплектации) из следующих функциональных блоков:
— блоки электроники (наличие обязательно) - имеют строчный жидкокристаллический индикатор с подсветкой, цифровой выход;
— блока питания
— преобразователя температуры
— обогревателя
БОС - представляет из себя промышленный контроллер в корпусе с размещенным на нем разъемом питания и разъемами входных/выходных сигналов.
Схема обозначения модификаций расходомеров:
УФМ X YY
------------ Исполнение расходомеров:
(В - Обогрев ПСП присутствует, БОС встроен в ПСП;
У - Обогрев ПСП присутствует, БОС размещается удаленно;
ВБ - Обогрев ПСП отсутствует, БОС встроен в ПСП;
УБ - Обогрев ПСП отсутствует, БОС размещается удаленно) --------------- Модификация расходомеров (5 - расходомер имеет пять акустических каналов).
Опционально в БОС можно установить несколько коммуникационных плат ввода-вывода. Они поддерживают частотно-импульсный, аналоговый (только для индикации), а также цифровые сигналы.
Цвет защитного покрытия расходомеров может быть различным.
Заводской номер наносятся типографическим методом или методом гравировки в буквенно-цифровом формате на маркировочные таблички, расположенные на откидной крышке ПСП, корпусе ПР и БОС.
Схема пломбирования от несанкционированного доступа (нанесения знака поверки) приведена на рисунке 4.
Знак утверждения типа наносится в правом углу маркировочной таблички.

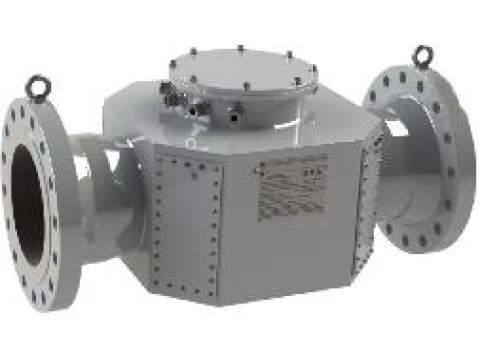

Рисунок 1 - Внешний вид ПР
Рисунок 2 - Внешний вид ПСП в защитной коробке
Рисунок 3 - Внешний вид БОС

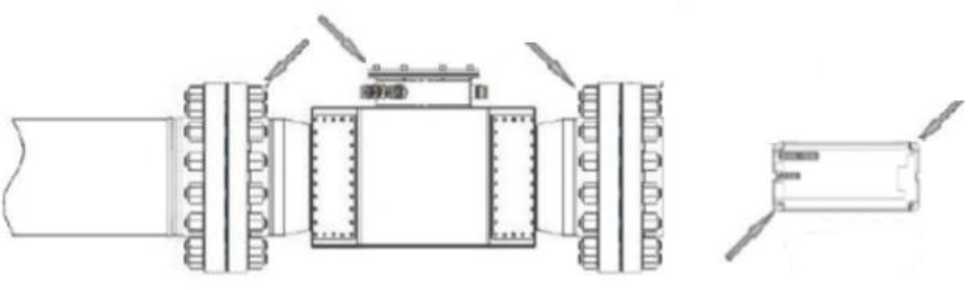

Рисунок 4 - Места пломбировки расходомеров (нанесения знака поверки)
Заводской номер
Место нанесения знака утверждения типа
1юще*и среды от
ми. «.‘льлт biiui tiUfiiCtpu triTMiUluEi Д*ТЗ ЯГЙ tL
В «омллмт» с прмврамшататм cnkiqob
Дата иаг.[
Температура окру:
1i Ex (ZZ_________
Ел I Цепи сенсоров: | Цепы датчиков тем-
В комплекте о нреоРразвпатлеы сигналов, промежуточным
РОССИЯ ООО "КРОНЕ-Агпмшгик Раеходомер-епетчик I ультразвуковой УФМ | /
Преобразователь расхода /
РОССИЯ ОиО/К1'ОН‘ Ав™агмо -
IThKP уЛь! (UWyiUKbb тчяа
текчратгрз пфутаюи рас ркы отнинус дз+ Ч
Рисунок 5 - Место нанесения серийного номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память БОС предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть.
Метрологически значимая часть ПО обрабатывает данные, поступающие от ПР и ПСП, внешних датчиков, вычисляет объёмный расход, объем и другие параметры потока жидкости. Обеспечивает преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый сигналы.
Метрологически незначимая часть ПО отвечает за компоновку, структуру и взаимодействие основных блоков ПО. Выполняет валидацию состояния и контроль работы расходомера, изменения внутри структурных блоков и не меняющая компоновку ПО.
Для защиты от несанкционированного доступа к параметрам настройки, используются пароли разного уровня доступа.
Идентификационные данные ПО расходомерам приведены в таблице 1.
Таблица 1 Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UFM 5 |
|
Номер версии (идентификационный номер) ПО |
ХХ.01.ХХ |
|
где «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Диаметр номинальный DN (NPS) |
100 (4) |
150 (6) |
200 (8) |
250 (10) |
300 (12) |
350 (14) |
400 (16) |
450 (18) |
500 (20) |
600 (24) |
650 (26) |
700 (28) |
750 (30) |
800 (32) | |
|
Стандартное исполнение | |||||||||||||||
|
Наибольший расход, м3/ч 1) |
280 |
600 |
1200 |
1800 |
2500 |
3500 |
4500 |
5700 |
7100 |
10000 |
11800 |
13800 |
16360 |
18180 | |
|
Наименьший расход, в зависимости от диапазона измерений м3/ч 1) |
1:10 |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1180 |
1380 |
1636 |
1818 |
|
1:20 |
14 |
30 |
60 |
90 |
125 |
175 |
225 |
285 |
355 |
500 |
590 |
690 |
818 |
909 | |
|
Исполнение с расширенным диапазоном | |||||||||||||||
|
Наибольший расход, м3/ч 1) |
380 |
830 |
1410 |
2210 |
3200 |
3810 |
5000 |
6250 |
7800 |
11000 |
13050 |
16000 |
- |
- | |
|
Наименьший расход, м3/ч 1) |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1180 |
1380 |
- |
- | |
|
Пределы допускаемой относительной погрешности, измерений объема и объемного расхода в диапазоне измерений расхода, % 2) |
±0,13); ±0,15; ±0,2; ±0,25 | ||||||||||||||
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, в точке диапазона измерений расхода, % 2) |
±0,1; ±0,15; ±0,2 | ||||||||||||||
|
1) Для каждого конкретного расходомера значения наименьшего и наибольшего расхода рассчитываются производителем индивидуально в зависимости от измеряемой среды, условий эксплуатации и требуемой точности измерения и указываются в паспорте и на маркировочной таблице. 2) При снятии показаний по частотно-импульсному или цифровому выходу. 3) Спецкалибровка | |||||||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Температура окружающей среды, °С 1) УФМ 5В и УФМ 5У УФМ 5ВБ и УФМ 5УБ - ПСП - ПР - БОС |
от -40 (опционально -60) до +60 от -20 до +60 от -40 (опционально -60) до +60 от -20 до +60 |
|
Температура измеряемой среды 1), °С |
от -40 (опционально -60) до +130 |
|
Максимальное рабочее давление измеряемой среды, МПа1) |
16 |
|
Диапазон плотности измеряемой среды 1), кг/м3 |
от 300 до 1500 |
|
Диапазон кинематической вязкости измеряемой среды 1), сСт |
до 150 (опционально до 1500) |
|
Напряжение питания, В1) - переменного тока (50/60 Гц) - постоянного тока - переменного/постоянного тока |
от 100 до 230 (-15%/+10%) 24 (-25%/+30%) от 100 до 230 (-15%/+10%)/ 24 (-25%/+30%) |
|
Потребляемая мощность, Вт (В^А), не более1) УФМ 5В и УФМ 5ВБ - ПСП (БОС без диагностической платы) (БОС с диагностической платой) УФМ 5У и УФМ 5УБ - ПСП - БОС: при напряжении 24 В, без диагностической платы) при напряжении 230 В, без диагностической платы) при напряжении 24 В, с диагностической платой) при напряжении 230 В, с диагностической платой) УФМ 5У и УФМ 5В - Обогреватель (при напряжении 220 В)3) |
50 60 40 7,5 12,5 17,5 22,5 250 |
|
Выходные сигналы, порты и протоколы Частотно-импульсные, Гц1) цифровой сигнал Аналоговый (для индикации), мА |
от 0 до 2000 (опционально до 10 000) RS485, Ethernet RJ45, USB Type-C, TCP IP, MODBUS, HTTP2) от 4 до 20 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: - ПР - ПСП - БОС |
IP65, IP66 IP65, IP66/IP67 IP20 |
Продолжение таблицы 3
|
Наименование параметра |
Значение параметра |
|
Маркировка взрывозащиты | |
|
ПСП модификации УФМ 5 исполнения УФМ 5В, УФМ 5У |
1Ex db [ib Gb] IIC T5... T4 Gb X (кроме ацетилена), Ex tb [ib Db] IIIC T100°C ...T135°C Db X |
|
ПСП модификации УФМ 5 исполнения УФМ 5ВБ, УФМ 5УБ |
1Ex db [ib Gb] IIC T6. T5 Gb X (кроме ацетилена) Ex tb [ib Db] IIIC T85°C . T100°C Db X |
|
- ПР |
1Ex ib IIC T6...T4 Gb X 1Ex ib IIB T6...T4 Gb X Ex ib IIIC T85°C...T135 °C Db X Ex ib IIIB T85°C ...T135°C Db X |
|
1) Конкретные значения указываются в паспорте на расходомер. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Cредний срок службы, лет |
14 (25 при прохождении планового техобслуживания) |
|
Cредняя наработка на отказ, часов |
120000 |
Знак утверждения типа
наносится на маркировочные таблички и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры-счетчики ультразвуковые |
УФМ |
1 шт. |
|
Паспорт |
8.1000.38^ |
1 экз. |
|
Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.2000.38РЭ |
1 экз.1) |
|
Электронный носитель со специализированным ПО |
УФМ ДНК |
1 шт. |
|
1) Допускается комплектовать на бумажном или электронном носителе | ||
Сведения о методах измерений
Приведены в разделе 1.4 документа Руководство по монтажу, эксплуатации и техническому обслуживанию «Расходомеры-счетчики ультразвуковые УФМ модификация УФМ 5» 8.2000.38РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-038-33530463-2024. Расходомеры-счетчики ультразвуковые УФМ. Технические условия.
