Трансформаторы напряжения JDG4
| Номер в ГРСИ РФ: | 96497-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Suzhou Xiangcheng District Gusu Electric Appliance Co., Ltd, Китай |
Трансформаторы напряжения JDG4 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96497-25 | ||||||||||||||||||||||||||||||
| Действует | по 24.09.2030 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||
| Модель | JDG4 | ||||||||||||||||||||||||||||||
| Модификации |
JDG4-0.5 JDG4-0.69 |
||||||||||||||||||||||||||||||
| Приказы |
№2035 от
24.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | be0caa87-3c15-0213-e127-34de9867fb8d | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, КИТАЙ, Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-326-201/3-2025 Государственная система обеспечения единства измерений. Трансформаторы напряжения JDG4. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 306 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
96497-25: Описание типа
2025-96497-25.pdf
|
Скачать | 121.7 КБ | |
|
96497-25: Методика поверки
РТ-МП-326-201/3-2025
2025-mp96497-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Трансформаторы напряжения JDG4 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформатор напряжения представляет собой однофазный трансформатор с сухой изоляцией. Сердечник изготовлен из высококачественных кремнестальных листов и имеет С-образную форму. Выводы первичной и вторичной обмоток осуществлены на клеммы, расположенные на лицевой стороне трансформатора.
Трансформаторы предназначены для внутренней установки.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора любым технологическим способом.
Трансформаторы выпускаются в двух модификациях JDG4-0.5 и JDG4-0.69, отличающихся значением номинального напряжения первичной обмотки.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов представлен на рисунке 1, места пломбирования и нанесения заводского номера приведены на рисунке 2.
заводского номера

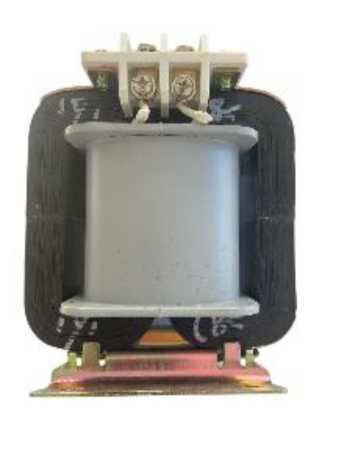

Рисунок 1 - Общий вид трансформаторов

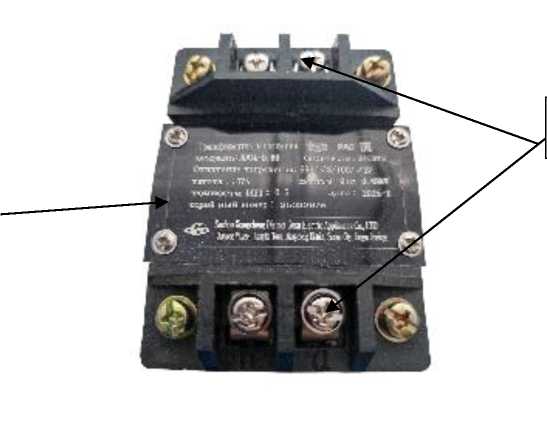

Место нанесения
Место пломбирования
Рисунок 2 - Места пломбирования и нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
JDG4-0.5 |
JDG4-0.69 | |
|
Номинальное напряжение первичной обмотки, кВ |
0,4/^3; 0,4 |
0,69/^3; 0,4/\3; 0,4 |
|
Номинальное напряжение основной вторичной обмотки, кВ |
0,1^3; 0,1 |
0,1^3; 0,1 |
|
Класс точности вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
0,5 |
|
Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
10; 15 |
10; 15 |
|
Номинальная частота напряжения сети, Гц |
50 |
50 |
|
Предельная мощность, В^А |
100 |
100 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
122х103х146 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, % |
от -40 до +40 90 |
|
Средняя наработка до отказа, ч, не менее |
17520 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
нанесён на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения |
JDG4 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
Трансформаторы напряжения JDG4. Стандарт предприятия
