Преобразователи тока DH-0,66
| Номер в ГРСИ РФ: | 96499-25 |
|---|---|
| Производитель / заявитель: | Jinhua Aokai Electrical Appliance Co., Ltd., КИТАЙ |
Преобразователи тока DH-0,66 (далее по тексту - преобразователи) предназначены для преобразования силы электрического тока в силу электрического тока, пригодного для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96499-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | DH-0,66 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2035 от
24.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c776ae70-42b9-64dd-6b39-848933320339 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Jinhua Aokai Electrical Appliance Co., Ltd., КИТАЙ, 555 Shenze Road, Dongxi Industrial Zone, Jinhua City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-874-201/3-2025 Государственная система обеспечения единства измерений. Преобразователи тока DH-0,66. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96499-25: Описание типа
2025-96499-25.pdf
|
Скачать | 98.6 КБ | |
|
96499-25: Методика поверки
РТ-МП-874-201/3-2025
2025-mp96499-25.pdf
|
Скачать | 980.9 КБ |
Описание типа
Назначение
Преобразователи тока DH-0,66 (далее по тексту - преобразователи) предназначены для преобразования силы электрического тока в силу электрического тока, пригодного для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия преобразователей основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция преобразователей представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода преобразователя.
К данному типу относятся преобразователи тока с заводскими номерами: 240105322, 240105335, 240105336, 240524600, 240105341, 240105345, 240105333, 240105325, 240433577, 240433572, 240433570, 240433581, 240105328, 240105343, 240105327, 240105344, 240105329, 240105346, 240105326, 240105337, 231211959, 240433564, 240433580, 240433576, 240433575, 240433583, 240433578, 240433561, 241045416, 241045407, 241045415, 240933537, 240433569, 240433563, 240433558, 240105340.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится лазерной гравировкой и методом термотрансферной печати на корпус преобразователя.

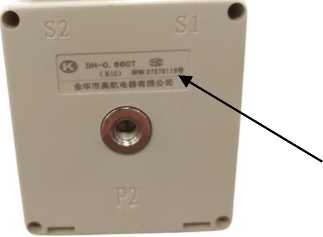

Общий вид преобразователей, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей тока, место нанесения заводского номера и место пломбирования
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток, А |
1 |
|
Номинальный вторичный ток, А |
0,1 |
|
Коэффициент преобразования |
1:10 |
|
Номинальная вторичная нагрузка, Ом |
100 |
|
Пределы допускаемой относительной погрешности преобразования, % |
±5 |
|
Номинальная частота, Гц |
50 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,7 |
|
Габаритные размеры (длинахширинахвысота), не более |
77х49х100 |
|
Средняя наработка до отказа, ч, не менее |
86400 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки преобразователей приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Преобразователь тока |
DH-0,66 |
36 |
|
Паспорт |
- |
36 |
Сведения о методах измерений
приведены в разделе 2 «Общие сведения об изделии» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»
