Счетчики газа ультразвуковые УН
| Номер в ГРСИ РФ: | 96505-25 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Наблюдатель", Республика Башкортостан, село Михайловка |
Счетчики газа ультразвуковые УН (далее - счетчик) предназначены для измерений объема газа, приведенного к стандартным условиям.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96505-25 | |||||||||||||||||||||
| Действует | по 24.09.2030 | |||||||||||||||||||||
| Наименование | Счетчики газа ультразвуковые | |||||||||||||||||||||
| Модель | УН | |||||||||||||||||||||
| Модификации |
УН[1][2]-[3], где: [1] –типоразмерсчетчика: 1.6; 2.5; 4; 4Ш; 6; 10 [2] –направление потока газа: Л –слева направо; П –справа налево [3] –интерфейс связи: 1 – GPRS; 2 – NB-IoT; 3 – GPRS+NB-IoT на испытания представлены: УН1.6 УН2.5 УН4 УН4Ш УН6 УН10 |
|||||||||||||||||||||
| Приказы |
№2035 от
24.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 95eb8f97-59df-bf41-8d33-c4d706076d62 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО "Наблюдатель", РОССИЯ, 450511, Республика Башкортостан, Уфимский район, Михайловский сельсовет, село Михайловка, ул. Победы 16/1
Поверка
| Методика поверки / информация о поверке |
МП 1803/2-311229-2025 Государственная система обеспечения единства измерений. Счетчики газа ультразвуковые УН. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96505-25: Описание типа
2025-96505-25.pdf
|
Скачать | 152.3 КБ | |
|
96505-25: Методика поверки
МП 1803/2-311229-2025
2025-mp96505-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Счетчики газа ультразвуковые УН (далее - счетчик) предназначены для измерений объема газа, приведенного к стандартным условиям.
Описание
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, температуры и абсолютного давления газа, микроконтроллер рассчитывает объем газа, приведенный к стандартным условиям, и выводит его на электронное отсчетное устройство с нарастающим итогом.
Счетчик состоит из измерительного механизма, помещенного в герметичный штампованный металлический корпус и электронного отсчетного устройства, расположенного на корпусе.
Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:
- жидкокристаллический индикатор;
- батарейный отсек;
- порт оптической связи;
- разъем для подключения внешних датчиков загазованности;
- светодиодный индикатор;
- две сенсорные кнопки;
- электронную плату с микроконтроллером.
Электронное отсчетное устройство обеспечивает передачу информации о накопленном объеме и состоянии на верхний уровень через модуль связи, управление запорным клапаном, ведение архивов, журналов событий, неисправностей, вмешательств.
Структура условного обозначения исполнений счетчиков:
Счетчик газа ультразвуковой УН[1][2]-[3], где:
[1] - типоразмер счетчика: 1.6; 2.5; 4; 4Ш; 6; 10;
[2] - направление потока газа: Л - слева направо; П - справа налево;
[3] - интерфейс связи: 1 - GPRS; 2 - NB-IoT; 3 - GPRS+NB-IoT.
Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства под жидкокристаллическим индикатором методом лазерной гравировки.

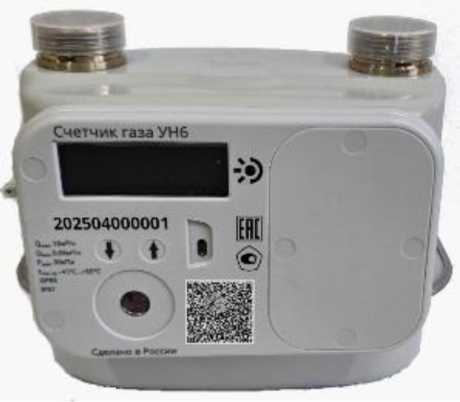

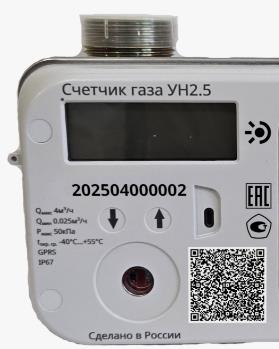

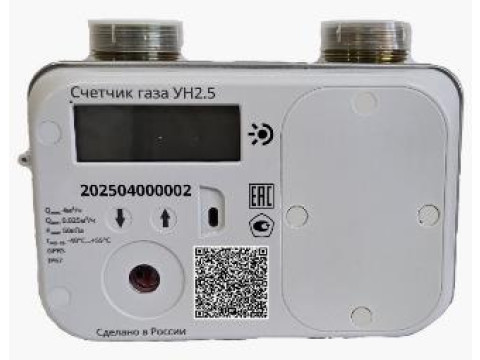

Общий вид счетчиков представлен на рисунке 1.
а) б)
Рисунок 1 - Общий вид счетчиков
а) общий вид счетчиков типоразмеров 1.6; 2.5; 4; 4Ш;
б) общий вид счетчиков типоразмеров 6; 10
Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы.

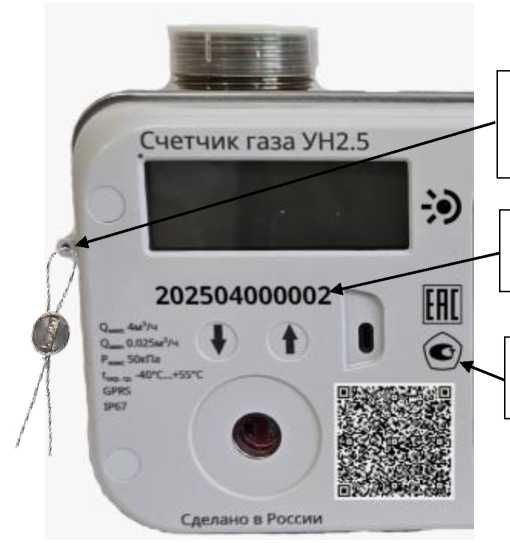

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения пломбы поверителя и/или изготовителя, знака утверждения типа и заводского номера представлены на рисунке 2.
Место нанесения
заводского номера
Место нанесения знак
утверждения типа
Место нанесения пломбы поверителя и/или изготовителя
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения пломбы поверителя и/или изготовителя, знака утверждения типа и заводского номера
Программное обеспечение
Счетчики содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Типоразмер |
1. 2. 4 4 6 5 4 Ш |
6 |
10 |
|
Номер версии (идентификационный номер) ПО |
A2XXXXXX* |
F2XXXXX X* |
D2XXXXXX * |
|
Цифровой идентификатор ПО |
b51d** |
b4e8** |
ее88** |
|
*Номер версии (идентификационный номер) ПО состоит из двух частей: первая часть -номер версии метрологически значимой части ПО, вторая часть (XXXXXX) - номер версии метрологически незначимой части ПО. **Контрольная сумма метрологически значимой части ПО. | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
1.6 |
2.5 |
4 |
4Ш |
6 |
10 |
|
Максимальный расход Qмакс, м3/ч |
2,5 |
4,0 |
6,0 |
6,0 |
10,0 |
16,0 |
|
Номинальный расход Qном, м3/ч |
1,6 |
2,5 |
4,0 |
4,0 |
6,0 |
10,0 |
|
Минимальный расход Qмин, м3/ч |
0,016 |
0,025 |
0,040 |
0,016 |
0,060 |
0,100 |
|
Пределы допускаемой основной относительной погрешности измерения объема газа, приведенного к стандартным условиям, в диапазоне расходов, %: - Qмин — Q < 0,1’0™ - 0,1^ном — Q — Qмакс |
±3,0 ±1,5 | |||||
|
Пределы допускаемой дополнительной относительной погрешности измерения объема газа, приведенного к стандартным условиям, вызванной отклонением температуры измеряемой среды от нормальных условий измерений на каждые 10 °С, % |
±0,4 | |||||
|
Нормальные условия измерений: - температура измеряемой среды, °С |
от +15 до +25 | |||||
|
Примечание - Основная и дополнительная погрешности суммируются арифметически. | ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
1.6 |
2.5 |
4 |
4Ш |
6 |
10 |
|
Измеряемая среда |
природный и другие сухие неагрессивные газы | |||||
|
Емкость отсчетного устройства, м3 |
9999999,99 99999,9999 (в режиме поверки) | |||||
|
Порог чувствительности, м3/ч |
0,003 |
0,005 |
0,006 |
0,015 | ||
|
Потеря давления при Qмакс, Па, не более |
200 | |||||
|
Температура измеряемой среды, °С |
от -40 до +55 | |||||
|
Давление измеряемой среды, кПа, не более |
5 | |||||
|
Избыточное давление внутри корпуса, кПа, не более |
50 | |||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7 | |||||
|
Присоединительная резьба, дюйм |
11/4 |
2 | ||||
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
135 190 105 |
185 230 176 |
245 330 189 | |||
|
Масса, кг, не более |
1,5 |
2,0 |
4,3 | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
88000 |
|
Срок службы автономного источника питания, лет, не менее |
6 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ультразвуковой |
УН |
1 шт. |
|
Защитные крышки патрубков |
_ |
2 шт. |
|
Паспорт |
ЕВЛС.407251.001 ПС |
1 шт. |
|
Руководство по эксплуатации |
ЕВЛС.407251.001 РЭ |
* |
|
* В бумажном виде не поставляется. Размещается в электронном виде на сайте изготовителя. | ||
Сведения о методах измерений
приведены в пункте 2.3 «Метод измерений» руководства по эксплуатации.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1);
Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЕВЛС.407251.001 ТУ Счетчики газа ультразвуковые УН. Технические условия.
