Ключи динамометрические предельные Арсенал 257
| Номер в ГРСИ РФ: | 96506-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Chi Pan Precision Tool Co., Ltd, Тайвань |
|
96506-25: Описание типа
2025-96506-25.pdf
|
Скачать | 209.1 КБ |
Ключи динамометрические предельные Арсенал 257 (далее по тексту - ключи) предназначены для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96506-25 | |||||||||||||||
| Действует | по 24.09.2030 | |||||||||||||||
| Наименование | Ключи динамометрические предельные | |||||||||||||||
| Модель | Арсенал 257 | |||||||||||||||
| Модификации |
Арсенал 257-001 Арсенал 257-003 Арсенал 257-005 Арсенал 257-007 |
|||||||||||||||
| Приказы |
№2035 от
24.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d01aa65b-89d9-49cc-7d7f-fc3066aa8502 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Chi Pan Precision Tool Co., Ltd, КИТАЙ, 77, Renhuagong 16th Rd., Dali Dist., Taichung City 412
Поверка
| Методика поверки / информация о поверке |
МИ 2593-2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96506-25: Описание типа
2025-96506-25.pdf
|
Скачать | 209.1 КБ |
Описание типа
Назначение
Ключи динамометрические предельные Арсенал 257 (далее по тексту - ключи) предназначены для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором. Корпус ключа изготавливается из алюминиевого сплава, окрашиваемого в серебристый цвет.
Ключи выпускаются 4 модификациях: Арсенал 257-001, Арсенал 257-003, Арсенал 257-005, Арсенал 257-007, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного элемента.
Структура обозначения ключа динамометрического предельного Арсенал 257-[N], где N - цифровой код по спецификации размерного ряда датчиков по каталогу производителя.
Пломбирование ключей не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией ключей.
Заводской номер ключей в цифровом виде, состоящего из цифр, наносится ударным способом на корпус ключа в месте, указанном на рисунке 2.
Общий вид ключей и место нанесения заводского номера представлен на рисунках 1 и 2.

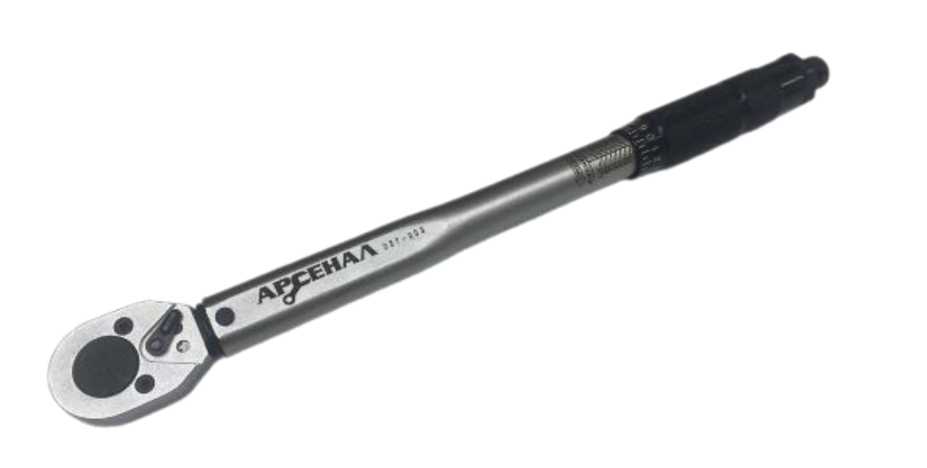

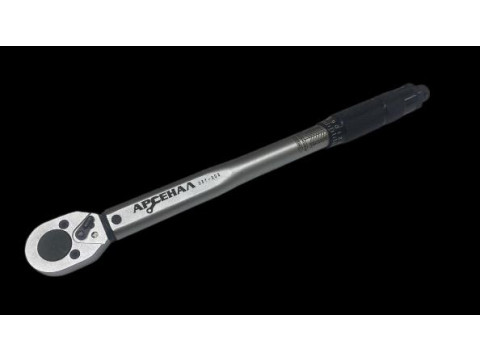

Рисунок 1 - Общий вид ключей динамометрических предельных Арсенал 257 модификаций: Арсенал 257-001, Арсенал 257-003, Арсенал 257-005, Арсенал 257-007
Место нанесения заводского номера

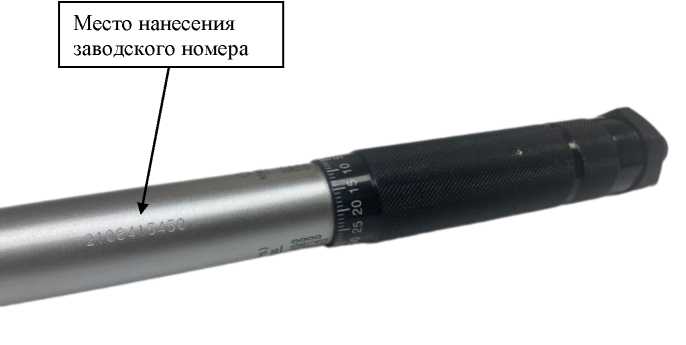

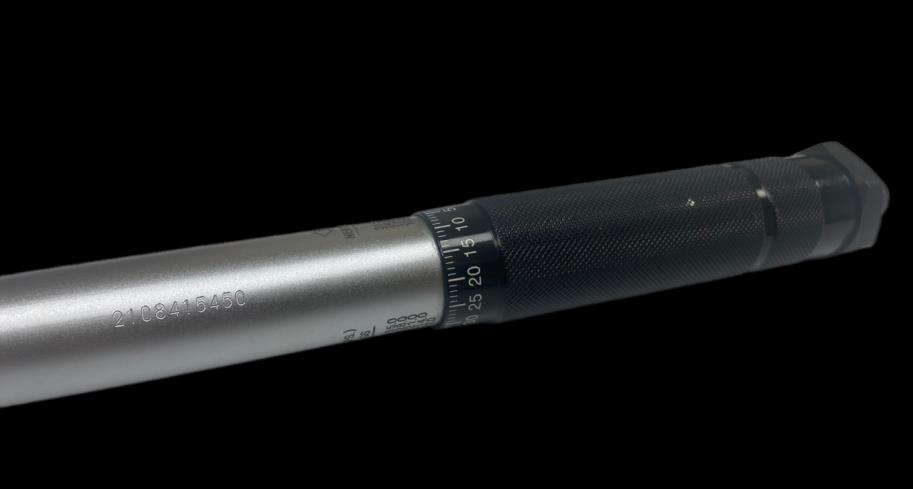

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
По часовой стрелке | ||
|
Арсенал 257-001 |
от 5 до 24 |
± 4 |
|
Арсенал 257-003 |
от 19 до 110 | |
|
Арсенал 257-005 |
от 28 до 210 | |
|
Арсенал 257-007 |
от 70 до 350 |
Таблица 2 - Технические характеристики
|
Модификация |
Цена деления шкалы, Н^м |
Размер присоединительного квадрата, мм |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
|
Арсенал 257001 |
0,01 |
6,35x6,35 |
280 |
1,1 |
|
Арсенал 257003 |
1 |
9,53x9,53 |
375 |
1,3 |
|
Арсенал 257005 |
1 |
12,7x12,7 |
470 |
1,8 |
|
Арсенал 257007 |
1 |
12,7x12,7 |
640 |
2,9 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +35 от 40 до 80 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ динамометрический предельный |
Арсенал 257 (модификация по заказу) |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Пластиковый пенал-упаковка |
- |
1 шт. |
|
Цветная картонная упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в пункте «Принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Стандарт предприятия. Ключи динамометрические предельные Арсенал 257.
