Анализаторы вибрационных, ударных и акустических измерений
| Номер в ГРСИ РФ: | 96509-25 |
|---|---|
| Производитель / заявитель: | Фирма "DynaTronic Corporation Ltd.", Китай |
Анализаторы вибрационных, ударных и акустических измерений (далее - анализаторы) предназначены для измерений виброакустических величин (виброускорения, виброскорости, виброперемещения, ударного ускорения и звукового давления).
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96509-25 | ||||||||||||
| Действует | по 26.09.2030 | ||||||||||||
| Наименование | Анализаторы вибрационных, ударных и акустических измерений | ||||||||||||
| Модификации |
RU-846 RE-846U Venzo 160 |
||||||||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | dd9ce10f-6eeb-163b-b1d7-c0dc7bb0e192 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
DynaTronic Corporation Ltd., КИТАЙ, Rm. 19C, Lockhart Ctr., 301-307 Lockhart Rd., Wan Chai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-684-204-2025 Государственная система обеспечения единства измерений. Анализаторы вибрационных, ударных и акустических измерений. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96509-25: Описание типа
2025-96509-25.pdf
|
Скачать | 316.7 КБ | |
|
96509-25: Методика поверки
РТ-МП-684-204-2025
2025-mp96509-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Анализаторы вибрационных, ударных и акустических измерений (далее - анализаторы) предназначены для измерений виброакустических величин (виброускорения, виброскорости, виброперемещения, ударного ускорения и звукового давления).
Описание
Принцип работы анализаторов основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, записи полученных сигналов и обмене информацией с персональным компьютером.
Анализаторы выпускаются в следующих модификациях: RU-846, RE-846U и Venzo 160, которые отличаются измерительными модулями и их наличием, а также вариантом исполнения корпуса.
Анализаторы вибрационных, ударных и акустических измерений модификации RU-846 имеют компактную модульную конструкцию, состоящую из модуля управления, модуля связи, измерительных модулей и модуля питания. Измерительные модули могут быть двух типов: модули IEPE для подключения первичных преобразователей со встроенным согласующим усилителем и модули Charge для подключения первичных преобразователей с выходом по заряду.
Анализаторы вибрационных, ударных и акустических измерений модификации RE-846U представляют собой промышленную версию анализаторов модульной конструкции, состоящего из встроенного промышленного компьютера, накопителя памяти, интерфейсов связи, блока питания, модуля генератора, измерительных модулей DAQ и/или модулей тахометра.
Анализаторы вибрационных, ударных и акустических измерений модификации Venzo 160 представляют собой портативный анализатор с шестью входными измерительными каналами, двумя выходными каналами и питанием через интерфейс USB.
Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RE-846U и место нанесения серийного номера представлены на рисунке 1. Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RU-846 и место нанесения серийного номера представлены на рисунке 2. Общий вид анализаторов вибрационных, ударных и акустических измерений модификации Venzo 160 и место нанесения серийного номера представлены на рисунке 3.
Опломбирование анализаторов не предусмотрено. Нанесение знака поверки на анализаторы не предусмотрено. Серийный номер в цифро-буквенном или числовом формате наносится на корпус анализаторов методом гравировки или наклейки.
«■Illi I
{||»АШЙП)5>|1Н 1
К-ИЙ1
SlindirdSugwf Dili ta wit whiter
' II;», III
DC17.2V
220748070
FiWJUi
LAU

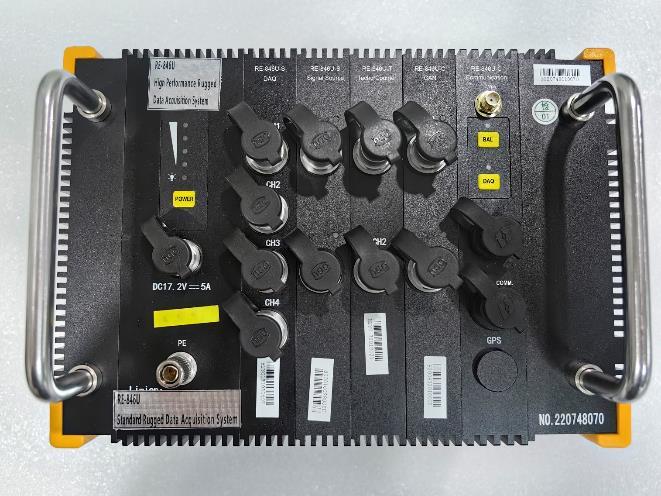

Общий вид анализаторов вибрационных, ударных и акустических измереНий модификации RE-846U
Рисунок 1 -
Место нанесения серийного номера

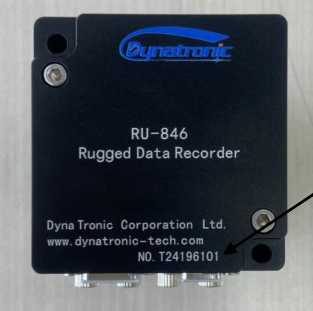

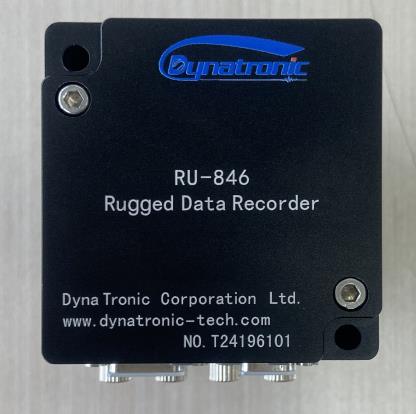

Рисунок 2 - Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RU-846

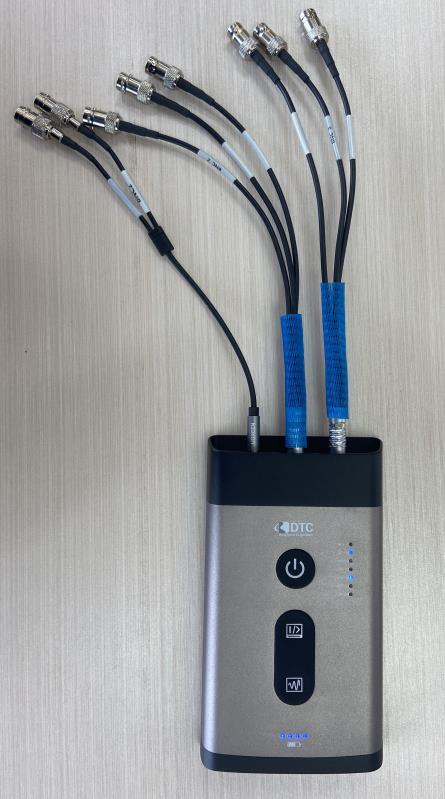

Рисунок 3 - Общий вид анализаторов вибрационных, ударных и акустических измерений модификации Venzo 160

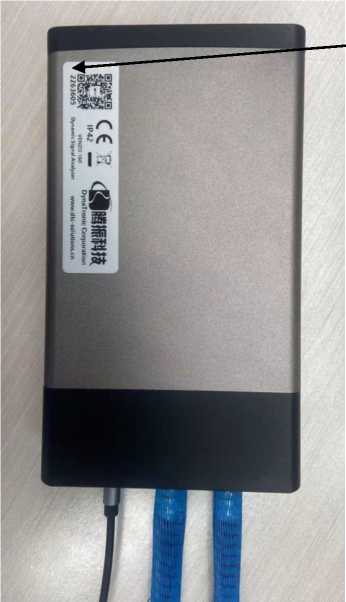

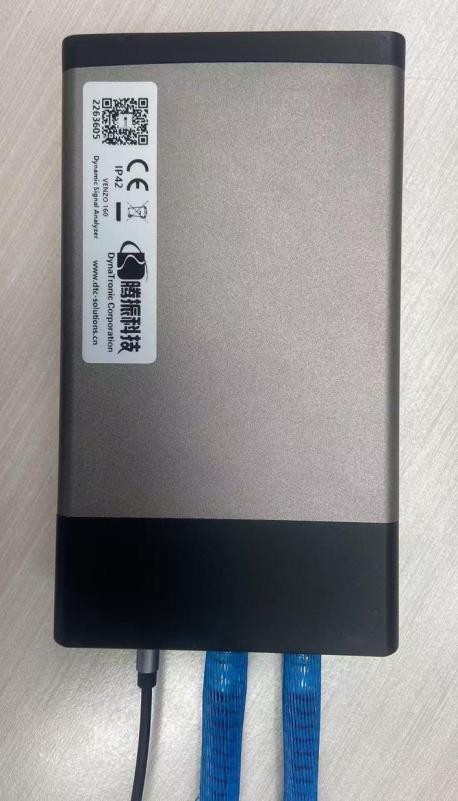

Место нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения измерительной информации. Анализаторы имеют встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования измерительных каналов анализаторов, управления настройками, преобразования сигналов и обмена данными и является метрологически значимым. Встроенное программное обеспечение устанавливается при производстве, конструкция анализаторов исключает возможность несанкционированного влияния.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки анализаторов, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализаторов и процессом измерений. Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения модификаций RU-846, RE-846U
|
Идентификационные данные (признаки) |
Значение |
|
Для модификаций RU-846, RE-846U | |
|
Идентификационное наименование ПО |
Dynatronic Software |
|
Номер версии ПО |
6.24.2.27 и выше |
Таблица 2 - Идентификационные данные внешнего программного обеспечения модификации
Venzo 160
|
Идентификационные данные (признаки) |
Значение |
|
Для модификации Venzo 160 | |
|
Идентификационное наименование ПО |
SigAnalyzer |
|
Номер версии ПО |
1.0.9 и выше |
Технические характеристики
Таблица 3 - Метрологические характеристики анализатор модификации RU-846
|
Наименование характеристики |
Значение |
|
Модуль IEPE | |
|
Количество измерительных каналов |
4 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, мВ |
от 1 до 5000 |
|
Диапазон рабочих частот, Гц - в режиме DC - в режимах AC и IEPE |
от 0,1 до 20000 от 2 до 20000 |
|
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с-2), м/с2 |
от 0,1 до 500 |
|
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 500 |
|
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм |
от 1 до 5000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерений звукового давления при коэффициенте преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа) |
от 0,02 до 100 (от 60 до 134) |
|
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне рабочих частот от 2 до 20000 Гц, дБ |
±0,5 |
|
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с-2), м/с2 |
от 10 до 50000 |
|
Длительность ударного импульса, мс |
от 0,02 до 100 |
|
Пределы допускаемой относительной погрешности измерений ударного ускорения, % |
±5 |
|
Модуль Charge | |
|
Количество измерительных каналов |
4 |
|
Диапазоны входного заряда, пКл - Charge-L - Charge-H |
±5000 ±50000 |
|
Диапазоны измерений виброускорения при коэффициенте преобразования 1 пКл/(м^с-2), м/с2 - Charge-L - Charge-H |
от 1 до 5000 от 10 до 50000 |
|
Диапазон рабочих частот, Гц |
от 2 до 20000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне рабочих частот, % |
±5 |
Таблица 4 - Метрологические характеристики анализатор модификации RE-846U
|
Наименование характеристики |
Значение |
|
Модуль DAQ | |
|
Количество измерительных каналов |
4 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, мВ |
от 1 до 10000 |
|
Диапазон рабочих частот, Гц - в режиме DC - в режимах AC и IEPE |
от 0,1 до 80000 от 0,5 до 80000 |
|
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с-2), м/с2 |
от 0,1 до 1000 |
|
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 1000 |
|
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм |
от 1 до 10000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерений звукового давления при коэффициенте преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа) |
от 0,02 до 200 (от 60 до 140) |
|
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне рабочих частот от 0,5 до 80000 Гц, дБ |
±0,5 |
|
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с-2), м/с2 |
от 10 до 100000 |
|
Длительность ударного импульса, мс |
от 0,02 до 100 |
|
Пределы допускаемой относительной погрешности измерений ударного ускорения, % |
±5 |
|
Модуль тахометра | |
|
Количество измерительных каналов |
2 |
|
Диапазон измерений частоты вращения, об/мин |
от 30 до 240000 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения, % |
±0,05 |
|
Модуль генератора (Signal source) | |
|
Количество измерительных каналов |
2 |
|
Диапазон воспроизведения напряжения переменного тока, В |
±10 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В |
±(0,0002+0,01-U) |
Таблица 5 - Метрологические характеристики анализатор модификации Venzo 160
|
Наименование характеристики |
Значение |
|
Измерительные канал | |
|
Количество измерительных каналов |
6 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, мВ |
от 1 до 10000 |
|
Диапазон рабочих частот, Гц - в режиме DC - в режимах AC и IEPE |
от 0,1 до 80000 от 1 до 80000 |
|
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м-с’2), м/с2 |
от 0,1 до 1000 |
|
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 1000 |
|
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм |
от 1 до 10000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерений звукового давления при коэффициенте преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа) |
от 0,02 до 200 (от 60 до 140) |
|
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне частот от 1 до 80000 Гц, дБ |
±0,5 |
|
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с-2), м/с2 |
от 10 до 100000 |
|
Длительность ударного импульса, мс |
от 0,02 до 100 |
|
Пределы допускаемой относительной погрешности измерений ударного ускорения, % |
±5 |
|
Выходные каналы | |
|
Количество выходных каналов |
2 |
|
Диапазон воспроизведения напряжения переменного тока, В |
±10 |
|
Диапазон рабочих частот, Гц |
от 10 до 20000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В |
±(0,0002+0,01-U) |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С: - RU-846 |
от -30 до +60 |
|
- RE-846U, Venzo 160 |
от -20 до +60 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - RU-846 |
55х62х82 |
|
- RE-846U |
290x150x200 |
|
- Venzo 160 |
163x93x24 |
|
Масса, кг, не более: - RU-846 |
0,35 |
|
- RE-846U |
8,5 |
|
- Venzo 160 |
0,5 |
Знак утверждения типа
наносится на руководство по эксплуатации методом наклейки или печати.
Комплектность
аблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализаторы вибрационных, ударных и акустических измерений |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Флэш-накопитель с программным обеспечением |
1 шт.* | |
|
* поставляется по заказу | ||
Сведения о методах измерений
приведены в разделе 5 «Измерение» руководства по эксплуатации.
Нормативные документы
Техническая документация изготовителя.
