Преобразователи давления измерительные AIP
| Номер в ГРСИ РФ: | 96514-25 |
|---|---|
| Производитель / заявитель: | ООО «ОЛЛ ИН ПРОМ», г. Москва |
Преобразователи давления измерительные AIP (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного (в том числе разрежения) и абсолютного давления, а также разности давлений газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART или в унифицированный аналоговый выходной сигнал напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96514-25 | ||||||||||||||||||
| Действует | по 26.09.2030 | ||||||||||||||||||
| Наименование | Преобразователи давления измерительные | ||||||||||||||||||
| Модель | AIP | ||||||||||||||||||
| Модификации |
AIP р20 DELTA 403022 AIP р20 DELTA 403023 AIP р20 403025 AIP р20 403026 |
||||||||||||||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 407f98bc-6fda-596e-5b23-514382d123e6 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «ОЛЛ ИН ПРОМ», РОССИЯ, 109544, г. Москва, вн.тер.г. муниципальный округ Таганский, ул. Рабочая, д. 91, стр. 4
Поверка
| Методика поверки / информация о поверке |
РТ-МП-939-202-2025 Государственная система обеспечения единства измерений. Преобразователи давления измерительные AIP. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96514-25: Описание типа
2025-96514-25.pdf
|
Скачать | 167.8 КБ | |
|
96514-25: Методика поверки
РТ-МП-939-202-2025
2025-mp96514-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Преобразователи давления измерительные AIP (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного (в том числе разрежения) и абсолютного давления, а также разности давлений газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART или в унифицированный аналоговый выходной сигнал напряжения постоянного тока.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный аналоговый выходной сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART или в унифицированный аналоговый выходной сигнал напряжения постоянного тока.
Преобразователи изготавливаются в четырех модификациях: AIP р20 DELTA 403022, AIP р20 DELTA 403023, AIP р20 403025 и AIP р20 403026
Преобразователи модификаций AIP р20 DELTA 403022, AIP р20 DELTA 403023 предназначены для измерений разности давлений.
Преобразователи модификаций AIP р20 403025 и AIP р20 403026 предназначены для измерений абсолютного или избыточного давления.
Конструктивно преобразователи модификации AIP р20 DELTA 403022 и AIP р20 DELTA 403023 состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и клеммная колодка для присоединения кабелей для электропитания и вывода выходного сигнала. К цилиндрическому корпусу присоединен блок с чувствительным элементом в виде измерительной ячейки и блок для присоединения к измеряемому процессу, выполненный в виде двух камер с резьбовым присоединением. По заказу преобразователи могут быть снабжены цифровым индикатором. Модификации AIP р20 DELTA 403022 и AIP р20 DELTA 403023 отличаются маркировкой взрывозащиты. Модификация AIP р20 DELTA 403022 может быть изготовлена в малогабаритном исполнении.
Конструктивно преобразователи модификации AIP р20 403025 и AIP р20 403026 состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и клеммная колодка для присоединения кабелей для электропитания и вывода выходного сигнала. К цилиндрическому корпусу присоединен блок с чувствительным элементом в виде измерительной ячейки и блок для присоединения к измеряемому процессу, выполненный в виде штуцера с резьбовым присоединением. По заказу преобразователи могут быть снабжены цифровым индикатором. Модификации AIP р20 403025 и AIP р20 403026 отличаются маркировкой взрывозащиты. Модификация AIP р20 403025 может быть изготовлена в малогабаритном исполнении.
Общий вид преобразователей приведен на рисунках 1-6. Место нанесения заводского номера представлено на рисунке 7.

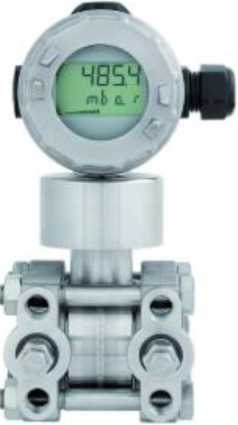

Рисунок 1 - Общий вид преобразователей модификации AIP р20 DELTA 403022

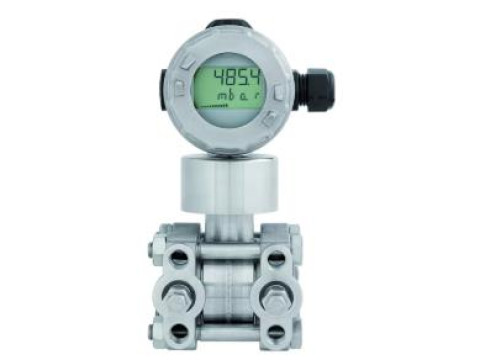

Рисунок 2 - Общий вид преобразователей модификации AIP р20 DELTA 403023

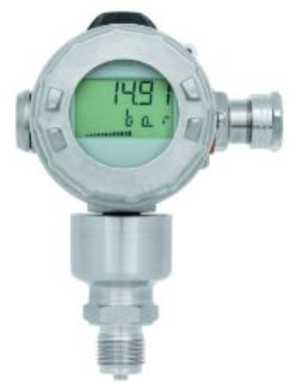

Рисунок 3 - Общий вид преобразователя модификации AIP р20 403025

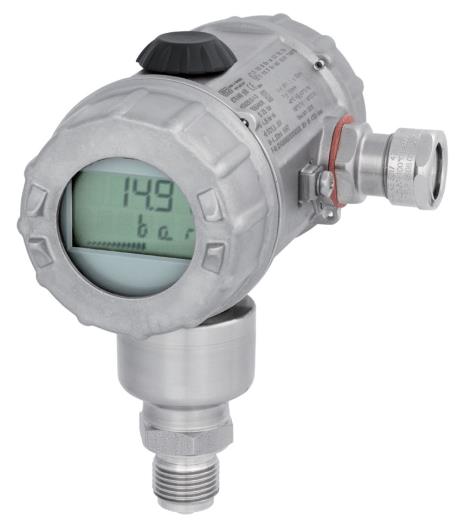

Рисунок 4 - Общий вид преобразователя модификации AIP р20 403026

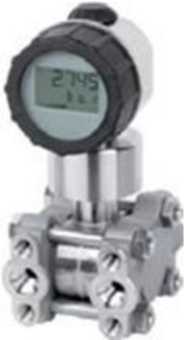

Рисунок 5 - Общий вид преобразователя модификации AIP DELTA р20 403022 в малогабаритном исполнении

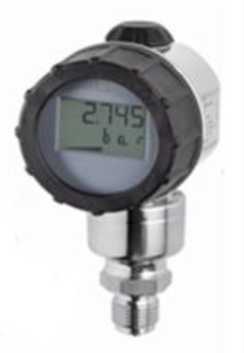

Рисунок 6 - Общий вид преобразователя модификации AIP р20 403025 в малогабаритном исполнении
Место нанесения заводского номера
Место нанесения знака утверждения типа

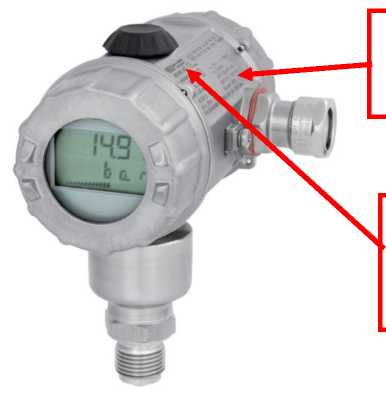

Рисунок 7 - Общий вид преобразователя модификации AIP р20 403026 и места нанесения заводского номера
Заводской номер преобразователей в виде арабских цифр наносится методом лазерной гравировки на корпус преобразователя.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Setup AIP p20, AIP p20 DELTA |
|
Номер версии ПО, не ниже |
236.01.01/1.05J |
|
Цифровой идентификатор ПО |
Не отображается |
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
аблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений модификаций AIP р20 403025 и AIP р20 403026, МПа 1) 2) 3) - избыточное давление - абсолютное давление |
от 0,06 до 60; от 0,6 до 10 |
|
Нижний предел измерений модификаций AIP р20 403025 и AIP р20 403026, МПа 1) 2) 3) - избыточное давление - абсолютное давление |
от - 0,1 до 0; 0 |
|
Верхний предел измерений модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа 1) 2) 3) |
от 0,001 до 10 |
|
Нижний предел измерений модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа 1) 2) 3) |
от - 0,1 до 0 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % 4) |
±0,075; ±0,1; ±0,2; ±0,5; ±1,0 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21 °С до +25 °С), в диапазоне рабочих температур, %/10°С 4) |
±0,02; ±0,1 |
|
Максимальное рабочее (статическое) давление (Р) модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа 4) |
от 0,2 до 42 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразователей модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, вызванной воздействием рабочего (статического) давления (Р), %: 5) - диапазон измерений не более 0,002 МПа - диапазон измерений св. 0,002 до 0,1 МПа - диапазон измерений св. 0,1 до 0,6 МПа - диапазон измерений св. 0,6 до 10,0 МПа |
1; Р-0,003 РД025; РД0054); Р-0,01 |
|
1) Конкретное значение диапазона измерения выбирается при заказе прибора, путем выбора верхнего и нижнего предела измерений, и указано в паспорте и на маркировочной табличке преобразователя; 2) Допускается изготовление преобразователей в других единицах величин, допускаемых к применению в Российской Федерации; 3) Преобразователи имею функцию перенастройки диапазона измерений в меньшую сторону, при этом основная приведенная погрешность нормируется от диапазона измерений, установленного при заказе преобразователя и указанного на корпусе и в паспорте преобразователя; 4) Конкретное значение выбирается при заказе преобразователя и указано в паспорте на преобразователь; 5) Дополнительная погрешность, вызванная воздействием рабочего (статического) давления (Р), применима только при нормировании максимального рабочего (статического) давления в единицах величины - МПа. В случае, если максимальное рабочее (статическое) давление нормировано в других единицах величины, то необходимо их перевести в единицу величины - МПа. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: - AIP р20 DELTA 403023 и AIP р20 403026 - AIP р20 DELTA 403022 и AIP р20 403025 |
от 12,0 до 36,0 от 11,5 до 30,0 |
|
Выходной сигнал: - постоянного тока (совмещенный с цифровым сигналом), мА - напряжения постоянного тока, В |
от 4 до 20 (HART) от 0 до 10 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
150x201x140 |
|
Масса, кг, не более: - AIP р20 403025 и AIP р20 403026 - AIP р20 DELTA 403022 и AIP р20 DELTA 403023 |
1,6; 3,9 |
|
Маркировка взрывозащиты: - AIP р20 403025 - AIP р20 403026 - AIP р20 DELTA 403022 - AIP р20 DELTA 403023 |
0Ex iaIIC T6...T3 Ga Х 1Ex db IIC T6...T4 Gb Х 0Ex ia IIC T4 Ga Х 1Ex db IIC T6...T4 Gb Х |
|
Маркировка защиты от воспламенения горючей пыли: - AIP р20 403025 - AIP р20 403026 - AIP р20 DELTA 403022 - AIP р20 DELTA 403023 |
Ex ia IIIC T105°C Dа Х Ex tb IIIC T105oC Db Х Ex ia IIIC T105°C Dа Х Ex tb IIIC T105°C Db Х |
|
Нормальные условия измерений: - температура окружающей среды, °С, - относительная влажность, %, не более - атмосферное давление, кПа |
от +21 до +25 80 от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -55 до +85 2) 95 от 84,0 до 106,7 |
|
Примечание: 1) При значении температуры ниже минус 20°С возможно нарушение в работе дисплея. После повышения температуры до значения минус 20°С и более работоспособность дисплея восстанавливается; 2) Указан максимальный диапазон температуры окружающей среды. Конкретное значение в зависимости от маркировки взрывозащиты приведено в паспорте прибора. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом, а также на корпус преобразователя методом лазерной гравировки.
Комплектность
приведена в таблице 4.
Таблица 4 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
AIP |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. на партию |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 руководства по эксплуатации
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1x101 - 1x107 Па.
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»
Технические условия ТУ 26.51.52-001-54303091-2025 «Преобразователи давления измерительные AIP p20, AIP p20 DELTA. Технические условия»
