Преобразователи частоты вращения SZCB
| Номер в ГРСИ РФ: | 96515-25 |
|---|---|
| Производитель / заявитель: | WUXI HOUDE AUTOMATION METER CO., LTD., Китай |
Преобразователи частоты вращения SZCB (далее - преобразователи) предназначены для измерения частоты вращения вращающихся валов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96515-25 | |||||||||
| Действует | по 26.09.2030 | |||||||||
| Наименование | Преобразователи частоты вращения | |||||||||
| Модель | SZCB | |||||||||
| Модификации |
SZCB-01-A00-B080-C00-D03-E00 SZCB-02N-A100-B00-C05 |
|||||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | aaf2b816-1c93-5597-3e50-7d9b80f7a479 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Wuxi Houde Automation Meter Co., Ltd., КИТАЙ, 28, Shengduqiao Road, Gushan Town, Jiangyin City, Wuxi City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1118-204-2025 Государственная система обеспечения единства измерений. Преобразователи частоты вращения SZCB. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96515-25: Описание типа
2025-96515-25.pdf
|
Скачать | 145.4 КБ | |
|
96515-25: Методика поверки
РТ-МП-1118-204-2025
2025-mp96515-25.pdf
|
Скачать | 848.8 КБ |
Описание типа
Назначение
Преобразователи частоты вращения SZCB (далее - преобразователи) предназначены для измерения частоты вращения вращающихся валов.
Описание
Принцип действия преобразователей состоит в следующем: постоянный магнит, встроенный в преобразователь, создаёт вокруг его полюса постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с полюсом преобразователя (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку преобразователя. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке преобразователя, которая соединена с его выходным разъемом. Количество генерируемых преобразователем в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса, закрепленного на валу) и частоте вращения измеряемого объекта.
Конструктивно преобразователи SZCB выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа.
Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Преобразователи частоты вращения SZCB выпускаются в следующих модификациях: SZCB-01, SZCB-01i, SZCB-02N, SZCB-02P, SZCB-03 и отличаются способом измерения частоты вращения.
Преобразователи SZCB-01 и SZCB-01i (взрывозащищенный) при измерении используют принцип электромагнитной индукции.
Преобразователи SZCB-02N и SZCB-02P при измерении используют принцип эффекта Холла.
Преобразователи SZCB-03 при измерении используют принцип эффекта Холла и имеют 2 чувствительных элемента, расположенных под углом друг к другу.
Преобразователи частоты вращения SZCB выпускаются в следующих исполнениях:
SZCB-01-A□□-Booo-Coo-Doo-Eoo
где:
А - тип интегрирования кабеля (00, 01);
В - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, В065 - 65 мм);
С - тип резьбы (00, 01, 02, 03, 04, 05);
D - длина кабеля (03- 3 м, 05-5 м, 10-10 м)
Е - выходное сопротивление (00 - 200 Ом, 01 - 250 Ом, 02 - 800 Ом)
SZCB-01i-Aoo-Booo-CocHDoo-Eoo
где:
А - тип интегрирования кабеля (00);
В - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, В065 - 65 мм);
С - тип резьбы (00, 01, 02, 03, 04, 05);
D - длина кабеля (03- 3 м, 05-5 м, 10-10 м)
Е - выходное сопротивление (00 - 200 Ом, 01 - 250 Ом, 02 - 800 Ом)
SZCB-02x-Aooo-Boo-Coo
где:
x - полярность выходного сигнала (N, P);
А - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, А065 - 65 мм);
В - тип резьбы (00, 01, 02);
С - длина кабеля (03- 3 м, 05-5 м, 10-10 м)
SZCB-03-Aooo-Boo-Coo
где:
А - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, А065 - 65 мм);
В - тип резьбы (00, 01, 02);
С - длина кабеля (03- 3 м, 05-5 м, 10-10 м)
Заводской номер преобразователей в цифровом формате наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле преобразователя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей частоты вращения SZCB представлен на рисунке 1.

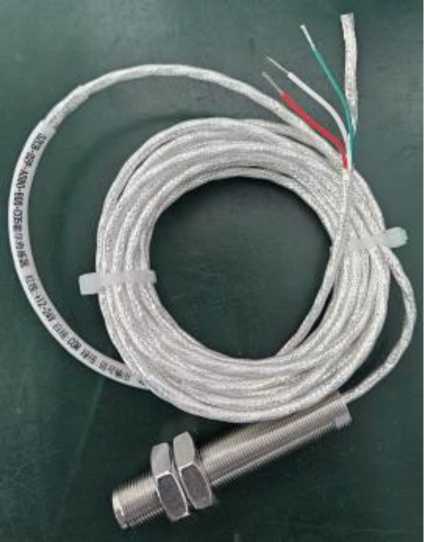

Рисунок 1. Общий вид преобразователей частоты вращения SZCB

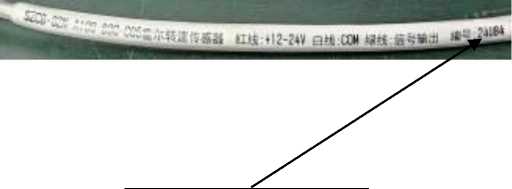

Место нанесения заводского номера
В процессе эксплуатации преобразователей не предусматриваются внешние механические или электронные регулировки. Пломбирование средства измерений не производится.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
SZCB-01 |
SZCB-01i |
SZCB-02N |
SZCB-02P |
SZCB-03 | |
|
Диапазон измерения частоты вращения, об/мин |
от 10 до 240 000 |
от 1 до 240 000 | |||
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+0,001<N*) | ||||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, об/мин |
±1,5 | ||||
|
* где N - измеренное значение частоты вращения, об/мин | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания, В: - для модификаций SZCB-02N, SZCB-02P, SZCB-03 |
от 12 до 24 |
|
Максимальное значение выходного напряжения (пик), В: - для модификаций SZCB-02N, SZCB-02P, SZCB-03 - для модификаций SZCB-01, SZCB-01i |
24 40 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga |
|
Условия эксплуатации: - температура окружающей среды для модификации SZCB-01i, °С - температура окружающей среды для модификаций SZCB-01, SZCB-02N, SZCB-02P, SZCB-03, °С |
от -30 до +55 от -55 до +120 |
|
Габаритные размеры (диаметрхвысота) (без кабеля), мм, не более |
022x300 |
|
Масса (с кабелем), кг, не более |
2 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь частоты вращения |
SZCB |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Преобразователи частоты вращения SZCB», раздел «Проведение измерений».
Нормативные документы
Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
