Датчики температуры кварцевые MultiTerm
| Номер в ГРСИ РФ: | 96517-25 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | ООО "Мератек", г. Москва |
Датчики температуры кварцевые MultiTerm (далее - датчики) предназначены для измерений и контроля температуры газообразных, жидких и сыпучих сред, а также для измерений температуры внутри твердых тел.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96517-25 | |||||||||||||||||||||
| Действует | по 26.09.2030 | |||||||||||||||||||||
| Наименование | Датчики температуры кварцевые | |||||||||||||||||||||
| Модель | MultiTerm | |||||||||||||||||||||
| Модификации |
MultiTerm-1 MultiTerm-2 MultiTerm-3 |
|||||||||||||||||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 63505cd7-711f-cfc0-44e3-11eed8bf1a75 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО "Мератек", РОССИЯ, 600020, г. Владимир, ул. Лермонтова, д. 11
Поверка
| Методика поверки / информация о поверке |
РТ-МП-716-207-2025 Государственная система обеспечения единства измерений. Датчики температуры кварцевые MultiTerm. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
для датчиков с пределами допускаемой абсолютной погрешности ±0,3 °С и ±0,5 °С
3 года
для датчиков с пределами допускаемой абсолютной погрешности ±0,1°С
1 год
для датчиков с пределами допускаемой абсолютной погрешности ±0,03 °С и ±0,05 °С
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96517-25: Описание типа
2025-96517-25.pdf
|
Скачать | 142.7 КБ | |
|
96517-25: Методика поверки
РТ-МП-716-207-2025
2025-mp96517-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Датчики температуры кварцевые MultiTerm (далее - датчики) предназначены для измерений и контроля температуры газообразных, жидких и сыпучих сред, а также для измерений температуры внутри твердых тел.
Описание
Принцип действия датчиков основан на изменении частоты чувствительного элемента (далее по тексту- ЧЭ) от температуры. В качестве чувствительного элемента в датчиках используется миниатюрный пьезоэлектрический термочувствительный кварцевый резонатор повышенной точности.
Датчики изготавливаются следующих моделей: MultiTerm-1, MultiTerm-2, MultiTerm-3, отличающихся конструктивным исполнением.
Датчики модели MultiTerm-1 выполнены в виде корпуса прямоугольной формы внутри которого расположены: один ЧЭ, опорный низкочастотный кварцевый резонатор, схема автогенератора, принимающего сигнал от ЧЭ и формирующего частотный выходной сигнал. В корпусе совместно с автогенератором расположен цифровой модуль, который формирует цифровой сигнал по стандарту ModBus RTU.
Датчики моделей MultiTerm-2 и MultiTerm-3 состоят из двух основных частей: измерительного щупа и корпуса. Датчики модели MultiTerm-2 выполнены в прямоугольном пластиковом корпусе, датчики MultiTerm-3 имеют металлический корпус сложной формы с пластиковой крышкой.
У датчиков моделей MultiTerm-2 и MultiTerm-3 ЧЭ и опорный низкочастотный кварцевый резонатор расположены в измерительном щупе. В корпусе датчиков расположены схема автогенератора и цифровой модуль.
Индивидуальная градуировочная характеристика датчиков загружена в энергонезависимую память и представлена полиномом пятой степени.
Датчики выпускаются различных модификаций, отличающихся конструктивным исполнением, метрологическими и техническими характеристиками. Отдельные модели датчиков могут иметь герметичное исполнение.
Структурная схема обозначения датчиков приведена ниже:
|
MultiTerm- |
Х - |
Х- |
CD - |
L- |
ТХ Х- |
FХХ - |
Y |
|
Модель 1 - накладной 2 - пластиковый корпус со щупом 3 - металлический корпус со щупом | |||||||
|
Г - герметичный Обозначение отсутствует - не герметичный (*) | |||||||
|
Класс абсолютной погрешности измерения температуры, ° С 03 - ± 0,03 05 - ± 0,05 10 - ± 0,1 30 - ± 0,3 50 - ± 0,5 | |||||||
|
Длина погружаемой части(**), мм | |||||||
|
Диапазон измерений температуры (Шифр при заказе T01 - T05 в соответствии с таблицей 2) | |||||||
|
Рабочая температура эксплуатации (Шифр при заказе F0 или F1 в соответствии с таблицей 3) Вид разъема: 0 - кабельный ввод с разъемом 1 - разъем на корпусе датчика | |||||||
|
Примечание: (*) Датчики моделей MultiTerm-1 и MutliTerm-2 с длиной погружаемой части менее 50 мм выпускаются только с кодом заказа «Г» (** ) Для датчиков модели MultiTerm-1 указывается «0» | |||||||
Общий вид датчиков и места нанесения цифрового заводского номера в зависимости от модели представлен на рисунках 1-3. Корпус датчиков может изготавливаться в разных цветовых решениях.

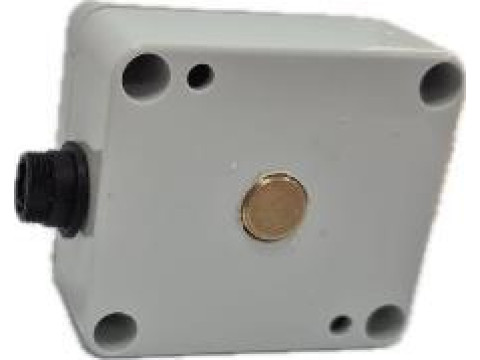

Рисунок 1 - внешний вид датчиков MultiTerm-1

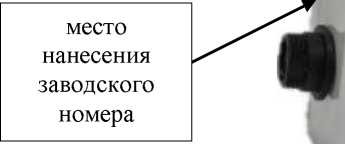

места нанесения заводского номера

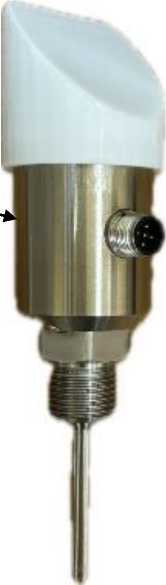

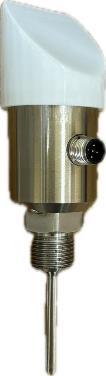

Рисунок 3 - внешний вид датчиков
MultiTerm-3

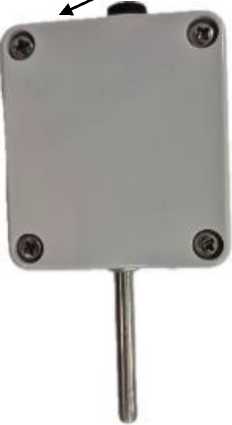

Рисунок 2 - внешний вид датчиков
MultiTerm-2
Пломбирование датчиков не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус датчиков методом ультрафиолетовой маркировки либо при помощи наклейки. Конструкция датчиков не предусматривает нанесения знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) датчиков состоит из:
- встроенного ПО, загружаемого изготовителем в энергонезависимую память датчика;
- автономного ПО, устанавливаемого на персональный компьютер.
Метрологически значимым является только встроенное ПО. Автономное ПО не является неотъемлемой частью датчиков и служит для считывания результатов измерений и проверки версии встроенного ПО. В качестве автономного ПО может быть использовано программное обеспечение сторонних производителей, предназначенное для работы с устройствами с протоколом обмена Modbus-RTU.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО датчиков и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TSensor_RS485-I2C-SPI-C5 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.4.9 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Метрологические и основные технические характеристики датчиков в зависимости от модели приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С (в зависимости от шифра при заказе) - T01 |
от -30 до +90 |
|
- T02 |
от 0 до +60 |
|
- T03 |
от -30 до +60 |
|
- T04 |
от 0 до +90 |
|
- T05 |
от +15 до +45 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С (в зависимости от шифра при заказе) - 03 |
± 0,03 |
|
- 05 |
± 0,05 |
|
- 10 |
± 0,10 |
|
- 30 |
± 0,30 |
|
- 50 |
± 0,50 |
|
Разрешающая способность при измерении температуры, °С |
0,001 |
Таблица 3 - Основные технические характеристики датчиков
|
Наименование характеристики |
Значение | ||
|
Ми1йТегт-1 |
Multil'enn -2 |
Multil'erin -3 | |
|
Рабочая температура эксплуатации, °С (в зависимости от шифра при заказе): - F0 - F1 - относительная влажность, %, не более |
совпадает с диапазоном измеряемой температуры от 0 до +60 98 | ||
|
Длина погружаемой части измерительного щупа, мм |
- |
от 20 до 500 |
от 50 до 550 |
|
Диаметр измерительного щупа, мм |
- |
от 6 до 8 |
от 6 до 8 |
|
Тип цифрового выходного сигнала |
RS-485 с протоколом обмена Modbus-RTU | ||
|
Диапазон напряжений питания постоянного тока, В |
от 5 до 12 | ||
|
Номинальное значение напряжения питания постоянного тока, В |
5 | ||
|
Ток потребления, мА, не более |
10 | ||
|
Масса, кг, не более |
0,2 |
0,3 |
0,4 |
|
Габаритные размеры корпуса, мм, не более: - ШхВхД - диаметр1) хД |
65х60х40 |
65х60х40 |
050х120 |
|
Примечание: 1) - без учета размера электрического разъёма. | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
75000 |
Знак утверждения типа
наносится на Руководство по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Датчик температуры кварцевый |
MutliTerm 1) |
1 шт. |
|
Руководство по эксплуатации |
26.51.51-001-52548575-2024 РЭ |
1 экз.2) |
|
Паспорт |
26.51.51-001-52548575-2024 ПС |
1экз. |
|
Ответная часть разъема |
- |
1 шт. |
|
Примечания: 1) - обозначение модификации в соответствии с заказом; 2) - на каждые 10 датчиков, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» Руководства по эксплуатации 26.51.51-001-52548575-2024 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. №2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
ТУ 26.51.51-001-52548575-2024 «Датчики температуры кварцевые MultiTerm.
Технические условия».
