Камеры тепловизионные Tianbo H
| Номер в ГРСИ РФ: | 96519-25 |
|---|---|
| Производитель / заявитель: | Компания Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай |
Камеры тепловизионные Tianbo H (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96519-25 | ||||||
| Действует | по 26.09.2030 | ||||||
| Наименование | Камеры тепловизионные | ||||||
| Модель | Tianbo H | ||||||
| Модификации |
H640 Н1024 H1280 |
||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 41996fc1-0da9-6dfa-ad60-cb6c8c403f9d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., КИТАЙ, Floor No. 4, Building 5, Qixianqiao Village, Liangzhu Street, Yuhang District, Hangzhou
Поверка
| Методика поверки / информация о поверке |
РТ-МП-678-207-2025 Государственная система обеспечения единства измерений. Камеры тепловизионные Tianbo H. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96519-25: Описание типа
2025-96519-25.pdf
|
Скачать | 141.5 КБ | |
|
96519-25: Методика поверки
РТ-МП-678-207-2025
2025-mp96519-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Камеры тепловизионные Tianbo H (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: Н640, Н1024, H1280. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 160° инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса расположены батарейный отсек, разъемы интерфейсов, а также слоты для карты памяти и сим-карты. На верхней части корпуса расположены видоискатель и кнопки управления.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи Wi-Fi.
Фотографии общего вида тепловизоров приведены на рисунке 1. Корпус тепловизоров может изготавливаться в различных цветовых решениях.

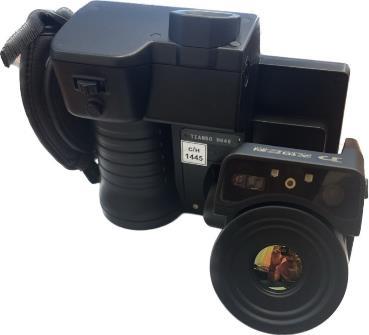

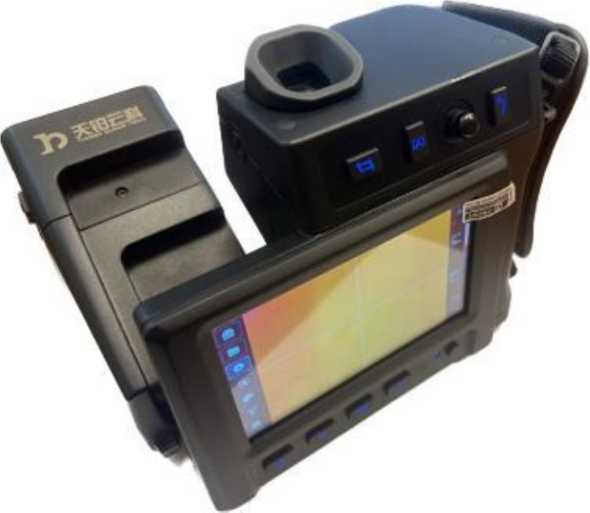

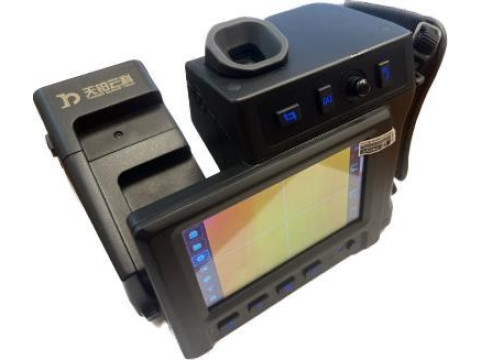

Рисунок 1 - Общий вид камер тепловизионных Tianbo H

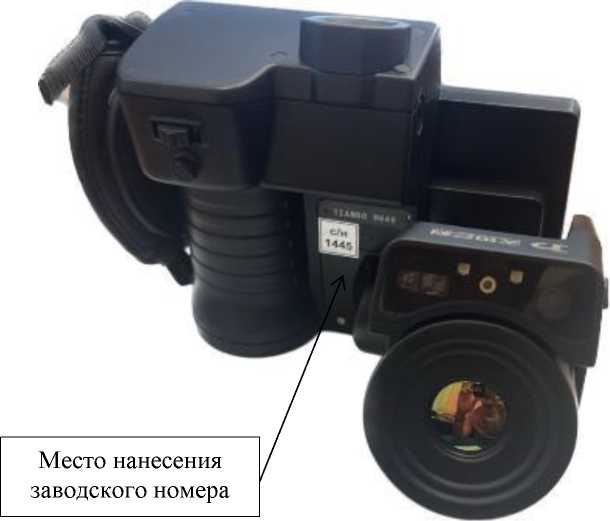

Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тепловизоров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже H1.1.10_0.3.13_1.5.2 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение «TBSmartIRImage» устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Технические характеристики
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
H640 |
H1024 |
H1280 | |
|
Диапазоны измерений температуры*, °С |
от -40 до +150 от 0 до +410 от +300 до +2000 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +2000 °С, % |
±2,0 | ||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,03 | ||
|
Спектральный диапазон, мкм |
от 7,5 до 14 | ||
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: |
24,0°х18,0° (стандартный) 48°х37° 12°х9° 7°х5° | ||
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - объектив 24° (стандартный) - объектив 48° - объектив 12° - объектив 7° |
0,65 1,3 0,32 0,19 |
0,41 0,82 0,2 0,12 |
0,34 0,68 0,17 0,1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||
Примечание:
* Указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
H640 |
H1024 |
H1280 | |
|
Количество пикселей матрицы детектора, пиксели*пиксели |
640x480 |
1024x768 |
1280x1024 |
|
Масса, кг, не более |
1,31 (включая батарею) | ||
|
Разрешающая способность, °C |
0,01 | ||
|
Угол поворота объектива,° |
160 | ||
|
Режим фокусировки |
ручной или авто | ||
|
Цветовые палитры, шт. |
10 | ||
|
Режимы отображения |
ИК, видеокамера, картинка в картинке, наложение | ||
|
Режимы измерений |
точка (до 10 шт.), линия (до 10 шт.), квадрат (до 10 шт.), круг (до 5 шт.), отображение максимальной, минимальной и средней температуры | ||
|
Хранение данных (в зависимости от формата): - изображение - видео |
JPEG (ИК, видимое, в режиме наложения); сжатое или с радиометрической информацией в каждом пикселе | ||
|
Интерфейсы |
HDMI, USB (Type-C), карта памяти, Wi-Fi, Bluetooth, модуль 4G (опционально) | ||
|
Встроенная память, Гб, не более |
128 | ||
|
Разрешение дисплея, пиксели x пиксели |
800x480 |
1024x768 | |
|
Запись изображений или частота обновлений, Гц |
50 или 60 | ||
|
Габаритные размеры, мм (длина х ширина х высота), не более |
205x150x75 | ||
|
Напряжение питания, В |
12 | ||
|
Время работы от батареи, ч, не менее |
4 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -40 до +50 от 10 до 95 (без конденсации) | ||
|
Средняя наработка до отказа, ч, не менее |
14 000 | ||
|
Средний срок службы, лет, не менее |
5 | ||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная |
Tianbo H (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные Tianbo H |
- |
1 экз. |
|
Аккумуляторные литий-ионные батареи |
- |
2 шт. |
|
Настольное зарядное устройство |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Кейс для переноски |
- |
1 шт. |
|
USB-кабель (Тип С) |
- |
1 шт. |
|
Кабель HDMI |
- |
1 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Устройство для чтения SD карт |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
TBSmartIRImage |
1 шт. |
|
Объектив 48° |
- |
* 1 шт. |
|
Объектив 12° |
- |
* 1 шт. |
|
Объектив 7° |
- |
* 1 шт. |
|
Штатив |
- |
* 1 шт. |
|
* По дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе 5 Руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на камеры тепловизионные Tianbo H компании Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай.
