Газоанализаторы High Precision
| Номер в ГРСИ РФ: | 96528-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «ПЕКОС», г. Москва |
Газоанализаторы High Precision (далее - газоанализаторы) предназначены для измерений объемной доли кислорода и диоксида углерода в воздухе и газовых средах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96528-25 | ||||||
| Действует | по 30.09.2030 | ||||||
| Наименование | Газоанализаторы | ||||||
| Модель | High Precision | ||||||
| Приказы |
№2109 от
30.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 59e1ff4b-e1d2-4f74-7ff7-cf27d07119ac | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ПЕКОС», РОССИЯ, 115230, г. Москва, вн. тер. г. муниципальный округ Нагорный, пр-д Электролитный, д. 3, стр. 5
Поверка
| Методика поверки / информация о поверке |
МП-749-2025 Государственная система обеспечения единства измерений. Газоанализаторы High Precision. Методика поверки
(с 30.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96528-25: Описание типа
2025-96528-25.pdf
|
Скачать | 206.5 КБ | |
|
96528-25: Методика поверки
МП-749-2025
2025-mp96528-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Газоанализаторы High Precision (далее - газоанализаторы) предназначены для измерений объемной доли кислорода и диоксида углерода в воздухе и газовых средах.
Описание
Газоанализаторы представляют собой автоматические двухканальные приборы циклического действия.
Принцип действия газоанализаторов определяется типом используемого сенсора:
- инфракрасный основан на избирательном поглощении инфракрасного излучения молекулами диоксида углерода;
- электрохимический основан на химической реакции молекул кислорода на измерительном электроде с образованием электрического тока, сила которого пропорциональна содержанию кислорода в анализируемой среде.
Инфракрасный сенсор используется при определении диоксида углерода, электрохимический при определении кислорода.
Газоанализаторы состоят из корпуса, в котором установлены два сенсора, микропроцессор, устройство сигнализации и Li-Ion аккумулятор. Встроенный микропроцессор управляет всем процессом измерений и преобразует электрические сигналы сенсоров в показания на дисплее.
Способ забора пробы - принудительный при помощи встроенного побудителя расхода.
Газоанализаторы обеспечивают выполнение следующих функций:
- цифровая индикация результатов измерений;
- проведение градуировки;
- хранение результатов измерений;
- передача результатов измерений на ПК через интерфейс USB.
Газоанализаторы оснащены монохромным жидкокристаллическим дисплеем, обеспечивающим отображение:
- результатов измерений содержания определяемых компонентов;
- текущей даты и времени;
- уровня заряда аккумуляторной батареи;
- служебной информации и меню.
Общий вид газоанализаторов приведен на рисунке 1.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на идентификационную табличку (рисунок 2), наклеенную на заднюю панель газоанализаторов.
Место нанесения серийного номера

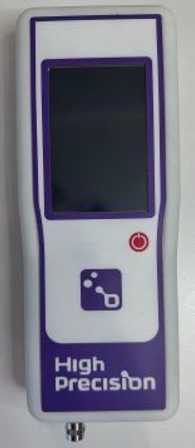

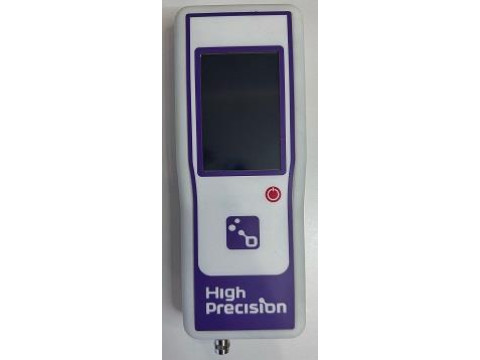

Рисунок 1 - Общий вид газоанализаторов Рисунок 2 - Идентификационная табличка
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО обеспечивает:
- диагностику аппаратной и программной частей газоанализатора;
- прием, обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- функционирование часов реального времени;
- обмен данными с ПЭВМ по интерфейсу USB.
- регистрацию данных и событий (память данных до 1000 измерений).
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя.
Газоанализаторы имеют возможность работы с автономным ПО «HighPrecision.exe» для персонального компьютера под управлением ОС Microsoft Windows.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HighPrecision.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
1.2.5 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объёмной доли определяемого компонента, % |
Пределы допускаемой погрешности | ||
|
абсолютная, % |
относительная, % | |||
|
Кислород (O2) |
от 0 до 100 |
от 0 до 10 включ. |
± 0,5 |
_ |
|
св. 10 до 100 |
_ |
± 5 | ||
|
Диоксид углерода (CO2) |
от 0 до 100 |
от 0 до 15 включ. |
± 0,8 |
_ |
|
св. 15 до 100 |
_ |
± 5 | ||
|
Примечание - Время установления показаний То,9 не более 60 секунд. | ||||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой погрешности |
0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ВысотахШиринахГлубина), мм, не более |
235x85x45 |
|
Масса, кг, не более |
0,5 |
|
Время прогрева, мин, не более |
2 |
|
Параметры электрического питания: - номинальное напряжение аккумуляторной батареи, В |
3,7 |
|
Время непрерывной работы без подзарядки аккумулятора, ч, не менее |
8 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
High Precision |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Комплект принадлежностей |
- |
1 комплект |
Сведения о методах измерений
приведены в главе 3 «Принцип действия» документа «Газоанализатор High Precision. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-001-05116457-2024 «Газоанализаторы High Precision. Технические условия»
