Резервуары стальные горизонтальные цилиндрические РГС-200
| Номер в ГРСИ РФ: | 96529-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Омский нефтеперерабатывающий завод, г. Омск |
|
96529-25: Описание типа
2025-96529-25.pdf
|
Скачать | 383 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96529-25 | ||||||||||||||||||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||||||||||||||||||||
| Модель | РГС-200 | ||||||||||||||||||||||||||||||
| Приказы |
№2109 от
30.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 33177c2d-459a-e933-8421-43286dd1fac1 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Омский нефтеперерабатывающий завод, РОССИЯ, 644040, Омская обл., г. Омск, пр. Губкина, д. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 30.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96529-25: Описание типа
2025-96529-25.pdf
|
Скачать | 383 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на корпуса резервуаров.
Резервуары с заводскими номерами Е-2, Е-4, Е-5, Е-7, Е-11, Е-13, Е-14, Е-15, Е-18 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.
Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9.
Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.
Место нанесения заводского номера
Рисунок 1- Общий вид резервуара с заводским номером Е-2 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 3 - Общий вид резервуара с заводским номером Е-5 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера

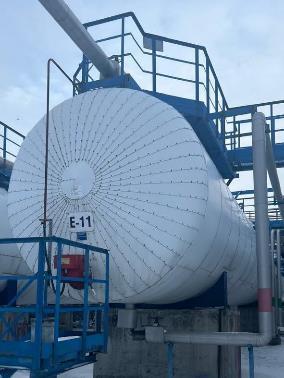

Рисунок 5- Общий вид резервуара с заводским номером Е-11 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера

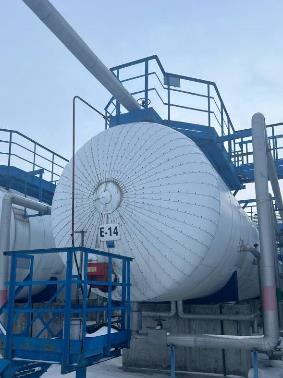

Рисунок 7 - Общий вид резервуара с заводским номером Е-14 и его замерного люка
Место нанесения заводского номера
Место нанесения
заводского номера

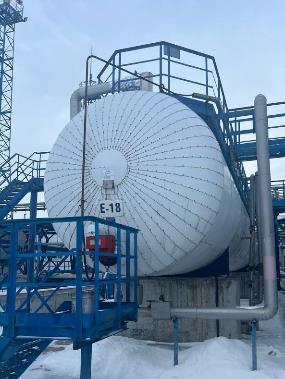

Рисунок 9 - Общий вид резервуара с заводским номером Е-18 и его замерного люка
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
200 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,25 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на паспорт резервуаров типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-200 |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
