Профилометры сканирующие конфокальные СКОПА-200
| Номер в ГРСИ РФ: | 96530-25 |
|---|---|
| Категория: | Профилометры |
| Производитель / заявитель: | Институт Автоматики и Электрометрии СО РАН (ИАиЭ СО РАН), г.Новосибирск |
Профилометры сканирующие конфокальные СКОПА-200 (далее - профилометры) предназначены для измерений линейных размеров рельефа поверхности объектов вдоль осей X, Y и Z и трехмерной визуализации поверхности объектов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96530-25 | |||||||||
| Действует | по 30.09.2030 | |||||||||
| Наименование | Профилометры сканирующие конфокальные | |||||||||
| Модель | СКОПА-200 | |||||||||
| Приказы |
№2109 от
30.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 871cadbb-f129-f0e4-1d42-9901d36670a5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ИАиЭ СО РАН, РОССИЯ, 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д. 1
Поверка
| Методика поверки / информация о поверке |
МП 017.М44-25 Государственная система обеспечения единства измерений. Профилометры сканирующие конфокальные СКОПА-200. Методика поверки
(с 30.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
96530-25: Описание типа
2025-96530-25.pdf
|
Скачать | 160.1 КБ | |
|
96530-25: Методика поверки
МП 017.М44-25
2025-mp96530-25.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Профилометры сканирующие конфокальные СКОПА-200 (далее - профилометры) предназначены для измерений линейных размеров рельефа поверхности объектов вдоль осей X, Y и Z и трехмерной визуализации поверхности объектов.
Описание
Профилометры относятся к классу бесконтактных оптических приборов, использующих конфокальные хроматические датчики расстояния.
Принцип действия конфокального хроматического датчика расстояния заключается в использовании специальной оптической фокусирующей системы, которая фокусирует излучение источника белого света в вертикальный световой отрезок, состоящий из непрерывной последовательности сфокусированных точек с различной длиной волны. Длина такого светового отрезка определяет диапазон измерения датчика вдоль оси Z. При отражении света от поверхности, находящейся в пределах указанного отрезка, отраженный свет имеет максимум интенсивности при некоторой длине волны, соответствующей положению данной поверхности относительно указанного светового отрезка. Раскладывая в спектр свет, отраженный от измеряемой поверхности, можно определить длину волны света, для которой интенсивность максимальна, и измерить расстояние до поверхности вдоль оси Z относительно положения фокусирующей системы прибора в плоскости XY.
Конструктивно профилометры представляют собой напольную автоматизированную измерительную систему, включающую основание с регулируемыми по высоте опорами, на котором через виброизолирующие подушки установлен оптико-механический модуль, состоящий из гранитной плиты, моторизованного предметного стола для перемещения образцов в плоскости XY и неподвижного портала, на котором жестко закреплен привод перемещения оптической головки профилометра по оси Z. Профилометр может поставляться с одним или двумя конфокальными хроматическими датчиками (С1 и С2).
Серийный номер, содержащий цифровое обозначение, наносится методом цифровой лазерной печати на шильдик, который наклеивается на корпус профилометров посредством самоклеящейся пленки. Пломбировка и нанесение знака поверки на профилометры не предусмотрены.

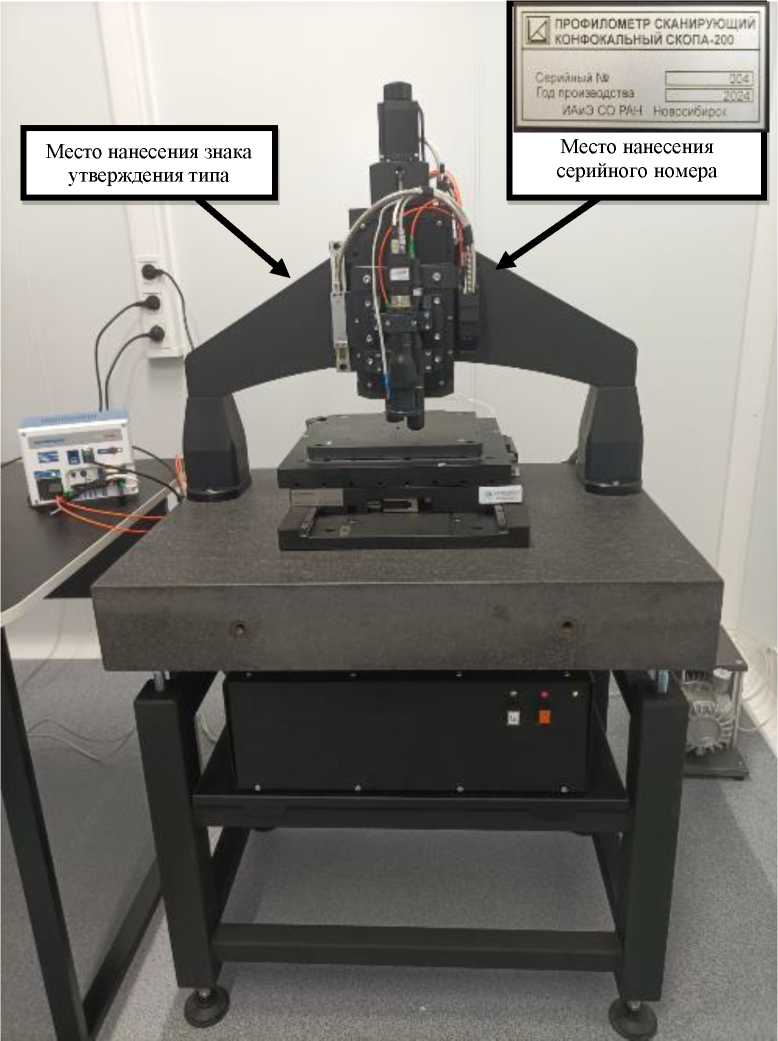

Общий вид, место нанесения серийного номера и знака утверждения типа профилометров представлены на рисунке 1.
Рисунок 1 - Внешний вид, схема нанесения серийного номера и знака утверждения типа профилометра сканирующего конфокального СКОПА-200
Программное обеспечение
Управление профилометрами осуществляется с помощью специального программного обеспечения «Профилометр» (далее - ПО), установленного на персональный компьютер. ПО запускает процесс инициализации профилометра, управляет настройками профилометра, анализирует данные и обеспечивает графическое представление результатов измерений. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя с помощью специального оборудования.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения профилометров
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
«Профилометр» |
|
Номер версии ПО, не ниже |
2.1 |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики профилометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров по осям X и Y, мм: - для профилометра с датчиком С1 - для профилометра с датчиком С2 |
от 0,005 до 170,000 от 0,005 до 1,000 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y для профилометров с датчиками С1 и С2, мм |
±0,005 |
|
Диапазон измерений линейных размеров по оси Z, мкм: - для профилометра с датчиком С1 - для профилометра с датчиком С2 |
от 1,0 до 1000,0 от 1,0 до 140,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z для профилометров с датчиками С1 и С2, мкм |
±0,3 |
Таблица 3 - Основные технические характеристики профилометров
|
Наименование характеристики |
Значение |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Габаритные размеры, мм, не более - длина |
760 |
|
- ширина |
660 |
|
- высота |
1400 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации профилометров методом компьютерной графики и на заднюю панель профилометров методом наклеивания.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Профилометр сканирующий конфокальный 1 |
СКОПА-200 |
1 |
|
Персональный компьютер с предустановленным программным обеспечением «Профилометр» |
ПО «Профилометр» |
1 |
|
Руководство по эксплуатации |
ЕМВР.401141.007.001РЭ |
1 |
|
Паспорт |
ЕМВР.401141.007.001ПС |
1 |
|
Примечание: 1 - Профилометр может комплектоваться одним или двумя конфокальными хроматическими датчиками, тип и количество датчиков определяется требованиями заказчика | ||
Сведения о методах измерений
приведены в документе ЕМВР.401141.007.001РЭ «Профилометры сканирующие конфокальные СКОПА-200. Руководство по эксплуатации», п. 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ЕМВР.401141.007.001ТУ Профилометры сканирующие конфокальные СКОПА-200. Технические условия
