Приборы для измерений отклонений формы и расположения поверхностей вращения Norgau NRM
| Номер в ГРСИ РФ: | 96531-25 |
|---|---|
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Приборы для измерений отклонений формы и расположения поверхностей вращения Norgau NRM (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96531-25 | |||||||||
| Действует | по 30.09.2030 | |||||||||
| Наименование | Приборы для измерений отклонений формы и расположения поверхностей вращения | |||||||||
| Модель | Norgau NRM | |||||||||
| Модификации |
NRM-RoundPro-2530 NRM-RoundPro-2540 NRM-RoundPro-2750 NRM-Round-1535 NRM-Round-6550 NRM-RoundPro-2750-CNC на испытания представлены: NRM-Round-1850 NRM-RoundPro-2550-CNC |
|||||||||
| Приказы |
№2109 от
30.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f45eac9a-4346-c682-fd2e-3b4703cc0ccf | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Норгау Руссланд», РОССИЯ, 119421, г. Москва, вн. тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Поверка
| Методика поверки / информация о поверке |
МП 203-04-2025 Государственная система обеспечения единства измерений. Приборы для измерений отклонений формы и расположения поверхностей вращения Norgau NRM. Методика поверки
(с 30.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96531-25: Описание типа
2025-96531-25.pdf
|
Скачать | 180.1 КБ | |
|
96531-25: Методика поверки
МП 203-04-2025
2025-mp96531-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Приборы для измерений отклонений формы и расположения поверхностей вращения Norgau NRM (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Описание
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером c программным обеспечением.
Приборы выпускаются следующих модификаций: NRM-RoundPro-2530, NRM-RoundPro-2540, NRM-RoundPro-2750, NRM-Round-1535, NRM-Round-1850, NRM-Round-6550, NRM-RoundPro-2550-CNC и NRM-RoundPro-2750-CNC отличающихся рядом конструктивных особенностей.
Приборы модификаций NRM-Round-1535, NRM-Round-1850, NRM-Round-6550 изготавливают с измерительной осью Х и ручным центрированием.
Приборы модификаций NRM-RoundPro-2530, NRM-RoundPro-2540, NRM-RoundPro-2750 выпускают с измерительными осями Х и Z и ручным центрированием.
Приборы модификаций NRM-RoundPro-2550-CNC, NRM-RoundPro-2750-CNC выпускают с измерительными осями Х и Z и автоматизированным центрированием.
Механическая часть прибора включает шпиндель с рабочим столом для установки, вращения, центрирования и выравнивания контролируемой детали, датчик с щупом, моторизованный рычаг с механизмом крепления и перемещения щупа по оси X со шкалой, колонну со шкалой по оси Z для обеспечения перемещения датчика по вертикали.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
- расчет максимального отклонения профиля.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Перемещение датчика по оси X и Z осуществляется с помощью джойстика.
Приборы оснащаются приводами для моторизованного перемещения датчика по осям X и Z.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку, которая расположена на задней панели основания приборов (Рис. 2).
Общий вид приборов представлен на рисунке 1.
а)
б)

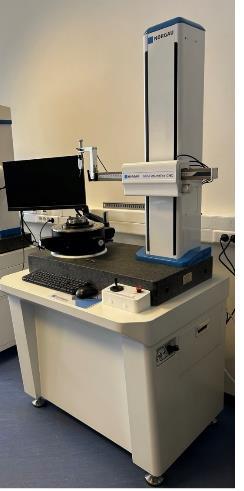

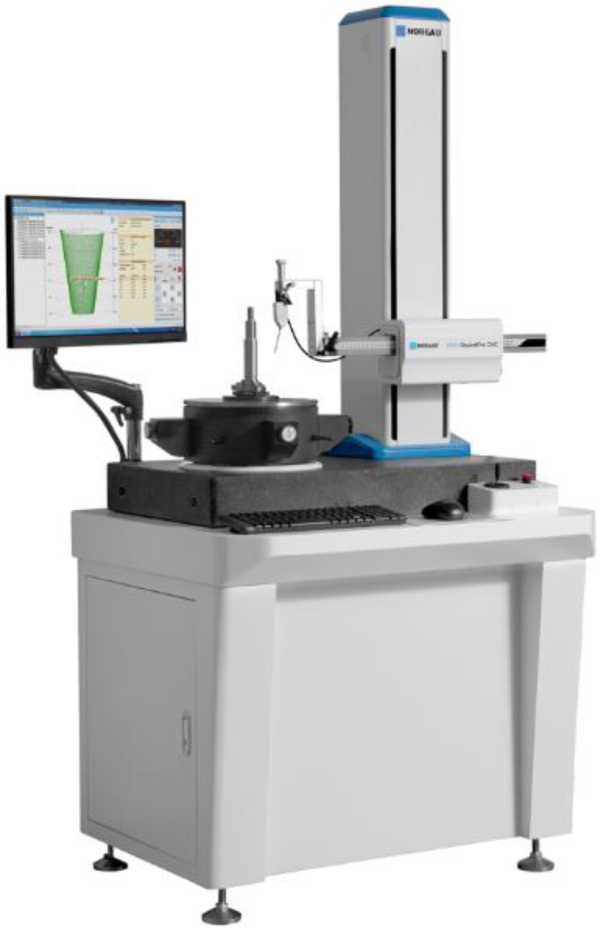

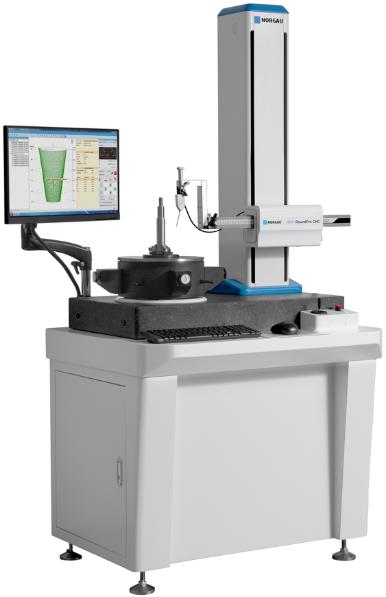

Рисунок 1 - Внешний вид приборов
а) модификаций NRM-Round-1535, NRM-Round-1850 и NRM-Round-6550;
б) модификаций NRM-RoundPro-2530, NRM-RoundPro-2540 и NRM-RoundPro-2750, NRM-RoundPro-2550-CNC и NRM-RoundPro-2750-CNC
Место нанесения таблички с заводским номером и знаком утверждения типа

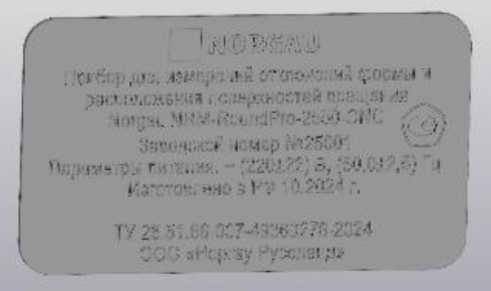

Рисунок 2 - Вид маркировочной таблички и место ее нанесения
Программное обеспечение
Программное обеспечение «Norgau Round Measurement» представляет собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_____________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Norgau Round Measurement |
|
Номер версии (идентификационный номер) ПО |
не ниже v.1.0 |
|
Цифровой идентификатор ПО |
- |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
|
Таблица 2 - Метрологические ха NRM-RoundPro-2540 и NRM-Round |
эактеристики приборов модификаций NRM-RoundPro-2530, lPro-2750 | ||
|
Наименование характеристики |
Значение | ||
|
Модификация |
NRM-RoundPro- 2530 |
NRM-RoundPro- 2540 |
NRM-RoundPro- 2750 |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,015 до 400 | ||
|
Пределы допускаемой абсолютной погрешности измерений отклонения от круглости, мкм2) |
±(0,025+0,03Х) 1) , где Х — измеренное значение отклонения от круглости, мкм | ||
|
Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм3) |
0,025+0,0005H, где H - расстояние от поверхности рабочего стола, мм | ||
|
Предел допускаемой абсолютной осевой погрешности шпинделя, мкм3) |
0,025+0,0006R, где R - расстояние от центра вращения шпинделя, мм | ||
|
1) На высоте не более 25 мм над уровнем стола; 2) При следующих условиях измерений: метод анализа - МСС, фильтр Гаусса, полоса пропускания фильтра 1-500, скорость вращения - 4 об/мин; 3) При следующих условиях измерений: метод анализа - LSC, фильтр Гаусса, полоса пропускания фильтра 1-50, скорость вращения - 4 об/мин | |||
|
Таблица 3 -Технические характеристики приборов модификаций NRM-RoundPro-2530, | |||
|
NRM-RoundPro-2540 и NRM-Rounc |
lPro-2750 | ||
|
Наименование характеристики |
Значение | ||
|
Модификация |
NRM-RoundPro- 2530 |
NRM-RoundPro- 2540 |
NRM-RoundPro- 2750 |
|
Диапазон перемещений по оси Z, мм |
от 0 до 300 |
от 0 до 400 |
от 0 до 500 |
|
Предел допускаемого отклонения от прямолинейности по оси Z, мкм |
3,3 (на длине 100 мм) | ||
|
Диапазон перемещений по оси Х, мм |
от 0 до 250 |
от 0 до 270 | |
|
Диаметр рабочего стола, мм |
200 | ||
|
Максимальная масса измеряемой детали, кг |
25 |
40 |
60 |
|
Наибольший измеряемый диаметр, мм |
320 |
420 |
420 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
970 740 1880 |
920 740 1880 |
920 740 1880 |
|
Масса, кг, не более |
310 |
340 |
350 |
Таблица 4 - Метрологические характеристики приборов модификаций NRM-Round-1535, NRM-Round-1850 и NRM-Round-6550
|
Наименование характеристики |
Значение | ||
|
Модификация |
NRM-Round-1535 |
NRM-Round-1850 |
NRM-Round-6550 |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,015 до 400 | ||
|
Пределы допускаемой абсолютной погрешности измерений отклонения от круглости, мкм2) |
±(0,025+0,03Х) 1) , где Х — измеренное значение отклонения от круглости, мкм | ||
|
Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм3) |
0,025+0,0005H, где H - расстояние от поверхности рабочего стола, мм |
0,045+0,0005H, где H - расстояние от поверхности рабочего стола, мм | |
|
Предел допускаемой абсолютной осевой погрешности шпинделя, мкм3) |
0,025+0,0006R, где R - расстояние от центра вращения шпинделя, мм |
0,040+0,0006R, где R - расстояние от центра вращения шпинделя, мм | |
|
1) На высоте не более 25 мм над уровнем стола; 2) При следующих условиях измерений: метод анализа - МСС, фильтр Гаусса, полоса пропускания фильтра 1-500, скорость вращения - 4 об/мин; 3) При следующих условиях измерений: метод анализа - LSC, фильтр Гаусса, полоса пропускания фильтра 1-50, скорость вращения - 4 об/мин | |||
Таблица 5 - Технические характеристики приборов модификаций NRM-Round-1535, NRM-Round-1850 и NRM-Round-6550
|
Наименование характеристики |
Значение | ||
|
Модификация |
NRM-Round-1535 |
NRM-Round-1850 |
NRM-Round-6550 |
|
Диапазон перемещений по оси Z, мм |
от 0 до 350 |
от 0 до 500 |
от 0 до 500 |
|
Предел допускаемого |
3,3 (на длине 100 мм) | ||
|
отклонения от прямолинейности по оси Z, мкм | |||
|
Диапазон перемещений по оси Х, мм |
от 0 до 150 |
от 0 до 180 |
от 0 до 650 |
|
Диаметр рабочего стола, мм |
200 |
320 | |
|
Максимальная масса измеряемой детали, кг |
30 |
50 |
80 |
|
Наибольший измеряемый диаметр, мм |
300 |
400 |
700 |
|
Габаритные размеры, мм, не более | |||
|
- длина |
900 |
900 |
1050 |
|
- ширина |
740 |
740 |
740 |
|
- высота |
1700 |
1700 |
1880 |
|
Масса, кг, не более |
300 |
400 |
520 |
Таблица 6 - Метрологические и технические характеристики приборов модификаций
NRM-RoundPro-2550-CNC и NRM-RoundPro-2750-CNC
|
Наименование характеристики |
Значение | |
|
Модификация |
NRM-RoundPro-2550-CNC |
NRM-RoundPro-2750-CNC |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,015 до 400 | |
|
Пределы допускаемой абсолютной погрешности измерений отклонения от круглости, мкм2) |
±(0,025+0,03Х) 1) , где Х — измеренное значение отклонения от круглости, мкм | |
|
Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм3) |
0,025+0,0005H, где H - расстояние от поверхности рабочего стола, мм | |
|
Предел допускаемой абсолютнойосевой погрешности шпинделя, мкм3) |
0,025+0,0006R, где R - расстояние от центра вращения шпинделя, мм | |
|
1) На высоте не более 25 мм над уровнем стола; 2) При следующих условиях измерений: метод анализа - МСС, фильтр Гаусса, полоса пропускания фильтра 1-500, скорость вращения - 4 об/мин; 3) При следующих условиях измерений: метод анализа - LSC, фильтр Гаусса, полоса пропускания фильтра 1-50, скорость вращения - 4 об/мин | ||
Таблица 7 - Технические характеристики приборов модификаций NRM-RoundPro-2550-CNC и NRM-RoundPro-2750-CNC
|
Наименование характеристики |
Значение | |
|
Модификация |
NRM-RoundPro-2550-CNC |
NRM-RoundPro-2750-CNC |
|
Диапазон перемещений по оси Z, мм |
от 0 до 500 | |
|
Предел допускаемого отклонения от прямолинейности по оси Z, мкм |
0,3 (на длине 100 мм) | |
|
Диапазон перемещений по оси Х, мм |
от 0 до 250 |
от 0 до 270 |
|
Диаметр рабочего стола, мм |
280 | |
|
Максимальная масса измеряемой детали, кг |
30 | |
|
Наибольший измеряемый диаметр, мм |
420 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
920 740 1880 |
920 740 1880 |
|
Масса, кг, не более |
400 |
450 |
Таблица 8 - Технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % |
от +18 до +22 от 0 до 80, без конденсации |
|
Параметры электропитания - напряжение, В - частота, Гц - мощность, Вт, не более |
от 198 до 242 включ. 50±2,5 800 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку.
Комплектность
Таблица 9 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол |
|
Прибор для измерений отклонений формы и расположения поверхностей вращения |
Norgau NRM (в зависимости от модификации) |
1 шт. |
|
Щуп стандартный диаметром не более 2 мм |
- |
1 шт. |
|
Руководство по эксплуатации |
26.51.66-007-49360276-2024РЭ |
1 экз. |
|
Паспорт |
НКР.001ПС (для модификаций NRM-Round-1535, NRM-Round-1850 и NRM-Round-6550) НКР.002ПС (для модификаций NRM-RoundPro-2530, NRM-RoundPro-2540, NRM-RoundPro-2750) НКР.003ПС (для модификаций NRM-RoundPro-2550-CNC, NRM-RoundPro-2750-CNC) |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделе 2.3 «Использование изделия» документа 26.51.66-007-49360276-2024РЭ «Приборы для измерений отклонений формы и расположения поверхностей вращения Norgau NRM. Руководство по эксплуатации»
Нормативные документы
Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения утвержденная приказом Росстандарта № 1321 от 30.05.2024
ТУ 26.51.66-007-49360276-2024 «Приборы для измерений отклонений формы и расположения поверхностей вращения Norgau NRM. Технические условия»
