Измерители толщины дорожной разметки Zehntner ZMM 5000
| Номер в ГРСИ РФ: | 96533-25 |
|---|---|
| Производитель / заявитель: | Фирма "Zehntner GmbH Testing Instruments", Швейцария |
Измерители толщины дорожной разметки Zehntner ZMM 5000 (далее - измерители толщины) предназначены для измерения толщины сухого слоя краски, нанесенной при проведении дорожной разметки.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96533-25 | ||||||||||||
| Действует | по 30.09.2030 | ||||||||||||
| Наименование | Измерители толщины дорожной разметки | ||||||||||||
| Модель | Zehntner ZMM 5000 | ||||||||||||
| Приказы |
№2109 от
30.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b29dbbff-e1c5-4690-dc5d-37a989b863ff | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Zehntner GmbH Testing Instruments, ШВЕЙЦАРИЯ, Gewerbestrasse, 4, CH-4450 Sissach
Поверка
| Методика поверки / информация о поверке |
РТ-МП-294-445-2025 Государственная система обеспечения единства измерений. Измерители толщины дорожной разметки Zehntner ZMM 5000. Методика поверки
(с 30.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96533-25: Описание типа
2025-96533-25.pdf
|
Скачать | 132.9 КБ | |
|
96533-25: Методика поверки
РТ-МП-294-445-2025
2025-mp96533-25.pdf
|
Скачать | 831.8 КБ |
Описание типа
Назначение
Измерители толщины дорожной разметки Zehntner ZMM 5000 (далее - измерители толщины) предназначены для измерения толщины сухого слоя краски, нанесенной при проведении дорожной разметки.
Описание
Измерители толщины представляют собой переносные приборы, состоящие из неразборного корпуса, в котором размещена головка измерительная цифровая, обеспечивающая снятие показаний. Результаты измерений выводятся на жидкокристаллический экран передней панели головок. Питание головок осуществляется от элемента питания.
Принцип действия головок основан на преобразовании линейных перемещений измерительного стержня в показания цифрового отсчетного устройства. В корпус также встроен передаточный механизм, который обеспечивает передачу перемещения измерительного рычага измерителя толщины на измерительный наконечник головки измерительной.
Нанесение знака поверки на измерители толщины не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус измерителя толщины способом гравировки и на маркировочную табличку типографским методом.
Общий вид измерителей толщины представлен на рисунке 1.

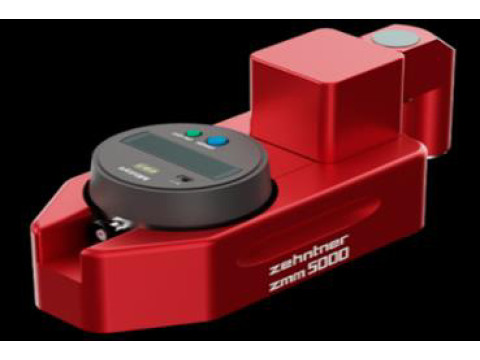

Рисунок 1 - Общий вид средства измерений
Место нанесения заводского номера

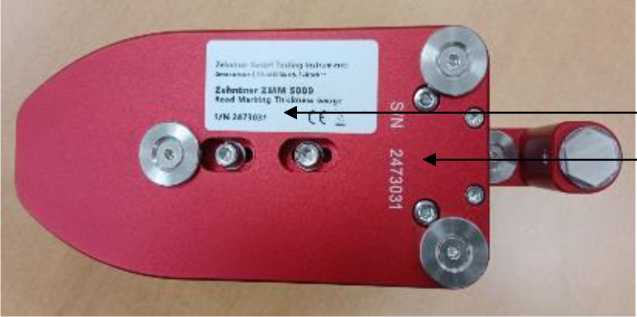

Рисунок 2 - Место нанесения заводского номера
Пломбирование измерителей толщины не предусмотрено.
Программное обеспечение
Измерители толщины имеют встроенное программное обеспечение, которое записывается в энергонезависимую память головки при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификационные данные ПО отсутствуют. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
Программное обеспечение недоступно для просмотра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм |
от -12,5 до +12,5 |
|
Дискретность отсчета головки измерительной, мм |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
длина |
180 |
|
ширина |
70 |
|
высота |
80 |
|
Масса, кг, не более |
1,150 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель толщины дорожной разметки |
Zehntner ZMM 5000 |
1 шт. |
|
Элемент питания для головки измерительной |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Методика проведения измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1»10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Измеритель толщины дорожной разметки Zehntner ZMM 5000. Стандарт предприятия
