Хроматографы газовые EXPEC G-Chrom 2306
| Номер в ГРСИ РФ: | 96534-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Hangzhou EXPEC Technology Co., Ltd.", Китай |
Хроматографы газовые EXPEC G-Chrom 2306 (далее - хроматографы) предназначены для измерений содержания (массовой концентрации, молярной концентрации, массовой доли, объемной доли, молярной доли) неорганических и органических соединений в образцах различного происхождения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96534-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 30.09.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Хроматографы газовые | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | EXPEC G-Chrom 2306 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
EXPEC G-Chrom MS SQ EXPEC G-Chrom MS SQ Pro |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2109 от
30.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5e74225f-4c86-1d84-0000-c8fc623fd59f | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Hangzhou EXPEC Technology Co., Ltd., КИТАЙ, 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-205-16-2025 Государственная система обеспечения единства измерений. Хроматографы газовые EXPEC G-Chrom 2306. Методика поверки
(с 30.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96534-25: Описание типа
2025-96534-25.pdf
|
Скачать | 234.1 КБ | |
|
96534-25: Методика поверки
РТ-МП-205-16-2025
2025-mp96534-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Хроматографы газовые EXPEC G-Chrom 2306 (далее - хроматографы) предназначены для измерений содержания (массовой концентрации, молярной концентрации, массовой доли, объемной доли, молярной доли) неорганических и органических соединений в образцах различного происхождения.
Описание
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке и последующем их детектировании.
Хроматографы состоят из основного блока, включающего устройства ввода проб (инжекторы, дозирующие краны или автоматические дозаторы), термостат колонок, детекторы, блоки контроля газовых потоков. На передней панели хроматографов раположен сенсорный ЖК-дисплей, с помощью которого можно выполнять остановку метода, отслеживать текущее состояние, параметры метода.
В зависимости от аналитических задач хроматографы могут комплектоваться встраиваемыми детекторами: по теплопроводности (ДТП), пламенно-ионизационным (ПИД), пламенно-фотометрическим (ПФД), электронно-захватным (ЭЗД). Одновременно могут быть установлены до четырех встраиваемых детекторов.
Отдельно стоящие одноквадрупольные масс-спектрометрические детекторы представлены в двух исполнениях: EXPEC G-Chrom MS SQ и EXPEC G-Chrom MS SQ Pro, отличаются разными источниками ионизации. EXPEC G-Chrom MS SQ комплектуется источником ионизации электронный удар (EI), EXPEC G-Chrom MS SQ Pro может оснащаться тремя источниками ионизации: электронный удар (EI), химическая ионизация (CI), электронный удар с усиленным ионным током (SIP).
Термостат колонок хроматографа снабжен такими функциями, как программирование температуры, быстрое повышение и понижение температуры. Регулирование температуры термостата обеспечивается с помощью сенсорного экрана и рабочей станции.
Дополнительно хроматографы могут комплектоваться автоматическими дозаторами жидких проб, автоматическими дозаторами равновесной паровой фазы, комбинированными автоматическими дозаторами, термодесорберами, пиролизером, метанатором, дозирующими и/или переключающими кранами, дозаторами сжиженных газов, модулем для концентрирования проб и/или отбора проб и другими дополнительными устройствами, необходимыми для определенного анализа. Также предусмотрено использование ручного ввода проб через инжектор на блоке хроматографа.
Общий вид хроматографа приведен на рисунках 1 - 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю панель корпусов хроматографа и масс-спектрометрического детектора в виде наклейки с нанесением информации полиграфическим способом. Место нанесения серийного номера указано на рисунке 3.
Серийный номер детектора масс-спектрометрического, входящего в комплектность средства измерений, приводится в паспорте на хроматограф.

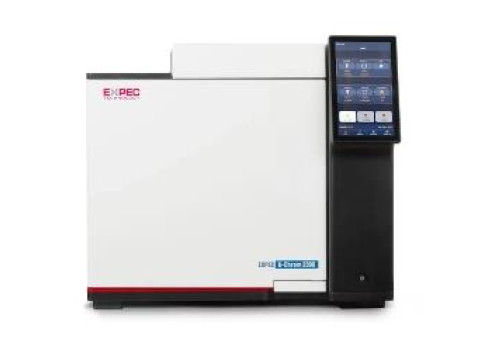

Рисунок 1 - Общий вид хроматографа газового EXPEC G-Chrom 2306

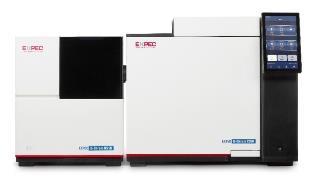

Рисунок 2 - Общий вид хроматографа газового EXPEC G-Chrom 2306 c масс-спектрометрическим детектором

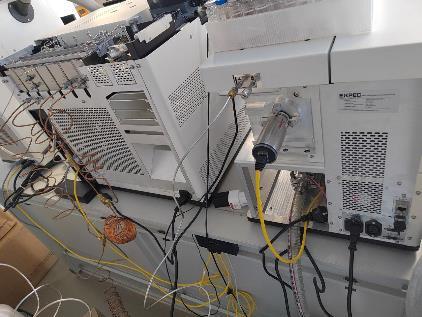

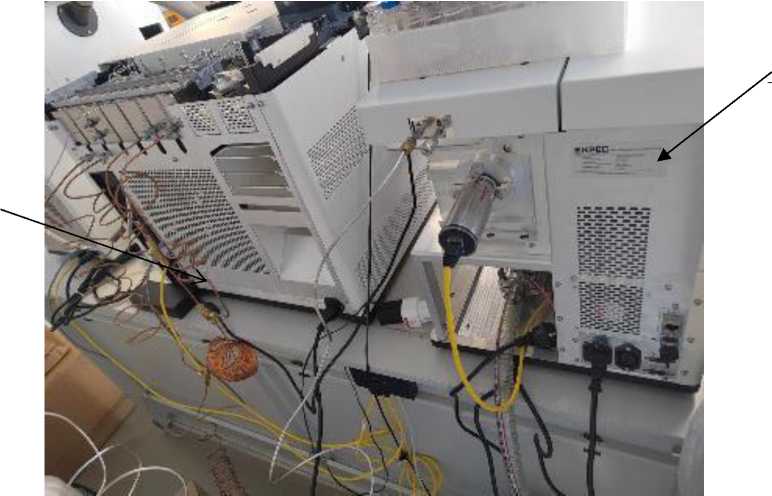

Рисунок 3 - Место нанесения серийного номера хроматографа и масс-спектрометрического деректора
Место нанесения серийного номера на хроматограф
Место нанесения серийного номера на масс-спектрометрический детектор
Программное обеспечение
Программное обеспечение (далее - ПО) MassExpert и GC Elaboration (Acquisition.V1.1.A) позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, осуществлять сбор экспериментальных данных, сохранять полученные результаты, проводить самодиагностику прибора.
ПО Data Analysis software и GC Elaboration (Analysis V1.1.A) позволяет обрабатывать экспериментальные данные.
ПО MassExpert и Data Analysis software совместимы при работе с одноквадрупольным масс-спектрометрическим детектором и детекторами ПИД, ПФД, ДТП, ЭЗД,
ПО GC Elaboration совместимо при работе с детекторами ПИД, ПФД, ДТП, ЭЗД.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MassExpert |
GC Elaboration |
Data Analysis software |
|
Номер версии (идентификационный номер ПО), не ниже |
MassExpert. POO1.VO1A.OO1 |
Acquisition.Vl.l.A Analysis V1.1.A |
Py.Analyse. P001.V01A.001 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики хроматографов газовых EXPEC G-Chrom 2306 с детекторами ПИД, ДТП, ЭЗД, ПФД
|
Наименование характеристики |
Значение | |
|
Уровень флуктуационных шумов нулевого сигнала, не более: | ||
|
ПИД, А ДТП, В ЭЗД, В ПФД, А |
2,5-10-14 5 •Ю-4 5-10-6 1-10-12 | |
|
Предел детектирования (контрольное вещество), не более: | ||
|
ПИД, гС/с (по гексадекану) ДТП, г/см3 (по гексадекану) ЭЗД, г/с (по линдану) ПФД, гР/с (по метафосу) гБ/с (по метафосу) |
4,5-10-12 2,5-10-9 5-10-14 9-10-14 1,3-10-13 | |
|
Предел допускаемого относительного СКО выходного |
при автоматическом |
при ручном |
|
сигнала хроматографа с указанными детекторами, %: |
дозировании |
дозировании |
|
- времени удерживания | ||
|
ПИД |
0,2 |
0,5 |
|
ДТП |
0,2 |
0,3 |
|
ЭЗД |
0,2 |
0,3 |
|
ПФД (фосфор) |
0,1 |
0,3 |
|
ПФД (сера) |
0,1 |
0,3 |
|
- площади пика | ||
|
ПИД |
3 |
6 |
|
ДТП |
3 |
6 |
|
ЭЗД |
5 |
8 |
|
ПФД (фосфор) |
5 |
6 |
|
ПФД (сера) |
6 |
7 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа с указанными детекторами, %: ПИД ДТП ЭЗД ПФД |
при автоматическом дозировании ±4 ±5 ±10 ±10 |
Таблица 3 - Метрологические характеристики хроматографов газовых EXPEC G-Chrom 2306 с масс-спектрометрическими детекторами EXPEC G-Chrom MS SQ и EXPEC G-Chrom MS SQ Pro
|
Наименование характеристики |
Значение | |
|
Диапазон массовых чисел, а.е.м. |
от 1,5 до 1200 | |
|
Чувствительность (отношение сигнал/шум) при дозировании 10 пг гексахлорбензола для обоих исполнений, EI, не менее |
2200:1 | |
|
Чувствительность (отношение сигнал/шум) для EXPEC G-Chrom MS SQ Pro при дозировании 10 пг гексахлорбензола, SIP, не менее |
3000:1 | |
|
Предел допускаемого относительного СКО выходного сигнала хроматографа с указанными детекторами (по времени удерживания/по площади пика), %: - детектора масс-спектрометрического EXPEC G-Chrom MS SQ - детектора масс-спектрометрического EXPEC G-Chrom MS SQ Pro |
при автоматическом дозировании 0,2/4 0,2/4 |
при ручном дозировании 0,5/8 0,5/8 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа с указанными детекторами, %: - детектора масс-спектрометрического EXPEC G-Chrom MS SQ - детектора масс-спектрометрического EXPEC G-Chrom MS SQ Pro |
при автоматическом дозировании ±5 ±5 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50 ± 1 |
|
Потребляемая мощность, В^А, не более: | |
|
- хроматографа EXPEC G-Chrom 2306 |
2500 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ |
450 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ Pro |
450 |
|
Масса, кг, не более: | |
|
- хроматографа EXPEC G-Chrom 2306 |
38 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ |
30 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ Pro |
30 |
|
Габаритные размеры (ВхШхГ), мм, не более: | |
|
- хроматографа EXPEC G-Chrom 2306 |
490x560x560 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ |
424x355x525 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ Pro |
424x355x525 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), % - атмосферное давление, кПа |
от +15 до +35 от 20 до 90 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый |
EXPEC G-Chrom 2306 |
1 экз. |
|
Детекторы: по теплопроводности |
ДТП |
по заказу |
|
пламенно-ионизационный |
ПИД |
по заказу |
|
пламенно-фотометрический |
ПФД |
по заказу |
|
электронно-захватный |
ЭЗД |
по заказу |
|
масс-спектрометрический |
EXPEC G-Chrom MS SQ |
по заказу |
|
масс-спектрометрический |
EXPEC G-Chrom MS SQ Pro |
по заказу |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Государственная поверочная схема для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта от 28.12.2024 г. № 3158
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»
Стандарт предприятия компании Hangzhou EXPEC Technology Co., Ltd, Китай
