Преобразователи давления 1508 (далее - преобразователи) предназначены для непрерывных измерений и преобразования измеренных значений абсолютного и избыточного давления жидкостей и газов в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал.

Информация по Госреестру

Основные данные
Номер по Госреестру 96536-25
Действует по 30.09.2030
Наименование Преобразователи давления
Модель 1508
Приказы
2109 от 30.09.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 74016bb6-7cb6-1024-79e0-2d572b4601f8
Испытания
Дата Модель Заводской номер
01.08.2025 JP12412565001
01.08.2025 JP12412565004
01.08.2025 JP12412565008
Производитель / Заявитель

Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd., КИТАЙ, 1508, Jinshao Road, Baoshan District, Shanghai

Поверка

Методика поверки / информация о поверке
РТ-МП-890-202-2025 Государственная система обеспечения единства измерений. Преобразователи давления 1508. Методика поверки (с 30.09.2025)
Межповерочный интервал / Периодичность поверки
2 года для пределов допускаемой основной приведенной к настроенному диапазону измерений погрешности ±0,05 %
3 года для пределов допускаемой основной приведенной к настроенному диапазону измерений погрешности ±0,075 %, ±0,1 %, ±0,2 % и ±0,5 %
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 1476 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Преобразователи давления 1508 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

96536-25: Описание типа
2025-96536-25.pdf
Скачать 234.2 КБ
96536-25: Методика поверки РТ-МП-890-202-2025
2025-mp96536-25.pdf
Скачать 1.7 MБ

Описание типа

Назначение

Преобразователи давления 1508 (далее - преобразователи) предназначены для непрерывных измерений и преобразования измеренных значений абсолютного и избыточного давления жидкостей и газов в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал.

Описание

Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки.

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления резистивных элементов, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналоговоцифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на дисплей и(или) на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА совмещенный с цифровым сигналом.

Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками, наличием дисплея, типами присоединений к процессу.

1508Х1Х2Х3Х4Х5Х6Х7Х8Х9Х10Х11Х12

Рисунок 1 - Схема условного обозначения исполнений преобразователя

Таблица 1 - Расшифровка структуры условного обозначения исполнений преобразователя

Индекс

Описание

X1

Диапазон измерений:

S602 - от -6 кПа до 6 кПа

S403 - от -40 кПа до 40 кПа

S254 - от -100 кПа до 250 кПа S105 - от -100 кПа до 1000 кПа S305 - от -100 кПа до 3000 кПа S106 - от -100 кПа до 10000 кПа S406 - от -100 кПа до 40000 кПа S1000 - от -100 кПа до 100000 кПа

X2

Вид измеряемого давления:

G - преобразователи избыточного давления N - преобразователи давления-разрежения А - преобразователи абсолютного давления

Хз

Материал мембраны:

S - нержавеющая сталь 316/316L

H - сплав Хастеллой

L - нержавеющая сталь 316L с позолотой

Т - тантал

Х4

Жидкость, заполняющая мембрану: S - силиконовая жидкость D - фторсодержащая жидкость

Х5

Способ герметизации:

S - прокладка из фторкаучука

С - прокладка из бутадиен-нитрильного каучука F - приварное уплотнение из нержавеющей стали N - низкотемпературный фторкаучук

Х6

Структура чувствительного элемента:

/F - герметичная мембранная коробка используется при давлении ниже 1 МПа

Х7

Материал корпуса:

Т30 - нержавеющая сталь 316

Т10 - нержавеющая сталь 304

Т2 - алюминиевый сплав

Х8

Электрическое присоединение:

R1 - водонепроницаемая конфигурация, резьба M20*1,5, заглушка PVC

R2 - взрывозащищенная конфигурация, резьба 1/2NPT, заглушка из нержавеющей стали

R3 - взрывозащищенная конфигурация, резьба M20*1,5, заглушка из нержавеющей стали

R4 - взрывозащищенная конфигурация, с резьбовым электрическим интерфейсом

Х9

Выходной сигнал:

F - 4-20 мА, двухпроводная система

H - 4-20 мА + HART, двухпроводная система

A - 4-20 мА, двухпроводная система, искробезопасный

E - 4-20 мА + HART + 2 канала PNP

B - 4-20 мА + HART, двухпроводная система, искробезопасный

Индекс

Описание

Xio

Конфигурация версии HART: * - отсутствует 5 - пятая 7 - седьмая

X11

Дисплей:

А - без дисплея

С - дисплей LCD

D - низкотемпературный ЖК-дисплей

LI - индикатор выходного сигнала (тип 756)

X12

Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, %:

А2 - 0,05

А3 - 0,075

А4 - 0,1

А5 - 0,2

А6 - 0,5

Примечание:

Конкретные значения указаны в паспорте преобразователя.

Нижний предел измерений для преобразователей абсолютного давления равен 0.

При отсутствии в обозначении исполнения отдельных позиций, последующие позиции сдвигаются влево.

Общий вид преобразователей представлен на рисунке 2.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 3.

Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.

Пломбирование преобразователей не предусмотрено.

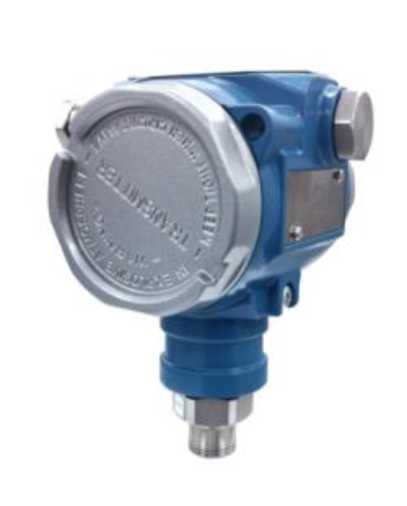

Преобразователь давления 1508 со штуцерным подключением без дисплея

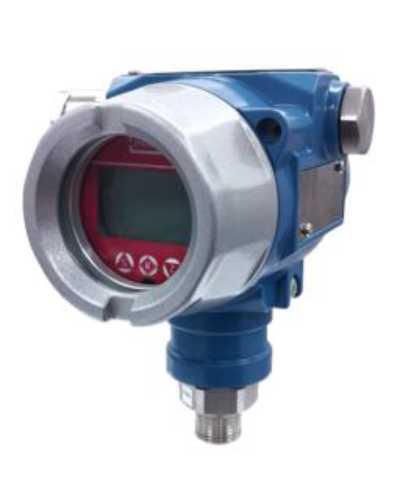

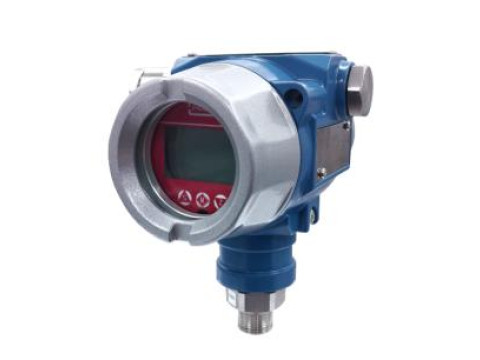

Преобразователь давления 1508 со штуцерным подключением с дисплеем

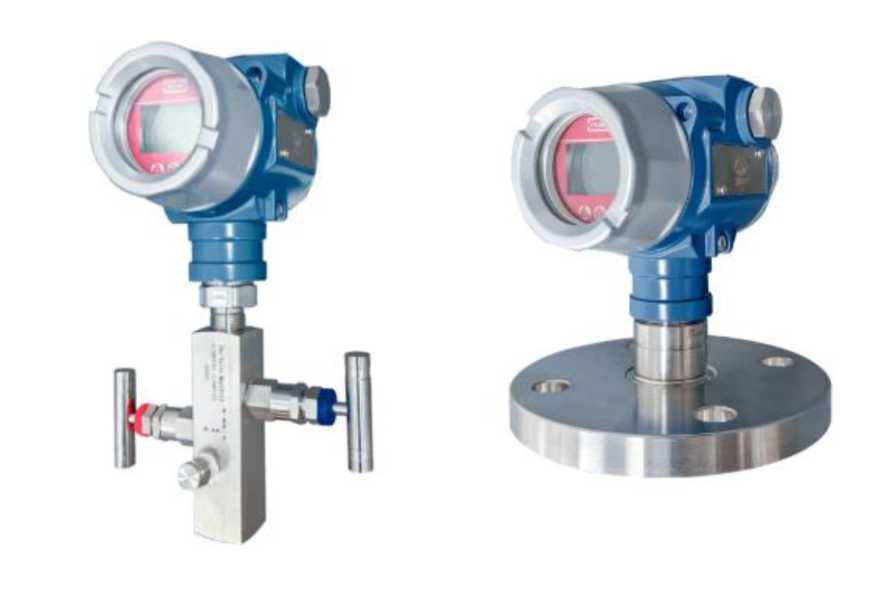

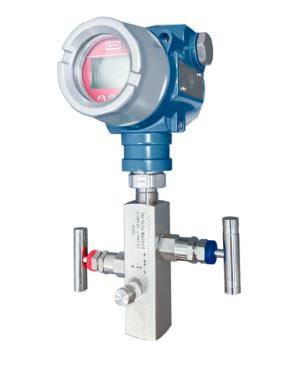

Преобразователь давления 1508 с вентильным блоком

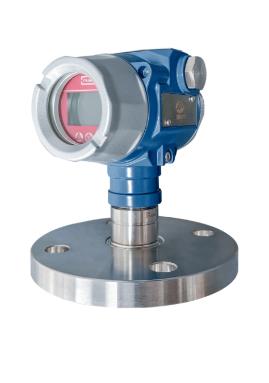

Преобразователь давления 1508 с фланцевым присоединением

Рисунок 2 - Общий вид преобразователей давления 1508

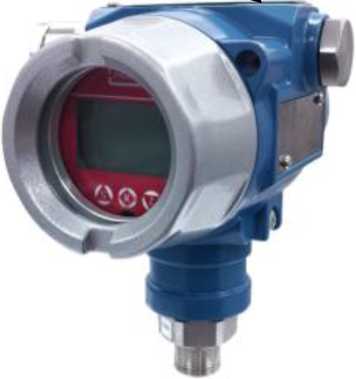

Место нанесения заводского номера

Рисунок 3 - Места нанесения заводского номера

Программное обеспечение

Преобразователи давления 1508 имеют встроенное метрологически значимое программное обеспечение (далее - ПО).

Встроенное метрологически значимое ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей, записи и хранения измеренных данных.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HART 1508

Номер версии (идентификационный номер) ПО, не ниже

3,0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Код диапазона измерений

S602

S403

S254

S105

Границы диапазона возможных настроек (от Рmin до Pmax), кПа 1)

от -6 до 6

от -40 до 40

от -100 до 250

от -100 до 1000

Минимальный верхний предел измерений, кПа

0,06

0,4

2,5

10

Давление перегрузки, МПа

4

4

4

10

Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, у, % 2)’ 3)

- r < 5

- 5< r < 10

- r < 10

- r > 10

±0,05; ±0,075; ±0,1 ±0,1; ±0,2; ±0,5 --

-

±0,05; ±0,075; ±0,1; ±0,2;

±(0,01+0,004-r)

-

±0,05; ±0,075; ±0,1; ±0,2;

±(0,01+0,004т)

-

±0,05; ±0,075; ±0,1; ±0,2;

±(0,01+0,004т)

Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21°С до +25 °С), в диапазоне рабочих температур, %/28 °С: 3) - r < 20 - r < 30 - 30 < r < 50 - 30 < r < 150

-±(0,15^ДИмакс+0,075^ДИнастр)

-

-

-

±(0,1^ДИмакс+0,25^ДИнастр) ±(0,14^ДИмакс+0,15^ДИнастр)

±(0,25^ДИмакс+0,125^ДИнастр)

±(0,035^ДИмакс+0,125^ДИнастр)

±(0,25^ДИмакс+0,125^ДИнастр)

±(0,035^ДИмакс+0,125^ДИнастр)

Продолжение таблицы 3

Наименование характеристики

Значение

Код диапазона измерений

S305

S106

S406

S1000

Границы диапазона возможных настроек (от Рmin до Pmax), кПа 1)

от -100 до 3000

от -100 до 10000

от -100 до 40000

от -100 до 100000

Минимальный верхний предел измерений, кПа

30

100

400

1000

Давление перегрузки, МПа

10

40

100

160

Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, у, % 2)’ 3)

- r < 10

- r > 10

±0,05; ±0,075; ±0,1; ±0,2;

±(0,01+0,004-r)

±0,05; ±0,075; ±0,1; ±0,2; ±(0,01+0,004т)

±0,05; ±0,075; ±0,1; ±0,2 ±(0,01+0,004т)

±0,075; ±0,1; ±0,2; ±0,5 ±(0,01+0,004т)

Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21 °С до +25 °С), в диапазоне рабочих температур, %/28 °С 3) - r < 5 - r < 20 - r < 30 - 30 < r < 50 - 30 < r < 150

-

-±(0,25^ДИмакс+0,125^ДИнастр)

±(0,035^ДИмакс+0,125^ДИнастр)

-

±(0,25^ДИмакс+0,125^ДИнастр)

±(0,035^ДИмакс+0,125^ДИнастр)

±(0,1-ДИмаКс+0,15-ДИнас1р) -

-

-

-

±(0,1'ДИмакс+0,15'ДИнаетр) -

-

-

-

Продолжение таблицы 3

Наименование характеристики

Значение

Код диапазона измерений

S305

S106

S406

S1000

Примечания:

1) Нижняя граница диапазона возможных настроек (Pmin) для преобразователей абсолютного давления равна 0.

2) Коэффициент перенастройки г=ДИмакс/ДИнастр. Минимальный шаг перенастройки равен единице последнего разряда показаний дисплея преобразователя.

3) Конкретное значение приведено в паспорте преобразователя.

Нижний предел измерений для преобразователей абсолютного давления равен 0.

Преобразователи имеют функцию выбора других единиц измерений давления, допускаемых к применению в Российской Федерации.

Вариация выходного сигнала Yr не должна превышать значения допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений |у|.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Выходные сигналы:

- аналоговый (в виде сигнала постоянного тока), мА

- цифровой

от 4 до 20

HART

Напряжение питания постоянного тока, В

от 16,5 до 42,4

Нормальные условия:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +21 до +25 80 от 84,0 до 106,7

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от -60 до +60

96 (без конденсации) от 84,0 до 106,7

Маркировка взрывозащиты

1Ex db IIC T6...T1 Gb X 0Ex ia IIC T6...T1 Ga X Ex tb IIIC T80°C Db X

Масса, кг, не более 1)

17,9

Габаритные размеры преобразователя (длинахширинахвысота), мм, не более 2)

600x500x1000

Примечание:

1) С учетом массы капиллярных трубок, фланцев, выносных мембран.

2) Без учета капиллярных трубок, фланцев, выносных мембран.

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь давления

1508

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз. 1)

Примечание:

1) Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес.

Сведения о методах измерений

приведены в разделе 5 «Принцип действия» Руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»

Стандарт предприятия «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай
