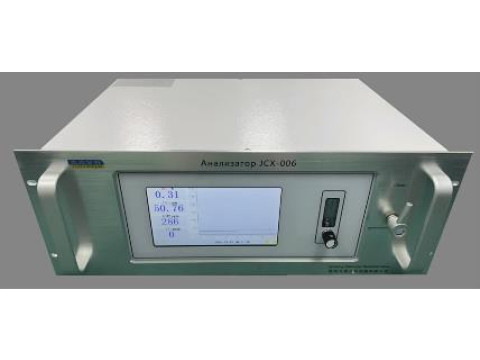

Анализаторы JCX-006
| Номер в ГРСИ РФ: | 96541-25 |
|---|---|
| Производитель / заявитель: | Suzhou Jiuju Analytical Instrument Co., Ltd., КИТАЙ |
Анализаторы JCX-006 (далее - анализаторы) предназначены для измерений содержания водорода (H2), кислорода (O2), оксида углерода (CO) и диоксида углерода (CO2) в газовых средах на предприятиях металлургической, нефтехимической и аэрокосмической отраслей промышленности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96541-25 | ||||||
| Действует | по 01.10.2030 | ||||||
| Наименование | Анализаторы | ||||||
| Модель | JCX-006 | ||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a6544f85-a781-3bdb-c3b2-09a6c23f7932 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Suzhou Jiuju Analytical Instrument Co., Ltd., КИТАЙ, E108, No. 60 Chuangye Street, High tech Zone, Suzhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП-800-2025 Государственная система обеспечения единства измерений. Анализаторы JCX-006. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
96541-25: Описание типа
2025-96541-25.pdf
|
Скачать | 163.4 КБ | |
|
96541-25: Методика поверки
МП-800-2025
2025-mp96541-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Анализаторы JCX-006 (далее - анализаторы) предназначены для измерений содержания водорода (H2), кислорода (O2), оксида углерода (CO) и диоксида углерода (CO2) в газовых средах на предприятиях металлургической, нефтехимической и аэрокосмической отраслей промышленности.
Описание
Принцип действия анализаторов основан на непрерывном преобразовании сигналов, поступающих от чувствительного элемента, с последующим отображением показаний измеренного значения на дисплее.
Анализаторы представляют собой одноканальные или многоканальные блочномодульные приборы в стационарном исполнении. Перечень определяемых компонентов определяется при заказе.
На лицевой панели анализаторов расположены сенсорный дисплей, индикатор расхода и клапан-регулятор, который предназначен для защиты сенсора кислорода от воздействий внешней среды.
На задней панели анализаторов расположены разъемы для электрического питания, элементы заземления, отверстия для забора и выдачи воздуха и разъемы для RS-485 и аналогового выхода от 4 до 20 мА.
Способ отбора пробы - принудительный, обеспечивается за счёт внутреннего побудителя расхода.
Анализатор обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в воздухе и отображение измеренных значений на дисплее;
- самодиагностика при включении и во время работы;
- передача данных на ПК при помощи RS-485.
Общий вид анализаторов приведен на рисунке 1.
Нанесение знака поверки и знака утверждения типа на анализаторы не предусмотрено. Анализаторы имеют серийные номера, которые в виде цифрового обозначения наносятся на идентификационную табличку (рисунок 2), расположенную на верхней панели прибора, типографским способом.
Пломбирование от несанкционированного доступа не предусмотрено.
Место размещения идентификационной таблички

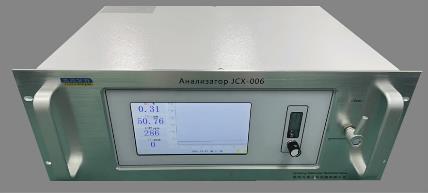

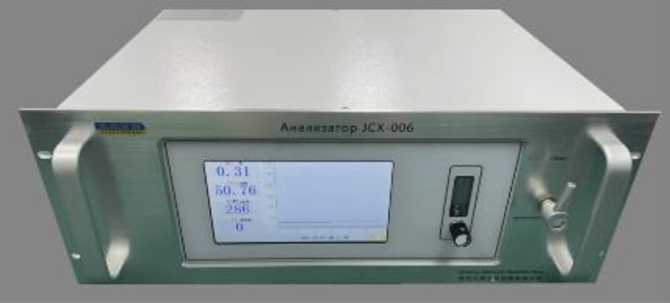

а) вид анализатора спереди

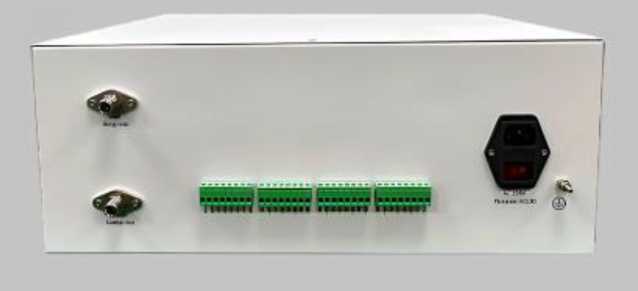

б) вид анализатора сзади
Рисунок 1 - Общий вид анализаторов JCX-006
|
Наименование |
Анализатор |
|
Обозначение |
JCX-006 |
|
Диапазоны измерений |
Н?: от 0 до 10 % Оь: от 0 до 10 млн 1 COs! от 0 до 500 МЛН"’ СО: от 0 до 25DO млн"; |
|
Питание |
AC22DV |
|
Серийный номер |
241026295336 |
|
Дата выпуска |
2024-12-10 |
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:
- измерение содержания определяемых компонентов и отображение на дисплее результатов измерений;
- управление заводскими настройками;
- настройка сигнализации;
- запись и резервирование измерительной информации.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Анализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
1.3X1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» - не является метрологически значимой частью и может принимать значения от 1 до 9 | |
Технические характеристики
Метрологические и основные технические характеристики анализаторов приведены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений | |
|
Приведенная1) |
Относительная | |||
|
Кислород (O2) |
от 0 до 100 млн 1 |
от 0 до 5 млн-1 включ. |
± 5 % |
- |
|
св. 5 до 100 млн-1 |
- |
± 5 % | ||
|
Оксид углерода (CO) |
от 0 до 2500 млн-1 |
от 0 до 50 млн-1 включ. |
± 6 % |
- |
|
св. 50 до 2500 млн-1 |
- |
± 5 % | ||
|
Диоксид углерода (CO2) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ. |
± 6 % |
- |
|
св. 50 до 500 млн-1 |
- |
± 5 % | ||
|
Водород (H2) |
от 0 до 10 % |
от 0 до 2,5 % включ. |
± 5 % |
- |
|
св. 2,5 до 10 % |
- |
± 5 % | ||
Приведена к верхнему пределу поддиапазона измерений.
1)
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний (Т90), с, не более |
15 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева анализатора, мин, не более |
10 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
230 50±13 |
|
Потребляемая электрическая мощность, Вт, не более |
150 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более |
от -30 до +45 от 70 до 120 95 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
483x172x374 |
|
Масса, кг, не более |
7,6 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и технического паспорта типографским способом.
Комплектность
Комплектность поставки анализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
JCX-006 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Технический паспорт |
- |
1 экз. |
|
Фильтр1) |
- |
- |
|
1) Опционально | ||
Сведения о методах измерений
приведены в разделе 6 «Подключение к газовому тракту» документа «Анализаторы JCX-006.
Руководство по эксплуатации».
Нормативные документы
СТП QBJIUJU2024 «Анализаторы JCX-006. Стандарт предприятия».
