Система лазерная координатно-измерительная сканирующая Trimble X7
| Номер в ГРСИ РФ: | 96550-25 |
|---|---|
| Производитель / заявитель: | Фирма "Trimble Germany GmbH", Германия |
Система лазерная координатно-измерительная сканирующая Trimble X7 (далее -система) предназначена для измерений длин и углов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96550-25 | ||||||
| Наименование | Система лазерная координатно-измерительная сканирующая | ||||||
| Модель | Trimble X7 | ||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 26177b51-ba7c-07c6-d314-0eea6e7a9122 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Trimble Germany GmbH, ГЕРМАНИЯ, Am Prime Parc 11, 65479 Raunheim
Поверка
| Методика поверки / информация о поверке |
МП-490-2024 Государственная система обеспечения единства измерений. Система лазерная координатно-измерительная сканирующая Trimble X7. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96550-25: Описание типа
2025-96550-25.pdf
|
Скачать | 123.4 КБ | |
|
96550-25: Методика поверки
МП-490-2024
2025-mp96550-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Система лазерная координатно-измерительная сканирующая Trimble X7 (далее -система) предназначена для измерений длин и углов.
Описание
Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.
Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Конструктивно сканеры представляют собой корпус с ручкой, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок.
Управление системами осуществляется при помощи кнопок, находящихся на корпусе управляющего блока и с помощью внешних устройств по радиоканалу сети Wi-Fi.
К данному типу систем относится система лазерная координатно-измерительная сканирующая Trimble X7, зав. № 89807077.

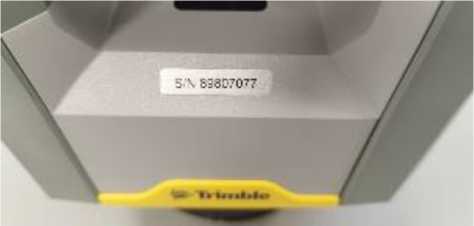

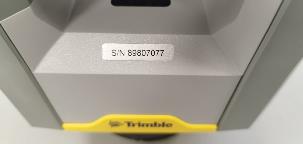

Заводской номер системы в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса системы. Общий вид маркировочных табличек представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации система не предусматривают внешних механических регулировок.
Общий вид системы представлен на рисунке 1.
Trimble X7

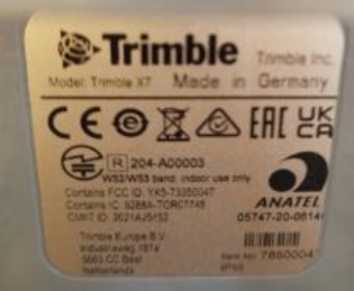

Рисунок 2 - Общий вид маркировочных табличек

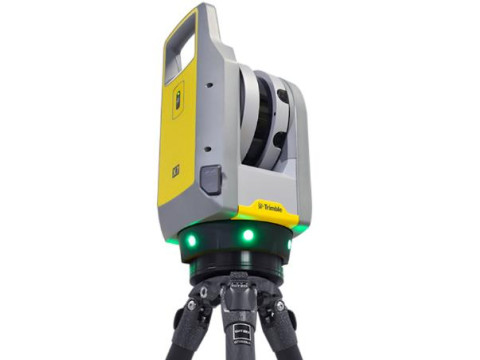

Рисунок 1 - Общий вид системы лазерной координатно-измерительной сканирующей
Программное обеспечение
Системы имеют метрологически значимое программное обеспечение (далее - ПО) «Trimble Perspective». Указанное программное обеспечение предназначено для взаимодействия электронных блоков, управления системой, осуществления измерений, обработки, хранения и передачи результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ВПО |
Trimble Perspective |
|
Номер версии (идентификационный номер) ПО |
R2.5.100 |
3.2.1.2111 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений приращения координат в условной системе координат по каждой из осей координат, м |
от 1,5 до 80 |
|
Диапазон измерений длин, м |
от 1,5 до 80 |
|
Допускаемое среднее квадратическое отклонение измерений длин мм |
1,2+10-10"6-L2) |
|
Пределы допускаемой абсолютной погрешности измерений длин,мм |
± (2+20^10-6 •L2)) |
|
Пределы допускаемой абсолютной погрешности измерений приращения координат в условной системе координат по каждой из осей координат, мм |
± (2+20^10-6 •L2)) |
|
Диапазон измерений углов, градус1) - горизонтальных - вертикальных |
от 0 до 360 от -140 до +140 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
21 |
|
Пределы допускаемой абсолютной погрешности измерений углов, секунда |
±36 |
|
1) Здесь и далее по тексту: градус, секунда - единицы измерений плоского угла; 2) Где L - расстояние до точки сканирования, мм | |
Таблица 3 -Технические характеристики
|
Наименование |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
|
Напряжение питания постоянного тока, В - внутренний аккумулятор - блок питания |
11,1 12,0 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
170x178x353 |
|
асса с аккумулятором, кг, не более |
5,8 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная сканирующая, заводской номер 89807077 |
Trimble X7 |
1 шт. |
|
Аккумулятор |
- |
3 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Картридер для SD карты |
- |
1 шт. |
|
Комплект кабелей для передачи данных |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Штатив |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Настройка» документа «Trimble X7. Система лазерная координатноизмерительная сканирующая. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374.
