Термопреобразователи сопротивления платиновые MINCO
| Номер в ГРСИ РФ: | 96551-25 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Minco Products, Inc.", США |
Термопреобразователи сопротивления платиновые MINCO (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры и контроля состояния подшипников.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96551-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления платиновые | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | MINCO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
S1432PA3F197 Dual S1432PA3F197 Single |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2121 от
01.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a6b8f940-1dbe-f096-5fd9-0e3c37c71581 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
MINCO Products, Inc, СОЕДИНЕННЫЕ ШТАТЫ, 7300 Commerce Lane North, Minneapolis, MN 55432
Поверка
| Методика поверки / информация о поверке |
МП-605-2024 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления платиновые MINCO. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96551-25: Описание типа
2025-96551-25.pdf
|
Скачать | 114.6 КБ | |
|
96551-25: Методика поверки
МП-605-2024
2025-mp96551-25.pdf
|
Скачать | 967.2 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые MINCO (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры и контроля состояния подшипников.
Описание
Принцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (далее по тексту - ЧЭ) от температуры.
Конструктивно ТС представляют собой тонкопленочный ЧЭ, который помещен в защитный корпус из нержавеющей стали. К корпусу присоединены удлинительные провода, выведенные наружу через специальное уплотнение.
Чувствительный элемент ТС имеет номинальную статистическую характеристику преобразования (далее - НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводов с ЧЭ - 3-х проводная.
Термопреобразователи выпущены в исполнениях S1432PA3F197 Dual и S1432PA3F197 Single, отличающихся наличием двух ЧЭ у исполнения S1432PA3F197 Dual.
ТС исполнения S1432PA3F197 Single изготовлены с заводскими номерами: RTD 307А (TE 10009); RTD 307B (TE 10010); RTD 306А (TE 10011); RTD 307А (TE 20009); RTD 307B (TE 20010); RTD 306А (TE 20011); RTD 306B (TE 20012).
ТС исполнения S1432PA3F197 Dual изготовлены с заводскими номерами: RTD 309А (TE 10001), RTD 310В (TE 10002), RTD 310A (TE 10003), RTD 309В (TE 10004),
RTD 304А (TE 10005), RTD 301А (TE 10006), RTD 303А (TE 10008), RTD 306B (TE 10012),
RTD 300А (TE 10013), RTD 309А (TE 20001), RTD 310В (TE 20002), RTD 310A (TE 20003),
RTD 309В (TE 20004), RTD 304А (TE 20005), RTD 301А (TE 20006), RTD 303А (TE 20008),
RTD 300А (TE 20013).
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из букв латинского алфавита и арабских цифр, нанесен на индивидуальный шильдик методом печати.
Общий вид ТС представлен на рисунке 1.
Индивидуальный шильдик с указанием места нанесения заводского номера представлен на рисунке 2.
Нанесение знака поверки на ТС и пломбирование не предусмотрено.
а)
б)

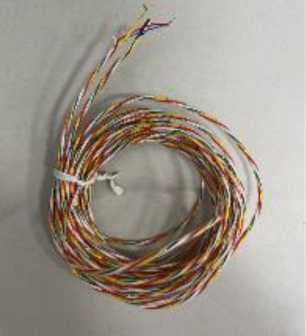

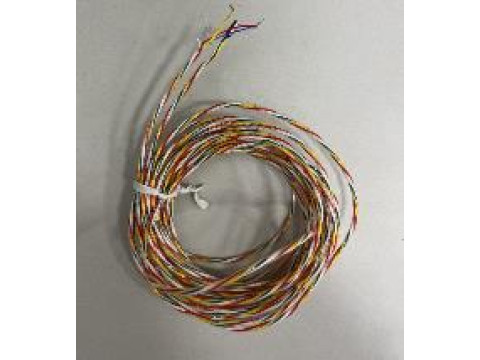

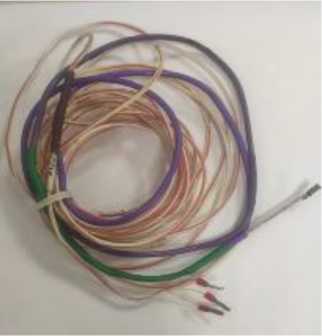

Рисунок 1 - Общий вид ТС: а) исполнение S1432PA3F197 Dual; б) исполнение S1432PA3F197 Single
Место нанесения
заводского номера

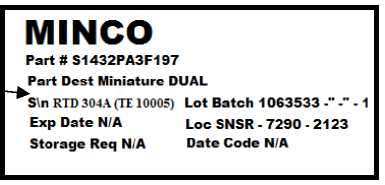

Рисунок 2 - Индивидуальный шильдик с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -50 до +150 |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C |
±1,5 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина ЧЭ, мм |
10 |
|
Длина удлинительных проводов, мм, не более |
5000 |
|
Номинальное значение сопротивления ТС при 0 °С, Ом |
100 |
|
Электрическое сопротивление изоляции ТС, МОм, не менее |
10 |
|
Масса, кг, не более |
0,1 |
|
Схема соединения внутренних проводов с ЧЭ |
3-х проводная |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -40 до +85 95 от 84 до 106 |
|
Примечание - Длина удлинительных проводов и масса приведены в паспортах на изделия | |
Знак утверждения типа
наносится на титульный лист паспорта методом штемпелевания.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
MINCO |
24 шт. |
|
Паспорт |
_ |
24 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание и характеристики» паспорта.
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
