Измерители влажности РОСА-01
| Номер в ГРСИ РФ: | 96560-25 |
|---|---|
| Производитель / заявитель: | ООО "ИТА Про", г. Санкт-Петербург |
Измерители влажности РОСА-01 (далее - измерители) предназначены для измерений молярной доли влаги и содержания кислорода в трубопроводах и газоходах (круглого или прямоугольного сечения) систем автоматического контроля, регулирования и управления технологическими процессами, экологического мониторинга.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96560-25 | ||||||
| Действует | по 01.10.2030 | ||||||
| Наименование | Измерители влажности | ||||||
| Модель | РОСА-01 | ||||||
| Приказы |
№2121 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e88d0e63-3c92-dc00-8eb3-4f3a8cc97be9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИТА Про», РОССИЯ, 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49
Поверка
| Методика поверки / информация о поверке |
МП-785-2025 Государственная система обеспечения единства измерений. Измерители влажности РОСА-01. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96560-25: Описание типа
2025-96560-25.pdf
|
Скачать | 231.4 КБ | |
|
96560-25: Методика поверки
МП-785-2025
2025-mp96560-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Измерители влажности РОСА-01 (далее - измерители) предназначены для измерений молярной доли влаги и содержания кислорода в трубопроводах и газоходах (круглого или прямоугольного сечения) систем автоматического контроля, регулирования и управления технологическими процессами, экологического мониторинга.
Описание
Измерители представляют собой стационарные, автоматические приборы непрерывного действия.
Конструктивно измерители состоят из датчика и блока управления.
Принцип действия измерителей основан на электрохимическом методе. В датчике находятся два электрохимических сенсора на основе диоксида циркония, каждый сенсор представляет собой электролитическую ячейку с твердым электролитом на основе ZrО2, внутреннее сопротивление которого зависит от концентрации кислорода (О2) или паров воды (Н2О), а также два измерительных электрода, введенных в электролит. В зависимости от содержания О2 или Н2О, в газе изменяется электрическое сопротивление электролита, которое измеряют с помощью специальной электрической схемы в блоке управления и преобразуют в значения концентрации О2 или Н2О.
Блок управления служит для приема сигналов от датчика, его обработки и передачи, измеренных значений по цифровому (RS232/RS485) и аналоговому (от 4 до 20 мА) интерфейсу.
Общий вид измерителей представлен на рисунке 1.
Нанесение знака поверки на измерители не предусмотрено.
Измерители имеют заводские номера, которые в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом гравировки на идентификационную табличку (рисунок 2), закрепленную на корпусе блока управления (рисунок 3).
Пломбирование корпуса измерителей от несанкционированного доступа не предусмотрено. Конструкция измерителей обеспечивает ограничение доступа к частям средства измерений, несущим первичную измерительную информацию, и местам настройки (регулировки).

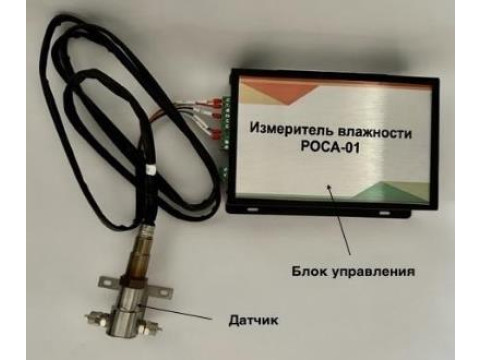

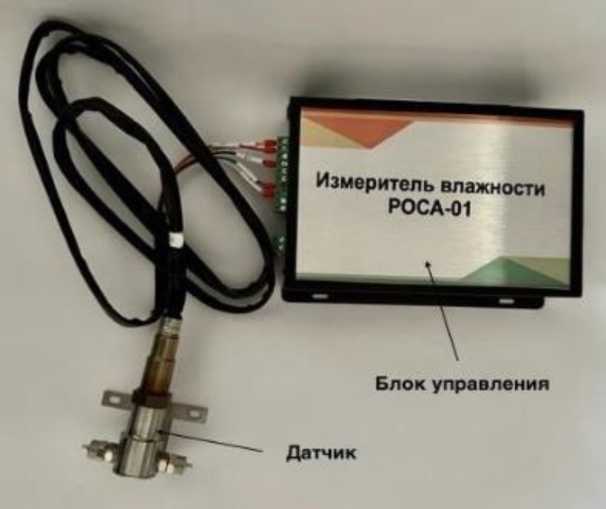

Рисунок 1 - Общий вид измерителей влажности РОСА-01
РОССИЯ
САНКТ-ПЕТЕРБУРГ
ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ РОСА-01 ТПБЛ.413619.001 ТУ
Дата выпуска [
Зав.№ [
заводского номера
Рисунок 2 - Идентификационная табличка
Место нанесения

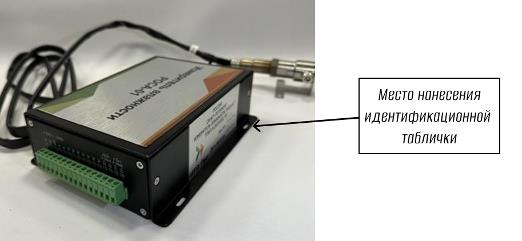

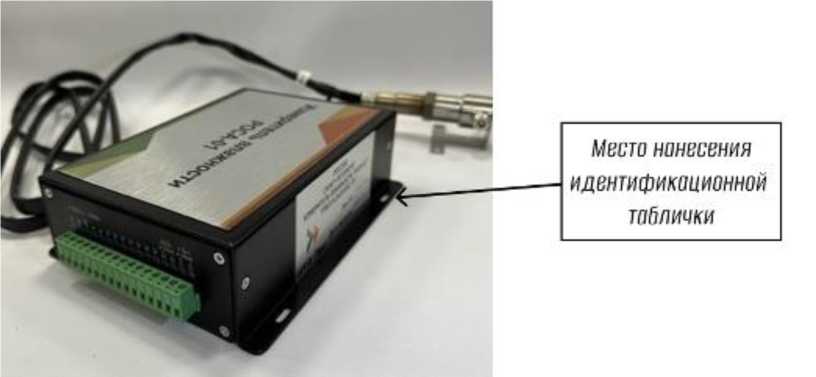

Рисунок 3 - Общий вид измерителей влажности РОСА-01 с указанием места нанесения идентификационной таблички
Программное обеспечение
Измерители оснащены встроенным программным обеспечением (далее - ПО), которое служит для управления работой прибора и передачи данных на персональный компьютер.
ПО заложено в микропроцессоре и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Влияние ПО учтено при нормировании метрологических характеристик измерителей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.4.5 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли кислорода (O2), % |
от 0 до 25 |
|
Диапазон измерений молярной доли влаги (Н2О), % |
от 0,001 до 40 |
|
Пределы допускаемой приведенной1) погрешности измерений объемной доли кислорода, % |
±2 |
|
Пределы допускаемой приведенной1) погрешности измерений молярной доли влаги, % |
±5 |
|
Номинальное время установления выходного сигнала при измерении объемной доли кислорода (To,9), с, не более |
30 |
|
1) Нормирующим значением является верхняя граница диапазона измерений | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний молярной доли влаги (Н2О), % |
от 0 до 40 |
|
Напряжение постоянного тока, В |
от 22 до 26 |
|
Потребляемая полная мощность, В^А, не более |
50 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: - датчик - блок управления |
130x100x100 250x250x70 |
|
Масса, кг, не более: - датчик - блок управления |
0,5 2,0 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -10 до +50 от 30 до 95 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист технического паспорта и руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель влажности РОСА-01 |
- |
1 шт. |
|
Технический паспорт |
РОСА-01.001.ПС |
1 экз. |
|
Комплект монтажных принадлежностей и/или запасных частей |
- |
1 компл. |
|
Руководство по эксплуатации |
РОСА-01.001.РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа РОСА-01.001.РЭ «Измерители влажности РОСА-01. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Росстандарта от 21.11.2023 № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
ТПБЛ.413619.001ТУ «Измерители влажности РОСА-01. Технические условия»
