Индикаторы рычажно-зубчатые Miyamotometrology

Номер в ГРСИ РФ: 96562-25
Производитель / заявитель: ООО «ИНСТРУМЕНТ», г. Нижний Новгород
Скачать
96562-25: Описание типа
2025-96562-25.pdf
Скачать 319.5 КБ
96562-25: Методика поверки МП-7.036-2025
2025-mp96562-25.pdf
Скачать 1.8 MБ
Нет данных о поставщике
Поверка
Индикаторы рычажно-зубчатые Miyamotometrology поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Индикаторы рычажно-зубчатые Miyamotometrology (далее по тексту - индикаторы) предназначены для измерений радиального биения, центрирования валов и отверстий, а также для контроля параллельности и выравнивания поверхностей в станках и приспособлениях.

Информация по Госреестру

Основные данные
Номер по Госреестру 96562-25
Действует по 01.10.2030
Наименование Индикаторы рычажно-зубчатые
Модель Miyamotometrology
Модификации 7311
7321
7322
7323
7324
7325
7326
7331
7332
на испытания представлены:
7311-014
7331-02
7331-02А
7332-02А
7321-08
7321-08А
7322-08
7323-08
7324-08
7325-16
7326-08А
Приказы
2121 от 01.10.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ fd0019c8-8745-a296-8f90-e268096b816c
Испытания
Дата Модель Заводской номер
11.07.2025 7311-014 ВК661077
11.07.2025 7331-02 ВК661070
11.07.2025 7331-02А ВК660886
11.07.2025 7332-02А ВК661075
11.07.2025 7321-08 ВК661101
11.07.2025 7321-08А ВК660706
11.07.2025 7322-08 4С03228
11.07.2025 7323-08 2Х18070
11.07.2025 7324-08 0257511
11.07.2025 7325-16 5103284
11.07.2025 7326-08А 8072025
Производитель / Заявитель

ООО «ИНСТРУМЕНТ», РОССИЯ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129

Поверка

Методика поверки / информация о поверке
МП-7.036-2025 Государственная система обеспечения единства измерений. Индикаторы рычажно-зубчатые Miyamotometrology. Методика поверки (с 01.10.2025)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Актуальность информации 30.11.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Индикаторы рычажно-зубчатые Miyamotometrology поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

96562-25: Описание типа
2025-96562-25.pdf
Скачать 319.5 КБ
96562-25: Методика поверки МП-7.036-2025
2025-mp96562-25.pdf
Скачать 1.8 MБ

Описание типа

Назначение

Индикаторы рычажно-зубчатые Miyamotometrology (далее по тексту - индикаторы) предназначены для измерений радиального биения, центрирования валов и отверстий, а также для контроля параллельности и выравнивания поверхностей в станках и приспособлениях.

Описание

Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой. Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка.

К средствам измерений данного типа относятся индикаторы следующих моделей:

- 7311 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником, повышенной точности измерений;

- 7321 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником. Модификации отличаются между собой диаметром циферблата;

- 7322 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с удлиненным измерительным рычагом. Модификации отличаются между собой метрологическими характеристиками, длиной вылета измерительного рычага и материалом измерительного наконечника: твердосплавный (модификация 7322-08) и рубиновый (модификация 7322-08А);

- 7323 - торцевые со шкалой, перпендикулярной оси измерительного рычага в среднем положении, с твердосплавным наконечником;

- 7324 - боковые со шкалой, расположенной под углом к оси измерительного рычага в среднем положении, с твердосплавным наконечником;

- 7325 - боковые со шкалой, расположенной под углом к оси измерительного рычага в среднем положении, с твердосплавным наконечником, с увеличенным диапазоном измерений;

- 7326 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником. Модификации отличаются между собой диаметром циферблата;

- 7331 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником, повышенной точности измерений. Модификации отличаются между собой метрологическими характеристиками, диаметром циферблата;

- 7332 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником, повышенной точности измерений. Модификации отличаются между собой диаметром циферблата.

Индикаторы отличаются между собой диапазонами измерений, ценой деления, длиной измерительного рычага, диаметром циферблата, внешним видом, материалом изготовления измерительного наконечника (твердосплавный или рубиновый).

Индикаторы устанавливаются в стойки, штативы или другие устройства с помощью державки (модель 7325) или зажимного устройства с пазом типа «ласточкин хвост».

Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±90° от его среднего положения и неизменность установленного положения в процессе измерения.

Все модели индикаторов имеют возможность проводить измерения в двух направлениях.

Модель указана на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель индикатора.

Товарный знак н        наносится на паспорт индикаторов типографским методом и на

циферблат индикаторов краской или методом лазерной маркировки.

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 10.

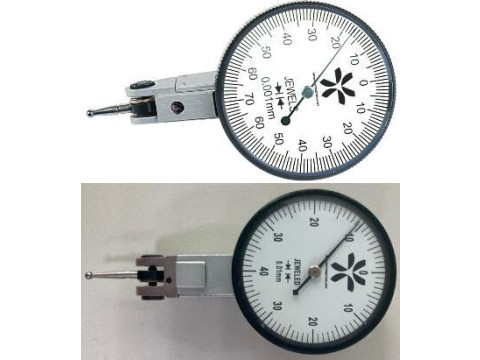

Общий вид индикаторов указан на рисунках 1 - 9.

Возможность нанесения знака поверки на средство измерений отсутствует.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

Цвета корпуса и циферблата отсчетного устройства могут отличаться от представленных на рисунках и не влияют на метрологические характеристики индикаторов.

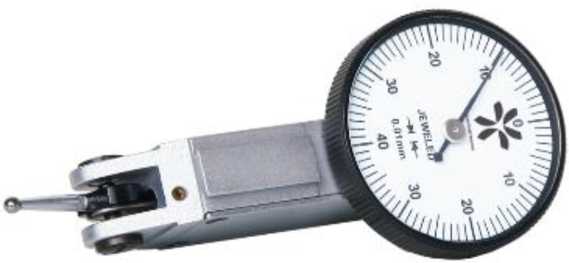

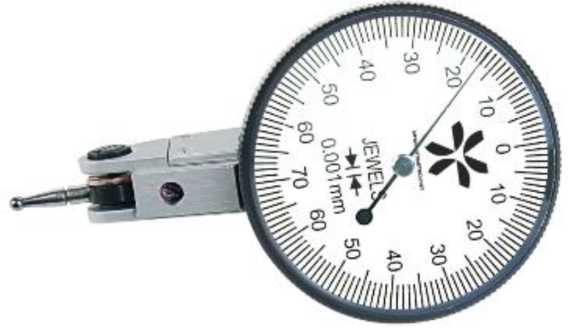

Рисунок 1 - Общий вид индикаторов модели 7311

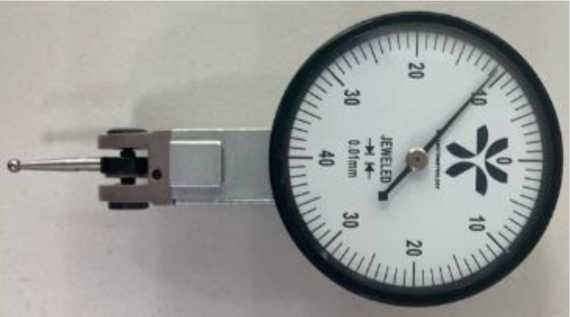

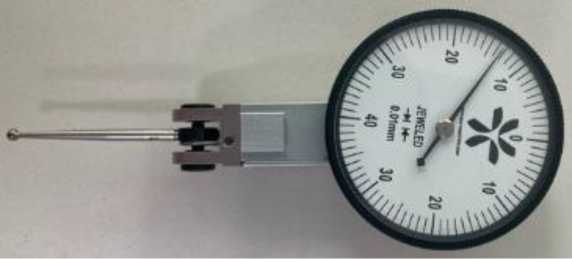

Рисунок 2 - Общий вид индикаторов модели 7321

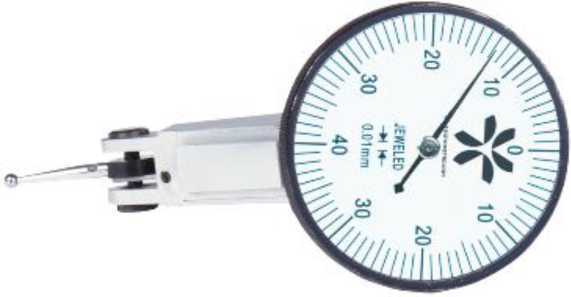

Рисунок 3 - Общий вид индикаторов модели 7322

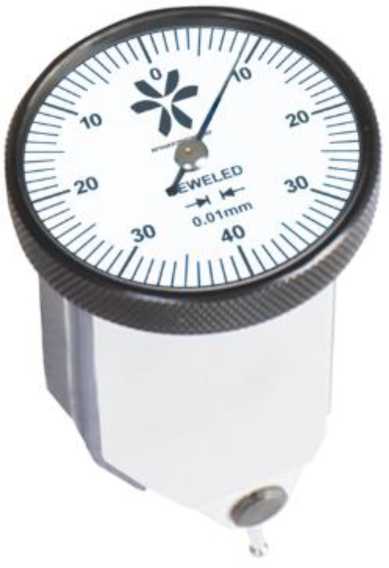

Рисунок 4 - Общий вид индикаторов модели 7323

Рисунок 5 - Общий вид индикаторов модели 7324

Рисунок 6 - Общий вид индикаторов модели 7325

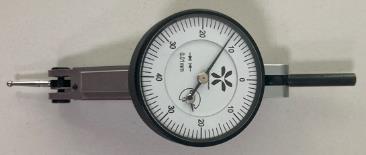

Рисунок 7 - Общий вид индикаторов модели 7326

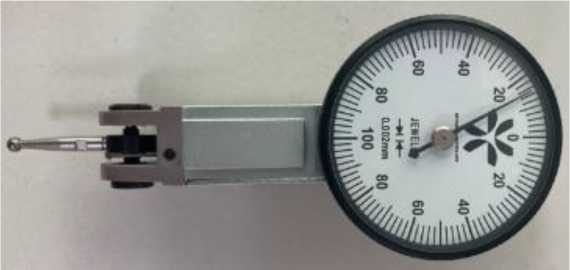

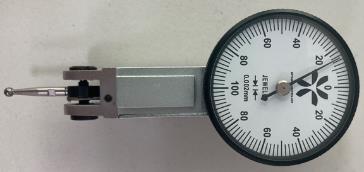

Рисунок 8 - Общий вид индикаторов модели 7331

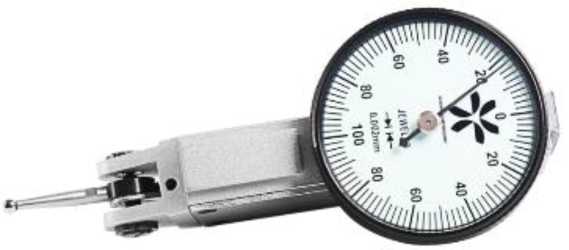

Рисунок 9 - Общий вид индикаторов модели 7332

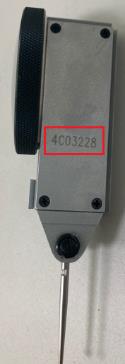

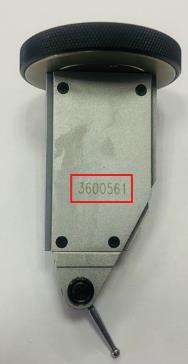

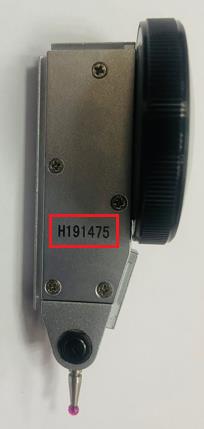

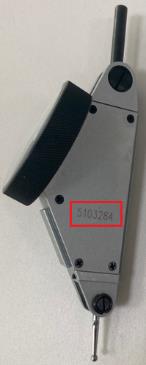

Рисунок 10 - Общий вид места нанесения заводского номера

Технические характеристики

Таблица 1 - Основные метрологические характеристики индикаторов

Модель

Модификация

Диапазон измерений, мм

Цена деления, мм

Наибольшая разность погрешностей 1), мкм, не более

Размах показаний 2), мкм, не более

7311

7311-014

от 0 до 0,14

0,001

4

2

7321

7321-08

от 0 до 0,8

0,01

13

3

7321-08А

13

3

7322

7322-08

от 0 до 0,8

0,01

13

3

7322-08А

13

4

7323

7323-08

от 0 до 0,8

0,01

13

3

7324

7324-08

от 0 до 0,8

0,01

13

3

7325

7325-16

от 0 до 1,6

0,01

25

8

7326

7326-08

от 0 до 0,8

0,01

13

3

7326-08А

13

3

Продолжение таблицы 1

Модель

Модификация

Диапазон измерений, мм

Цена деления, мм

Наибольшая разность погрешностей 1), мкм, не более

Размах показаний 2), мкм, не более

7331

7331-02

от 0 до 0,2

0,002

6

2

7331-02А

6

3

7332

7332-02

от 0 до 0,2

0,002

6

2

7332-02А

6

2

Примечания:

1) Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

2) Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

Таблица 2 - Измерительное усилие индикаторов и усилие поворота измерительного рычага

Наименование характеристики

Значение

Измерительное усилие, Н

от 0,1 до 0,5

Усилие поворота измерительного рычага, Н

от 3,0 до 8,0

Таблица 3 - Основные технические характеристики индикаторов

Модель

Модификация

Диаметр циферблата, мм не более

Габаритные размеры (Длина х Ширина х Высота), мм, не более

Масса, кг, не более

7311

7311-014

40,0

160х100х60

0,245

7321

7321-08

30,0

160x100x60

0,270

7321-08А

37,5

160x100x60

0,280

7322

7322-08

37,5

160x100x60

0,280

7322-08А

37,5

160x100x60

0,275

7323

7323-08

37,5

160x100x60

0,285

7324

7324-08

37,5

160x100x60

0,295

7325

7325-16

37,0

160x100x60

0,325

7326

7326-08

30,0

160x100x50

0,270

7326-08А

37,5

160x100x50

0,280

7331

7331-02

33,0

160x100x60

0,270

7331-02А

37,5

160x100x60

0,280

7332

7332-02

33,0

160x100x50

0,270

7332-02А

37,5

160x100x50

0,280

Таблица 4 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +15 до +25 80

Таблица 5 - Показатели надежности__________________________________________________

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, условных измерений 1)

120000

Примечание:

1) Под условным измерением понимают однократное возвратно-поступательное движение измерительного стержня индикатора на величину нормируемого наименьшего перемещения измерительного стержня.

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Индикатор рычажно-зубчатый Miyamotometrology

-

1 шт.

Зажимное устройство с пазом типа «ласточкин хвост»

-

2 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе 7 «Порядок работы и техническое обслуживание» паспорта индикаторов.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.

ТУ 022-2024 «Индикаторы рычажно-зубчатые Miyamotometrology. Технические условия»
