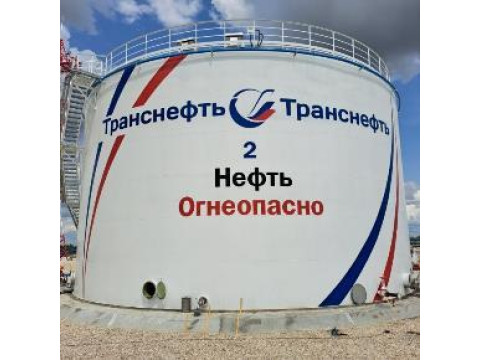

Резервуар вертикальный стальной цилиндрический РВС-5000
| Номер в ГРСИ РФ: | 96576-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Приволга", г.Самара |
|
96576-25: Описание типа
2025-96576-25.pdf
|
Скачать | 126.5 КБ |
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объёма нефти, а также для ее приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96576-25 | ||||||
| Наименование | Резервуар вертикальный стальной цилиндрический | ||||||
| Модель | РВС-5000 | ||||||
| Приказы |
№2145 от
03.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c7a84df5-d7d1-c98c-cd82-c90acc5c1332 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО "Транснефть - Приволга", РОССИЯ, 443020, г. Самара, ул. Ленинская, д. 100
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 03.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
96576-25: Описание типа
2025-96576-25.pdf
|
Скачать | 126.5 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объёма нефти, а также для ее приёма, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 2 расположен по адресу: 403780, Волгоградская обл., Жирновский р-н, раб. пос. Красный Яр, ЛПДС «Красный Яр».
Заводской номер нанесен методом аэрографии непосредственно на резервуар.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Общий вид резервуара представлен на рисунке 1.

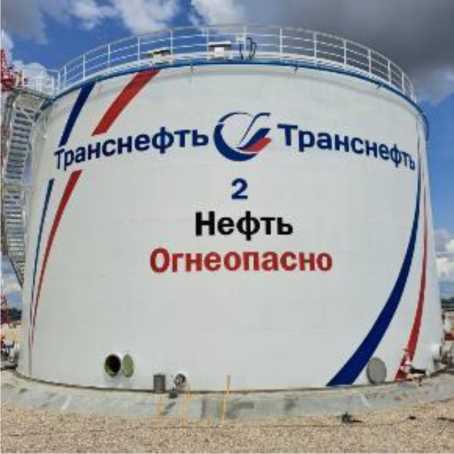

Рисунок 1 - Общий вид резервуара РВС-5000
Технические характеристики
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
|
Таблица 3 - Показатели надежности | ||
|
Наименование характеристики |
Значение | |
|
Средний срок службы, лет, не менее |
50 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений_____________
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-5000 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
