Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ
| Номер в ГРСИ РФ: | 96582-25 |
|---|---|
| Категория: | Напоромеры |
| Производитель / заявитель: | ООО "МЕТЕР", дер.Новая Мельница |
|
96582-25: Описание типа
2025-96582-25.pdf
|
Скачать | 162.8 КБ |
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ (далее по тексту - ДМ) предназначены для измерений избыточного и вакуумметрического давлений неагрессивных и агрессивных жидкостей и газов в диапазоне от минус 12,5 до 40 кПа.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96582-25 | ||||||||||||||||||
| Действует | по 06.10.2030 | ||||||||||||||||||
| Наименование | Напоромеры, тягомеры, тягонапоромеры показывающие деформационные | ||||||||||||||||||
| Модель | ДМ | ||||||||||||||||||
| Модификации |
ДМ30 ДМ31 ДМ32 ДМ33 |
||||||||||||||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6ae68daf-a100-e2c3-349f-da05f6b99cfa | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «МЕТЕР», РОССИЯ, 173021, Новгородская обл., Новгородский р-н, д. Новая Мельница, ул. Панковская, д. 3
Поверка
| Методика поверки / информация о поверке |
МИ 2124-90 Рекомендация. Государственная система обеспечения единства измерений. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96582-25: Описание типа
2025-96582-25.pdf
|
Скачать | 162.8 КБ |
Описание типа
Назначение
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ (далее по тексту - ДМ) предназначены для измерений избыточного и вакуумметрического давлений неагрессивных и агрессивных жидкостей и газов в диапазоне от минус 12,5 до 40 кПа.
Описание
Принцип действия ДМ основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Чувствительным элементом измерительной системы ДМ является мембрана или мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. При изменении давления происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата ДМ. Шкалы давления ДМ могут быть отградуированы в кПа или мбар.
ДМ могут быть изготовлены в виброзащищенном исполнении. Внутренний объем корпуса таких ДМ может быть заполнен демпфирующей жидкостью в зависимости от конструкции ДМ.
По специальному заказу могут выпускаться ДМ с комбинированными шкалами (на две или более единицы измерений давления), с антипараллаксными шкалами, с дополнительной подсветкой шкал, с корректором нуля, со встроенным демпфером (дросселем), с передними/задними фланцами/скобами или иными приспособлениями и устройствами для крепления, а также ДМ кислородного исполнения. ДМ предназначенные для измерений давления фреонов и аммиака.
ДМ имеют 4 модификации: ДМ30, ДМ31, ДМ32, ДМ33, технические
и метрологические характеристики которых представлены в таблице 1.
По дополнительному заказу в комплект поставки ДМ может быть включена разделительная мембрана, необходимая для защиты измерительной системы ДМ от воздействия измеряемой среды при измерениях давления агрессивных, вязких, загрязненных, высокотемпературных и т. д. сред.
Защита разъемной конструкции ДМ от несанкционированного вмешательства обеспечивается нанесением на кольцо (обечайку) и боковую поверхность корпуса специальной наклейки, которая необратимо повреждается при попытке удаления или вскрытия (рисунок 2).
Знак поверки наносится на стекло ДМ и (или) в паспорт.
Заводской номер наносится на ДМ в виде наклейки на стекло или циферблат методом шелкографии или лазерной гравировки (рисунок 1), что обеспечивает идентификацию каждого экземпляра, возможность прочтения и сохранность заводского номера в процессе эксплуатации.
Обозначение места нанесения знака поверки заводского номера и знака утверждения типа представлены на рисунке 1. Знак утверждения типа наносится на циферблат.
Место нанесения знака поверки
дм*
Место нанесения заводского номера
Место нанесения знака утверждения типа
ДМ30
ДМ32

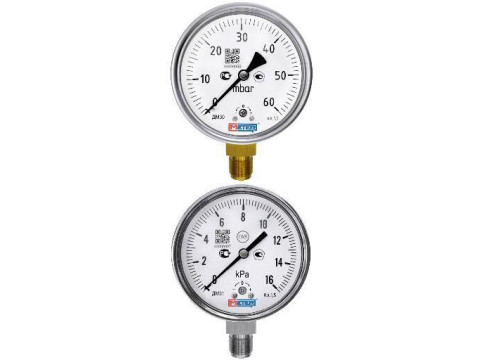

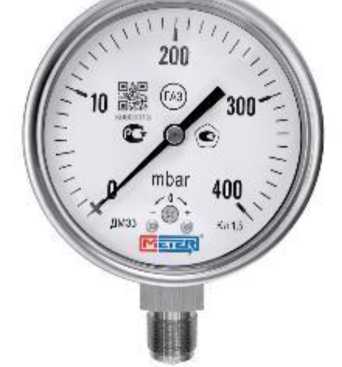

Рисунок 1 - Внешний вид ДМ с указанием мест нанесения заводского номера, знака утверждения типа и знака поверки
ДМ31
ДМ33
специальная наклейка

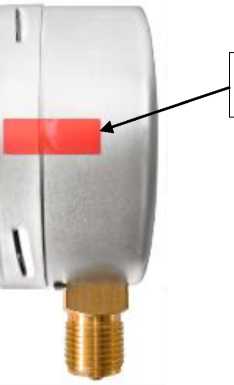

Рисунок 2 - Место пломбировки от несанкционированного доступа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
ДМ30 |
ДМ31 |
ДМ32 |
ДМ33 | |
|
Нижний предел измерений, кПа1): - напоромеры - тягомеры - тягонапоромеры |
0 от -12,5 до -0,06 от -12,5 до -0,06 | |||
|
Верхний предел измерений, кПа1): - напоромеры - тягомеры - тягонапоромеры |
от 0,125 до 40,0 0 от 0,125 до 40,0 | |||
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % 1) |
±0,6; ±1,0; ±1,5; ±2,5 |
±1,0; ±1,5; ±2,5 | ||
|
Вариация показаний, % от диапазона измерений2) |
±0,6;±1,0; ±1,5; ±2,5 |
±1,0; ±1,5; ±2,5 | ||
|
Пределы дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % |
±0,1 (для ДМ с пределом погрешности ±0,6) ±0,4 (для ДМ пределом погрешности ±1,0; ±1,5) ±0,6 (для ДМ пределом погрешности ±2,5) | |||
|
Предельная допустимая перегрузка напоромеров и тягонапоромеров избыточным давлением, % от верхнего предела измерений3) |
30 | |||
1) - значения диапазона измерений и погрешности измерений указывается в паспорте
и руководстве по эксплуатации.
2) - вариация показаний прибора численно равна пределу его основной приведенной погрешности измерений.
3) - по специальному заказу до 300 % ВПИ.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Масса, кг, не более |
от 0,18 до 1,50 |
от 0,20 до 1,20 |
от 0,20 до 1,70 |
от 1,00 до 3,20 |
|
Диаметр корпуса, мм, не более1) |
50, 63, 80, 100,160,200 |
63, 80, 100, 160 |
50, 63, 80, 100, 160, 200 |
100,160 |
|
Условия эксплуатации: | ||||
|
- диапазон рабочих температур окружающей среды, °С: - без гидрозаполнения - с гидрозаполнением |
от -60 до +70 | |||
|
от -60 до +65 (силиконовое масло) от -20 до +65 (глицерин) | ||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
|
- относительная влажность воздуха при температуре +30 °С, % |
до 100 | |||
|
1) - конкретное значение. | ||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист МЛТК.15151288.001 РЭ «Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ. Руководство по эксплуатации» типографским способом и на циферблат ДМ методом шелкографии.
Комплектность
Таблица 4 - Комплектность ДМ
|
Наименование |
Обозначение |
Количество, шт. |
|
Напоромер, тягомер, тягонапоромер |
ДМ |
1 |
|
Упаковочная коробка |
1 | |
|
Руководство по эксплуатации |
МЛТК.15151288.001 РЭ |
1 на партию 25 шт. |
|
Паспорт |
ПС |
1 на партию 25 шт. |
Сведения о методах измерений
приведены в разделе 10 руководства по эксплуатации МЛТК.15151288.001 РЭ «Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31.08.2021 № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1 105Па»
ТУ 4212-002-15151288-2023 «Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ. Технические условия»
