Системы измерительные «ПАРНАС-НЧ»
| Номер в ГРСИ РФ: | 96583-25 |
|---|---|
| Производитель / заявитель: | АО Специальное агентство "ОМЕГА", г. Санкт-Петербург |
Системы измерительные «ПАРНАС-НЧ» (далее - системы) предназначены для измерений уровней звукового давления, а также переменного электрического напряжения, в том числе от первичных измерительных преобразователей виброускорения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96583-25 | ||||||
| Действует | по 06.10.2030 | ||||||
| Наименование | Системы измерительные | ||||||
| Модель | «ПАРНАС-НЧ» | ||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 98a1f67f-a703-dd3f-283f-5b4ccc0feca4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО СА «ОМЕГА», РОССИЯ, 194356, г. Санкт-Петербург, ул. Староорловская, д. 34, стр. 1
Поверка
| Методика поверки / информация о поверке |
РВЕС.411168.004МП Государственная система обеспечения единства измерений. Системы измерительные "ПАРНАС-НЧ". Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96583-25: Описание типа
2025-96583-25.pdf
|
Скачать | 163.1 КБ | |
|
96583-25: Методика поверки
РВЕС.411168.004МП
2025-mp96583-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Системы измерительные «ПАРНАС-НЧ» (далее - системы) предназначены для измерений уровней звукового давления, а также переменного электрического напряжения, в том числе от первичных измерительных преобразователей виброускорения.
Описание
Конструктивно системы выполнены в виде управляющей ПЭВМ со встроенным анализатором и разъемами для подключения первичных измерительных преобразователей (ПИП). В состав комплекта систем входят управляющая ПЭВМ, ПИП звукового давления (измерительный микрофон), ПИП виброускорения (измерительные вибропреобразователи и (или) акселерометры). Входящие в состав систем ПИП должны быть утверждённого типа с чувствительностью (уровнем чувствительности) микрофона и номинальными значениями коэффициента преобразования (чувствительности) вибропреобразователей (акселерометров), приведенными в таблице 3.
Принцип действия систем основан на преобразовании ПИП звукового давления и виброускорения в электрические сигналы, преобразовании этих сигналов и сигналов напряжения переменного тока (входных сигналов анализатора) АЦП анализатора в цифровой вид, последующей их обработке управляющей ПЭВМ, в том числе и быстрое преобразование Фурье для представления сигналов в частотной области (с возможностью выбора разрешения по частоте из следующего ряда: 0,1; 0,2; 0,5; 1; 2 и 10 Гц) и отображении результатов измерений и расчетных величин на дисплее ПЭВМ.
Анализатор обеспечивает электропитание (ICP-питание) и согласование ПИП с входными цепями измерительного блока, усиление входных сигналов, их аналого-цифровое преобразование, формирование и обработку входного потока цифровых кодов, а также оперативный расчет всех необходимых показателей и их отображение. Один из двух входов модуля анализатора AI0 и AI1 подключается либо непосредственно к исследуемой цепи, либо через переходники (устройства подключения).
Общий вид системы с обозначением мест для нанесения знаков утверждения типа, поверки, пломбировки и заводского номера представлены на рисунках 1 и 2.
Название системы, серийный номер в формате «ХХХХХХХХ» (где ХХХХ -обозначение из 8 цифр, первые 4 цифры - год и месяц изготовления, последующие 4 цифры -заводской номер), фирма изготовитель и место изготовления наносится на задней панели ПЭВМ в правом нижнем углу с помощью самоклеящейся пленки.
Вид климатического исполнения изделия - УХЛ 4.2 по ГОСТ 15150.
Пломбировка от несанкционированного доступа осуществляется путем нанесения мастичных пломб на винтах крепления боковой панели системы.
Место пломбировки
Место нанесения знака поверки

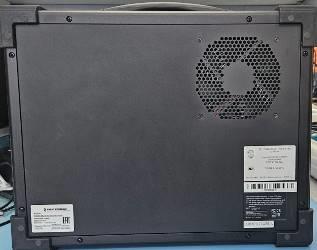

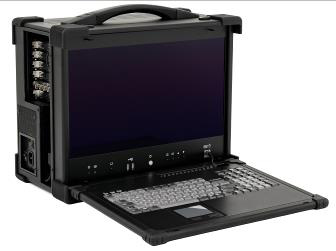

Рисунок 1 - Общий вид системы измерительной «ПАРНАС-НЧ».

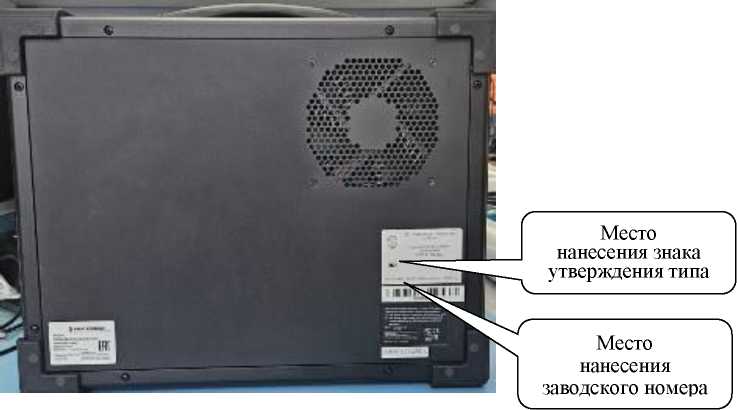

Рисунок 2 - Общий вид задней панели системы
Программное обеспечение
Программное обеспечение (ПО) «ПАРНАС-НЧ» работает под управлением операционной системы семейства Linux и поставляется предустановленным в управляющую ПЭВМ из состава системы.
Метрологически значимой частью ПО системы является файл «DSA-Dask64.dll.so».
|
Таблица 1 - Идентификационные данные ПО «ПАР |
НАС-НЧ» |
|
Идентификационные данные(признаки) |
Значение |
|
Наименование программного модуля |
- |
|
Идентификационное наименование ПО |
DSA-Dask64.dll.so |
|
Номер версии ПО (идентификационный номер) |
- |
|
Цифровой идентификатор ПО |
337190fb338371ac38d68bec9a3643eb |
|
Алгоритм вычисления идентификатора ПО |
md5 |
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Метрологические характеристики системы нормированы с учетом влияния программного обеспечения.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
2 |
|
Режим низкочастотного анализатора спектра | |
|
Диапазон рабочих частот, Гц |
от 12,5 до 20000,0 |
|
Диапазоны измерений амплитудных значений переменного электрического напряжения, в зависимости от измеряемых значений, В |
±0,316; ±1; ±3,16; ±10; ±40 |
|
Спектральная плотность собственного шума в рабочем диапазоне частот, приведенная ко входу, нВ/Г ц1/2, не более |
20 |
|
Пределы допускаемой относительной погрешности измерений переменного электрического напряжения, дБ |
±0,5 |
|
Режим измерителя акустического шума и вибрации | |
|
Диапазон рабочих частот, Гц |
от 100 до 11300 |
|
Диапазон измерений уровней звукового давления, дБ (отн. 20 мкПа) |
от 25 до 120 |
|
Пределы допускаемой относительной погрешности измерений уровней звукового давления, дБ |
±2,0 |
Таблица 3 - Метрологические характеристики микрофона измерительного
и вибропреобразователей (акселерометров)
|
Наименование характеристики |
Значение |
|
Микрофон измерительный | |
|
Чувствительность (уровень чувствительности) по свободному полю на базовой частоте, мВ/Па (дБ (исх. 1 В/Па)), не менее |
10 (-40,0) |
|
Вибропреобразователь (акселерометр) 1 | |
|
Номинальное значение коэффициента преобразования (чувствительность) на базовой частоте, мВ/мс-2, не менее |
1 |
|
Вибропреобразователь (акселерометр) 2 | |
|
Номинальное значение коэффициента преобразования (чувствительность) на базовой частоте, мВ/мс-2, не менее |
10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 49 до 51 |
|
Потребляемая мощность системы, В^А, не более |
650 |
|
Габаритные размеры системы без транспортировочного кейса и дополнительных принадлежностей (длинахширинахвысота), мм, не более |
435x235x372 |
|
Масса системы без транспортировочного кейса и дополнительных принадлежностей, кг, не более |
15 |
|
Габаритные размеры системы с транспортировочным кейсом и дополнительными принадлежностями (длинахширинахвысота), мм, не более |
650x600x500 |
|
Масса системы с транспортировочным кейсом и дополнительными принадлежностями, кг, не более |
20 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа |
от +15 до +35 от 45 до 80 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на переднюю панель ПЭВМ с помощью самоклеящейся пленки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт |
|
Система измерительная в составе: |
ИС «ПАРНАС-НЧ» РВЕС.411168.004 | |
|
ПЭВМ Операционная система Программное обеспечение Микрофон измерительный Вибропреобразователь (акселерометр) 1 Вибропреобразователь (акселерометр) 2 |
FRONT Portable 560.99.5005 |
1 |
|
Семейство Linux версия ядра |
1 | |
|
«ПАРНАС-НЧ» |
1 | |
|
- |
1 | |
|
- |
1 | |
|
- |
1 | |
|
Эксплуатационная документация: |
- | |
|
Руководство по эксплуатации |
РВЕС.411168.004РЭ |
1 |
|
Руководство пользователя |
RU.РВЕС.00012-01 91 01 |
1 |
|
Формуляр |
РВЕС.411168.004ФО |
1 |
Сведения о методах измерений
приведены в разделе 4 РВЕС.411168.004РЭ Измерительная система «ПАРНАС-НЧ».
Руководство по эксплуатации.
Нормативные документы
ГОСТ Р 53188.1-2019 «Шумомеры. Часть 1. Технические требования»
ГОСТ Р 70024.1-2022 «Государственная система обеспечения единства измерений.
Фильтры полосовые октавные и на долю октавы. Часть 1. Технические требования»
Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частотот 1-10’1 до 2-109 Гц»
Приказ Росстандарта от 21.02.2025 № 354 «Об утверждении Государственного первичного эталона единицы звукового давления в воздушной среде и аудиометрических шкал и Государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Приказ Росстандарта от 27.12.2018 № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия. РВЕС.411168.004ТУ «Измерительная система «ПАРНАС-НЧ»
