Генераторы сигналов произвольной формы RIGOL DG5000
| Номер в ГРСИ РФ: | 96585-25 |
|---|---|
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Генераторы сигналов произвольной формы RIGOL DG5000 (далее - генераторы) предназначены для формирования сигналов произвольной формы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96585-25 | |||||||||
| Действует | по 06.10.2030 | |||||||||
| Наименование | Генераторы сигналов произвольной формы | |||||||||
| Модель | RIGOL DG5000 | |||||||||
| Модификации |
DG5071 DG5072 DG5101 DG5102 DG5251 DG5252 DG5351 на испытания представлены: DG5352 |
|||||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 964ef358-b926-220b-7a20-86588aa86d96 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
RIGOL TECHNOLOGIES CO., LTD, КИТАЙ, 8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП DG5000/2025 Государственная система обеспечения единства измерений. Генераторы сигналов произвольной формы RIGOL DG5000. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96585-25: Описание типа
2025-96585-25.pdf
|
Скачать | 252.7 КБ | |
|
96585-25: Методика поверки
МП DG5000/2025
2025-mp96585-25.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Генераторы сигналов произвольной формы RIGOL DG5000 (далее - генераторы) предназначены для формирования сигналов произвольной формы.
Описание
Принцип действия генераторов RIGOL DG5000 (далее - генераторы) основан на прямом цифровом синтезе (DDS) и генерации сигналов произвольной формы (Arb), что позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, а также формировать сигналы произвольной формы. Окончательная форма сигнала формируется сглаживанием ступенчатого напряжения фильтром нижних частот.
Генераторы DG5000 выпускаются в восьми модификациях, отличающиеся частотным диапазоном и количеством каналов (Таблица 1):
Таблица1 - Модификации генераторов DG5000_________________________________
|
Модификация |
Количество каналов |
Максимальная частота, МГц |
|
DG5071 |
1 |
70 |
|
DG5072 |
2 | |
|
DG5101 |
1 |
100 |
|
DG5102 |
2 | |
|
DG5251 |
1 |
250 |
|
DG5252 |
2 | |
|
DG5351 |
1 |
350 |
|
DG5352 |
2 |
Конструктивно приборы выполнены в портативном корпусе настольного исполнения.
На передней панели генераторов размещены ЖКИ, клавиатура, кнопки выбора режимов работы, разъемы BNC-типа выходных сигналов каналов Ch1 и Ch2, кнопка включения питания, разъем интерфейса USB.
На задней панели генераторов размещены разъемы SMB-типа входа синхронизации от внешнего опорного генератора (эталона) и выхода внутреннего опорного генератора (10 МГц), гнезда Sync 1, Sync 2, Q1 и Q2 для приема/подачи внешних синхросигналов и сигналов модуляции, гнезда подачи сигналов аналоговой модуляции Mod In 1 и Mod In 2, внешних TTL синхросигналов Ext Trig1 и. Ext Trig 2, разъемы интерфейсов LAN, USB Host, USB Device, разъем выхода цифрового сигнала DIGITAL OUTPUT, разъем шины интерфейса GPIB, розетка для питания от сети переменного тока с предохранителем и выключателем, подключение заземления.
Уникальный заводской номер с 13-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель генераторов (рисунки 2 и 4).
Знак утверждения типа наносится в виде самоклеящихся этикеток на заднюю панель (рисунок 2), а знак поверки - на боковую панель генераторов (рисунок 3).
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбирование нижней панели генераторов специальными стикер-наклейками.

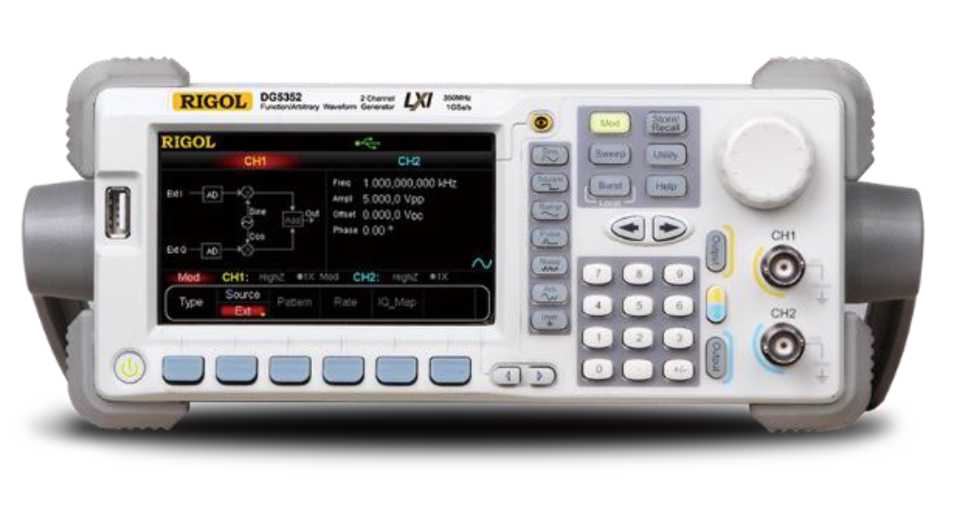

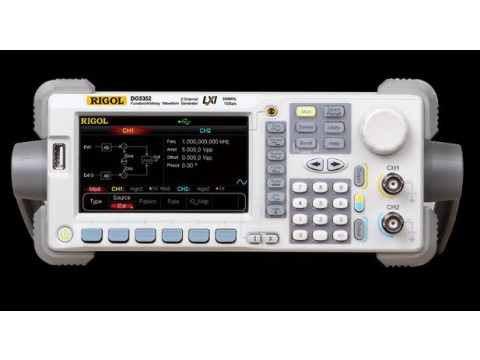

Рисунок 1 - Передняя панель генераторов RIGOL DG5000
Место нанесения
Место нанесения знака утверждения типа
заводского номера

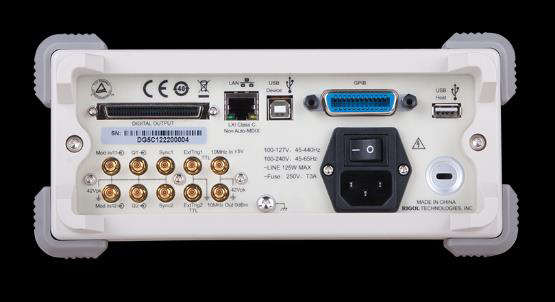

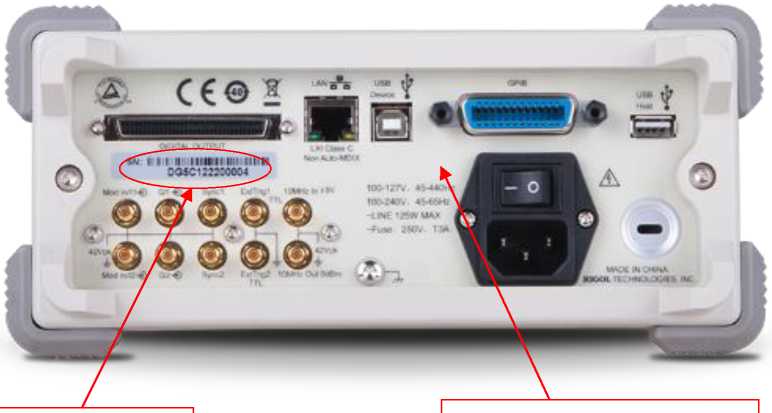

Рисунок 2 - Задняя панель генераторов RIGOL DG5000

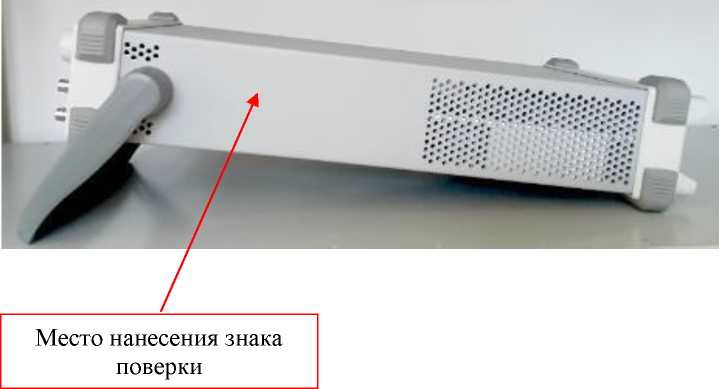

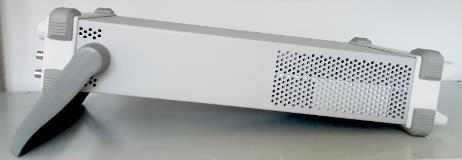

Рисунок 3 - Боковая панель генераторов RIGOL DG5000

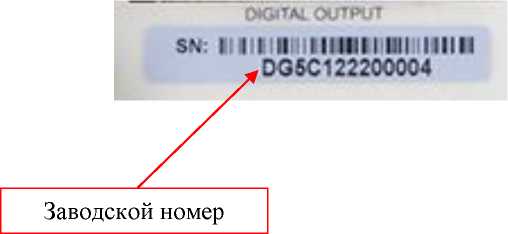

Рисунок 4 - Фрагмент задней панели генераторов RIGOL DG5000
Программное обеспечение
Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
DG5000 Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 00.01.13 |
Технические характеристики
Метрологические и технические характеристики источников представлены в таблицах 3 - 6, показатели надежности в таблице 6.
Таблица 3 - Метрологические характеристики генераторов
|
Наименование характеристики |
Значение |
|
Диапазон частот: - синусоидального сигнала: DG5071, DG5072 DG5101, DG5102 DG5251, DG5252 DG5351, DG5352 - сигналов прямоугольной формы: DG5071, DG5072 DG5101, DG5102 DG5251, DG5252 DG5351, DG5352 |
от 1 мкГц до 70 МГц от 1 мкГц до100 МГц от 1 мкГц до 250 МГц от 1 мкГц до 350 МГц от 1 мкГц до 70 МГц от 1 мкГц до100 МГц от 1 мкГц до 120 МГц от 1 мкГц до 120 МГц |
|
Пределы допускаемой относительной погрешности установки частоты, % |
±1-10-4 |
|
Пределы допускаемой погрешности установки уровня синусоидального сигнала, Um, В, 1 |
±(0,01-Um+0,001) |
|
Пределы допускаемой погрешности установки постоянного напряжения смещения, Ucm, В, 2 |
±(0,01- |Ucm|+0,005^ Um+ 0,005) |
|
Неравномерность амплитудно-частотной характеристики, в диапазонах частот, дБ, не более: - до 10 МГц - от 10 МГц до 60 МГц - от 60 МГц до 100 МГц - от 100 МГц до 250 МГц - от 250 МГц до 500 МГц |
±0,1 ±0,2 ±0,4 ±1,0 ±1,5 |
|
Уровень гармонических искажений синусоидального сигнала, в диапазонах частот, дБн, не более: - до 100 МГц - от 100 МГц до 500 МГц |
-45 -35 |
|
Значение уровня помех, в диапазонах частот, не более: - до 100 МГц - от 100 МГц до 500 МГц |
-50 дБн -50 дБн +6 дБн/октава |
|
Длительность фронта/спада сигнала прямоугольной формы, нс, не более: DG5352/5351/DG5252/DG5251 DG5102/DG5101 DG5072/DG5071 |
2,5 3,0 4,0 |
|
Значение выброса сигнала прямоугольной формы, %, не более |
5 |
|
Примечания: 1) при формировании синусоидального сигнала Um частотой 1 кГц, напряжение смещения 0 В, на нагрузку 50 Ом; 2) при формировании синусоидального сигнала Um частотой 1 кГц, напряжение 5 В (пик-пик), на нагрузку 50 Ом | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питающей сети, В - частотой от 47 до 63 Гц - частотой от 360 до 440 Гц |
от 100 до 240 115 |
|
Максимальная потребляемая мощность, Вт |
125 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
230х501х106 |
|
Масса, кг, не более |
4,3 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
Знак утверждения типа
наносится на заднюю панель корпуса источников в виде самоклеящейся этикетки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 6.
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Генератор сигналов произвольной формы |
RIGOL DG5000 |
1 |
|
Руководство по эксплуатации |
UGB07112-1110-RUS |
1 |
|
Кабель питания |
- |
1 |
|
USB-кабель |
- |
1 |
|
BNC-кабель |
- |
1 |
|
Кабель питания |
- |
1 |
Сведения о методах измерений
приведены в главе 4 «Генераторы сигналов произвольной формы RIGOL DG5000. Руководство по эксплуатации», UGB07112-1110-RUS.
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
«Генераторы сигналов произвольной формы Rigol DG5000. Стандарт предприятия», DCB07100-2021-09 RU
