Расходомеры жидких сред ультразвуковых Кальмар
| Номер в ГРСИ РФ: | 96587-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Инвард-TS, г. Рязань |
Расходомеры жидких сред ультразвуковые Кальмар (далее расходомеры) предназначены для измерений объемного расхода и объема различных жидкостей, в том числе нефти и нефтепродуктов, в трубопроводах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96587-25 | |||||||||||||||
| Действует | по 06.10.2030 | |||||||||||||||
| Наименование | Расходомеры жидких сред ультразвуковых | |||||||||||||||
| Модель | Кальмар | |||||||||||||||
| Модификации |
одноблочное многоблочное на испытания представлены: одноблочное: Кальмар-10-1,6-О-1,6-П-1-С-ПР-1-27-А-IP67-20 Кальмар-100-200-О-6,3-П-0,25-С-ПФ-1-220-А-И-IP68-50 Кальмар-50-10-О-2,5-О-1-С-ПФ-1-220-А-И-IP67-70 многоблочное: Кальмар-32-30-Д-4,0-О-0,5-С-ПФ-2-27-Н-И-IP67-20 |
|||||||||||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 720b148b-e90e-ea8e-0dec-aae574ea6f89 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Инвард», РОССИЯ, 390000, Рязанская обл., г. Рязань, улица Маяковского, дом 1а, помещ. 51
Поверка
| Методика поверки / информация о поверке |
РТ-МП-247-208-2025 Государственная система обеспечения единства измерений. Расходомеры жидких сред ультразвуковые Кальмар. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для расходомеров, предназначенных для измерений расхода и/или количества нефти
5 лет
для остальных расходомеров
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96587-25: Описание типа
2025-96587-25.pdf
|
Скачать | 180.5 КБ | |
|
96587-25: Методика поверки
РТ-МП-247-208-2025
2025-mp96587-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Расходомеры жидких сред ультразвуковые Кальмар (далее расходомеры) предназначены для измерений объемного расхода и объема различных жидкостей, в том числе нефти и нефтепродуктов, в трубопроводах.
Описание
Принцип измерений расхода основан на измерении скорости потока посредством измерений разности времени прохождения ультразвуковых импульсов по направлению и против направления потока. Разность времени пропорциональна скорости потока. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляется объемный расход и прошедший объем жидкости. Расходомеры работают как в прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Расходомеры имеют одноблочное и многоблочное конструктивные исполнения.
Расходомеры многоблочного исполнения состоят из первичного преобразователя (далее - ПП), кабеля связи, вторичного преобразователя (далее - ВП). Расходомеры одноблочного исполнения состоят из ПП, конструктивно совмещенного с ВП.
ПП в зависимости от исполнения имеют один, три или шесть акустических каналов. Каждый акустический канал формируется парой пьезоэлектрических преобразователей.
По способу присоединения к трубопроводу ПП имеют исполнения с фланцевым, сварным, резьбовым или цапковым присоединением.
По числу выходных сигналов расходомеры являются двухканальными с цифровым и аналоговым выходами.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на винты платы ВП.
Внешний вид составных частей расходомеров и места нанесения знака утверждения типа приведены на рисунке 2.
Схема пломбирования от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 3.
Место указания заводского номера средства измерений
Расходомер жидких сред ультразвуковой
Кальмар__________________________
Рисунок 1 - Общий вид (схема) маркировочной таблички

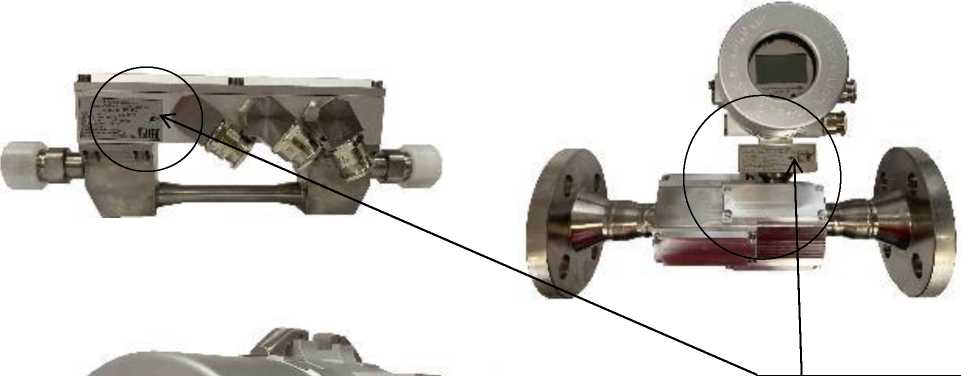

Место нанесения знака утверждения типа
Первичный преобразователь
многоблочного исполнения
Расходомер одноблочного исполнения
Место нанесения знака утверждения типа

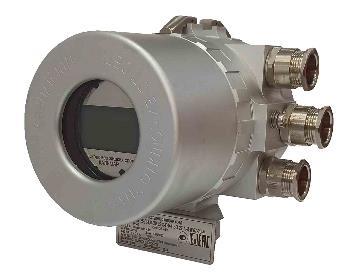

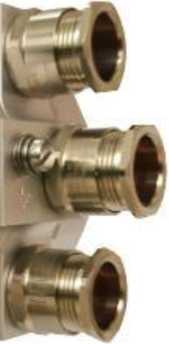

Вторичный преобразователь

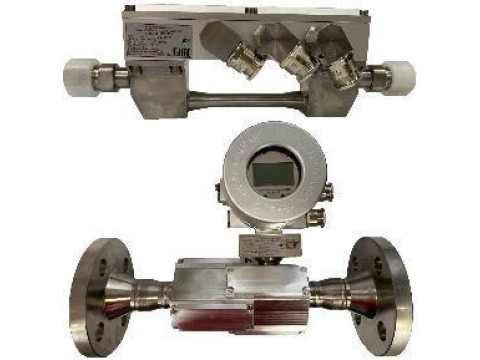

Рисунок 2 - Внешний вид составных частей расходомеров

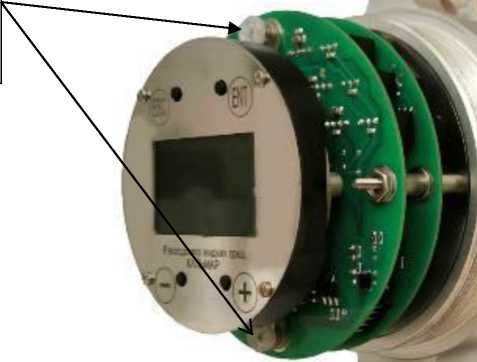

Место пломбирования пломбой завода-изготовителя

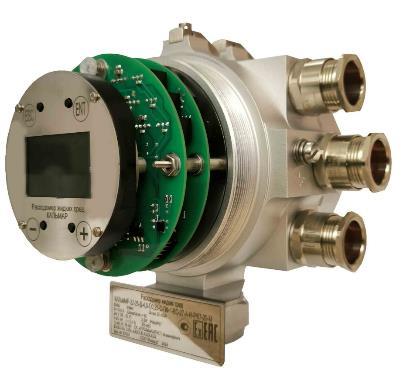

Рисунок 3 - Схема пломбирования расходомера от несанкционированного доступа, обозначение мест пломбирования пломбой завода-изготовителя
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Расходомеры обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования, номера версии и цифрового идентификатора ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VT_ Kalmar |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.2.ХХ.ХХ* |
|
Цифровой идентификатор ПО |
0x81C1 |
|
*ХХ.ХХ - метрологически незначимая часть, где Х = 0 - 9 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с рекомендацией Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
DN |
Диаметр условного прохода, мм |
Диапазон верхних пределов измерений объемного расхода, м3/ч |
Пределы допускаемой основной относительной погрешности объемного расхода/объема, 6/ 61 % | ||
|
± 1,00/1,10 |
± 0,5/0,60 |
± 0,25/0,35 | |||
|
10 |
5 |
от 0,02 до 0,03 |
+ |
- |
- |
|
10 |
5 |
от 0,03 до 0,16 |
+ |
- |
- |
|
10 |
10 |
от 0,16 до 1,6 |
+ |
- |
- |
|
20 |
10 |
от 0,25 до 1 |
+ |
- |
- |
|
15 |
15 |
от 2 до 4 |
+ |
- |
- |
|
32 |
15 |
от 2 до 4 |
+ |
- |
- |
|
20 |
25 |
от 3 до 5 |
+ |
- |
- |
|
25 |
25 |
от 5 до 10 |
+ |
+ |
- |
|
50 |
25 |
от 5 до 10 |
+ |
+ |
- |
|
32 |
32 |
от 15 до 30 |
+ |
+ |
- |
|
40 |
32 |
от 16 до 30 |
+ |
+ |
- |
|
50 |
32 |
от 16 до 30 |
+ |
+ |
- |
|
50 |
50 |
от 25 до 50 |
+ |
+ |
+ |
|
65 |
50 |
от 40 до 63 |
+ |
+ |
+ |
|
80 |
50 |
от 40 до 63 |
+ |
+ |
+ |
|
100 |
100 |
от 100 до 200 |
+ |
+ |
+ |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной к верхнему пределу погрешности измерений объемного расхода у, %* |
± 1,00 ± 0,50 ± 0,25 |
|
Пределы допускаемой основной относительной погрешности объемного расхода 6, %* |
± 1,00 ± 0,50 ± 0,25 |
|
Пределы допускаемой основной относительной погрешности измерений объема 61, %* |
± 1,10 ± 0,60 ± 0,35 |
|
Пределы допускаемой дополнительной погрешности измерений объемного расхода и объема, вызванной отклонением температуры измеряемой среды от градуировочного значения на каждые 10 °С, предела допускаемой основной относительной/приведенной погрешности измерений объемного расхода, % |
± 0,1 |
|
Пределы допускаемой приведенной к диапазону изменений выходного сигнала погрешности измерений объемного расхода в стандартный токовый или потенциометрический выходной сигнал, % |
± 0,15 |
|
Динамический диапазон измерений расхода для диапазона верхних пределов измерений объемного расхода, м3/ч от 0,02 до 0,03 от 0,03 до 200 |
20 30** |
|
* - в зависимости от заказа * * - по заказу может быть иным, но не более 100 при этом в диапазоне от 1 % до 5 % погрешность не нормируется | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - токовый, мА - напряжения, В - цифровой |
от 4 до 20 от 0 до 10 RS-485 |
|
Электропитание: - напряжением постоянного тока, В - напряжением переменного тока, В - частота переменного тока, Гц |
27-5 220 -22 50-2:5; 400' |
|
Потребляемая мощность, не более: При напряжении электропитания: - постоянного тока, Вт - переменного тока, В^А |
5 7,5 |
|
Максимальное рабочее давление измеряемой среды, МПа, не более* |
63,0 |
|
Градуировочные значения температур измеряемой среды, °С* |
20, 50, 70, 90 |
|
Диапазон температур окружающей среды, °С Относительная влажность окружающей среды, при температуре (55 ± 2) °С, % |
от - 60 до + 75 100 |
|
Степень защиты по ГОСТ 14254-2015: - расходомеры одноблочного и многоблочного исполнения - расходомеры одноблочного исполнения и первичные преобразователи многоблочного исполнения |
IP66/ IP67 IP68 |
|
Масса, кг, не более*: - ПП - ВП - расходомеры одноблочного исполнения |
175 3,5 182 |
|
Габаритные размеры ПП, мм, не более* |
200х835х430 |
|
Габаритные размеры ВП, мм, не более* |
350х260х110 |
|
Габаритные размеры расходомера одноблочного исполнения, мм, не более* |
200х835х520 |
|
* - в зависимости от заказа | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
150 000 |
Знак утверждения типа
наносится методом лазерной гравировки на маркировочную табличку и на титульный лист эксплуатационной документации методом ксерокопирования.
Комплектность
Таблица 6 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Расходомер жидких сред ультразвуковой |
Кальмар |
1 |
|
Переходная муфта |
- |
По заказу (для многоблочного исполнения) |
|
Кабель связи |
КС-1 |
По заказу (для многоблочного исполнения) |
|
Кабель связи |
КС-2 |
По заказу (для многоблочного исполнения) |
|
Одиночный комплект ЗИП |
- |
По заказу |
|
Паспорт |
ГРВТ.407251.001ПС/ ГРВТ.407251.001-01ПС |
1 |
|
Руководство по эксплуатации |
ГРВТ.407251.001РЭ |
1 |
|
Комплект разрешительной документации |
- |
По заказу |
Сведения о методах измерений
приведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации ГРВТ.407251.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГРВТ.407251.001 ТУ «Расходомеры жидких сред ультразвуковые Кальмар. Технические условия»
