Трансформаторы напряжения EMF 170
| Номер в ГРСИ РФ: | 96594-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
|
96594-25: Описание типа
2025-96594-25.pdf
|
Скачать | 134.2 КБ |
Трансформаторы напряжения EMF 170 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96594-25 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | EMF 170 | |||||||||||||||||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | dd1f49c9-6b79-a9fe-f4b1-b0a69af05e0a | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ABB AB, High Voltage Products, ШВЕЦИЯ, SE-77180, Ludvika
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96594-25: Описание типа
2025-96594-25.pdf
|
Скачать | 134.2 КБ |
Описание типа
Назначение
Трансформаторы напряжения EMF 170 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения представляют собой однофазные электромагнитные масштабные преобразователи. Первичная обмотка и сердечник с вторичными обмотками находятся в алюминиевом баке у основания. Первичная обмотка изготавливается из высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Имеется три основные вторичные обмотки - две измерительных, защитная и одна дополнительная. Обмотки изолированы бумажно-масляной изоляцией и помещены в бак, заполненный маслом. В верхней части изолятора расположена голова из легированного алюминия с маслорасширителем. Вывод X первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, расположенной в нижней части бака трансформатора.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения EMF 170 зав. № 1HSE 8884293, 1HSE 8884294, 1HSE 8884295, 1HSE 8884296, 1HSE 8884297, 1HSE 8884298.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде буквенно-цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

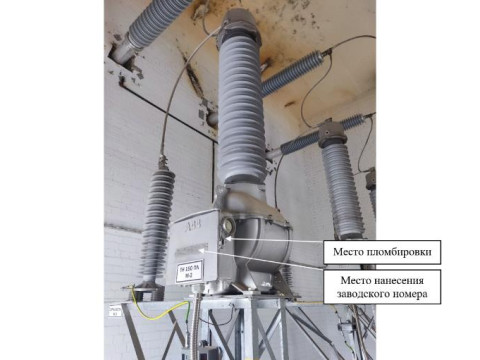

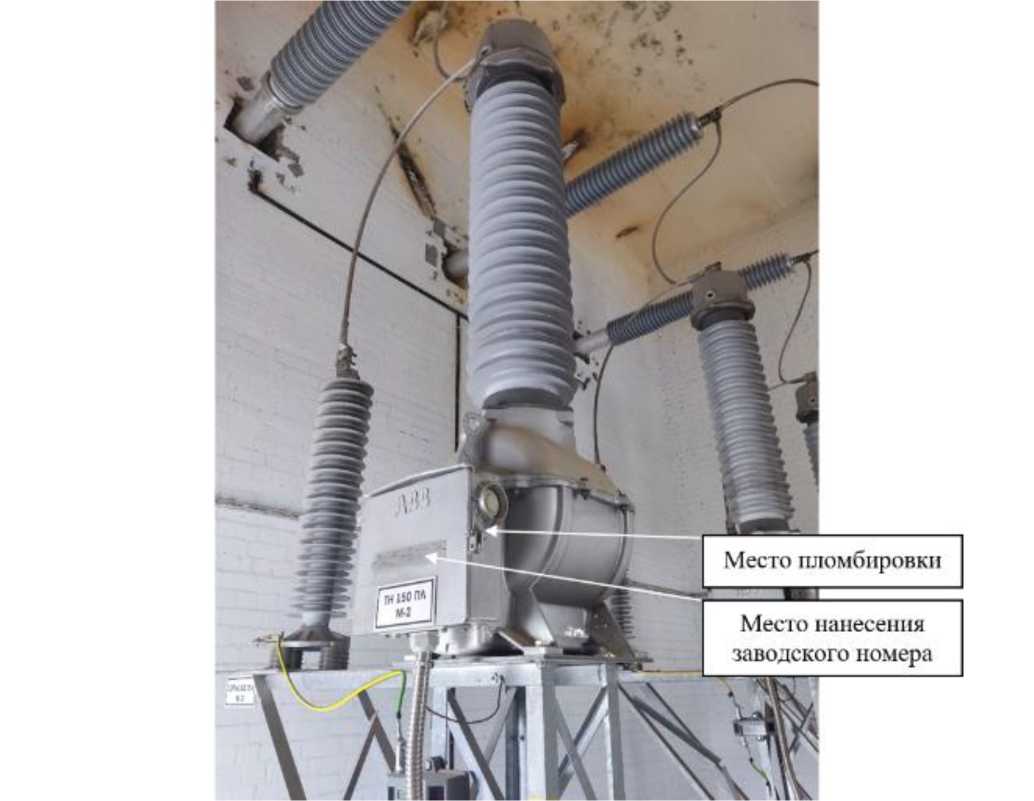

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
154/^3 | |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 | |
|
Номинальная частота Гном, Гц |
5 |
0 |
|
Класс точности вторичной обмотки по ГОСТ 1983 |
0,5 |
3Р |
|
Номинальная мощность вторичной обмотки, В^А |
20 |
150 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
EMF 170 |
1 шт. |
|
Паспорт |
EMF 170 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
