Счетчики газа мембранные СГМ
| Номер в ГРСИ РФ: | 96596-25 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО ПКФ "ГЕРРИДА", г.Краснодар |
Счётчики газа мембранные СГМ (далее - счётчики) предназначены для измерений объема природного газа по ГОСТ 5542-2022 и паров сжиженного углеводородного газа по ГОСТ 20448-2018 при рабочих условиях или приведенных к температуре плюс 20 °С.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96596-25 | ||||||||||||||||||
| Действует | по 09.10.2030 | ||||||||||||||||||
| Наименование | Счетчики газа мембранные | ||||||||||||||||||
| Модель | СГМ | ||||||||||||||||||
| Модификации |
СГМ-G4-1,0 СГМ-G6-1,0 СГМ-G4-ТК-1,0 СГМ-G6-ТК-1,0 СГМ-G6-1,5 |
||||||||||||||||||
| Приказы |
№2186 от
09.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ea3f1362-48e9-5a1a-098d-700bfb9527eb | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО ПКФ «ГЕРРИДА», РОССИЯ, 350032, Краснодарский край, г. Краснодар, х. Октябрьский, ул. Живописная, д. 72, помещ. 201
Поверка
| Методика поверки / информация о поверке |
МП-760-2025 Государственная система обеспечения единства измерений. Счетчики газа мембранные СГМ. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96596-25: Описание типа
2025-96596-25.pdf
|
Скачать | 161.1 КБ | |
|
96596-25: Методика поверки
МП-760-2025
2025-mp96596-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Счётчики газа мембранные СГМ (далее - счётчики) предназначены для измерений объема природного газа по ГОСТ 5542-2022 и паров сжиженного углеводородного газа по ГОСТ 20448-2018 при рабочих условиях или приведенных к температуре плюс 20 °С.
Описание
Принцип действия счётчика основан на преобразовании перепада давления газа, проходящего через счётчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передается на отсчетное устройство. Биметаллический элемент в составе счётчика с температурной коррекцией корректирует учет расходуемого газа в зависимости от его температуры.
Счётчик имеет механическое отсчётное устройство роликового типа для указания измеренного объёма газа в кубических метрах и долях кубического метра.
Счётчики без температурной коррекции измеряют объем газа в рабочих условиях.
Счётчики с температурной коррекцией приводят измеренный объём газа к нормальным условиям (к температуре плюс 20 °С).
Счётчики газа могут быть оснащены датчиком импульсов для дистанционной передачи данных.
Счётчики имеют две модификации CTM-G4, CTM-G6 в зависимости от диапазона измерений объемного расхода газа.
Счётчики имеют следующую структуру условного обозначения:
Счётчики газа мембранные СГМ-1 2-3-4
1 - модификация (G4, G6);
2 - И - наличие импульсного выхода;
3 - ТК - наличие температурной коррекции;
4 - класс точности (1,0 или 1,5).
Пример записи: CTM-G4H-TK-1,5.

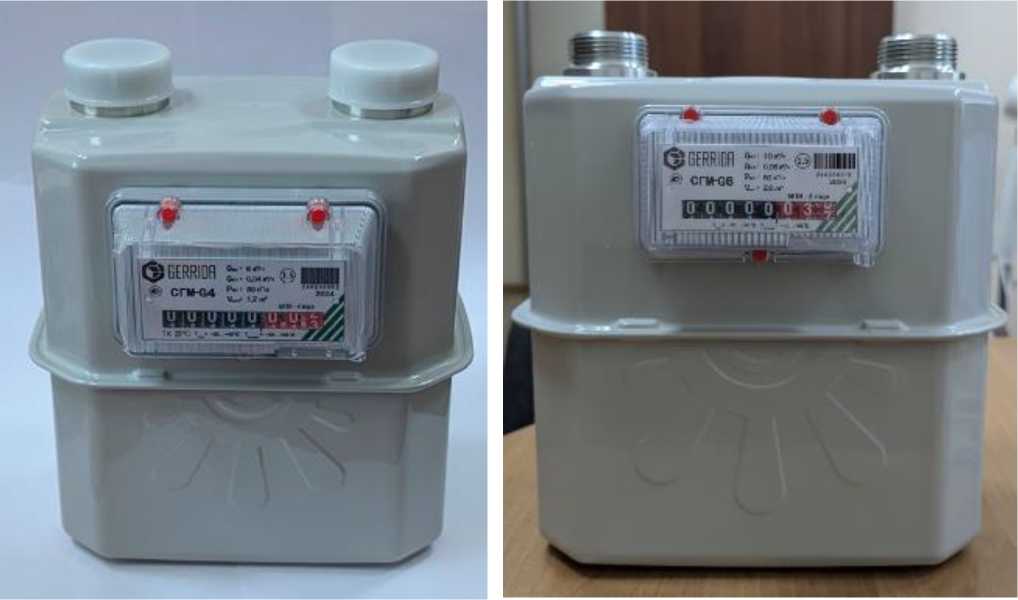

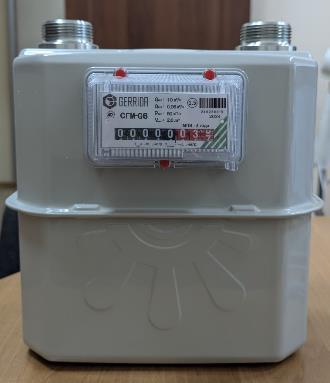

Общий вид счётчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счётчиков

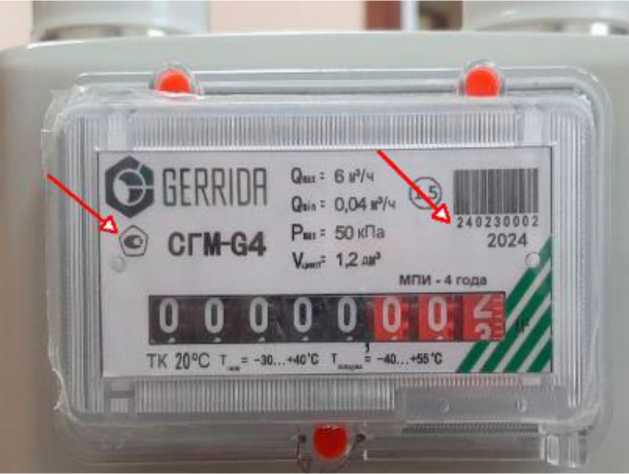

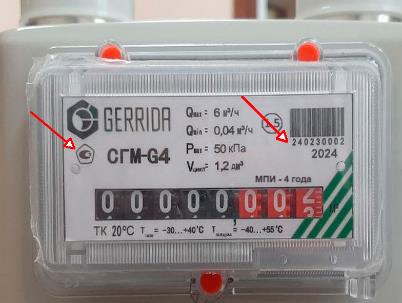

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на лицевую часть счётного устройства. Схема нанесения заводского номера и знака утверждения типа представлена на рисунке 2.

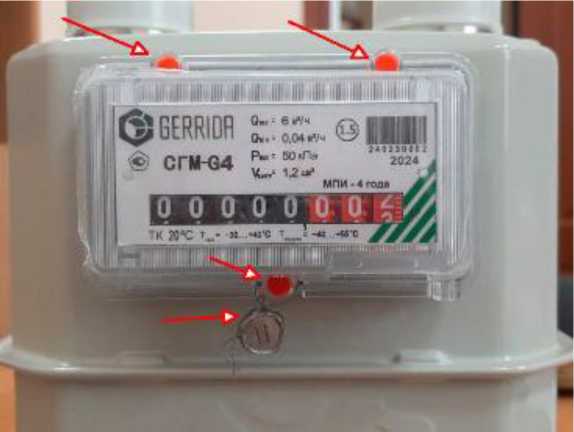

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую или пластмассовую пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы, или на специальную мастику в чашке одного из винтов крепления.
Схема пломбировки счётчиков представлена на рисунке 3.
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Рисунок 3 - Схема пломбировки
Технические характеристики
Метрологические характеристики счётчиков приведены в таблице 1.
Таблица 1 - Метрологические характеристики счётчиков
|
Наименование характеристики |
Значение | |
|
Модификация счётчика |
(TVI-G4 |
(TVI-G6 |
|
Минимальный расход газа Qmin, м3/ч |
0,04 |
0,06 |
|
Номинальный расход газа Qnom, м3/ч |
4 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
6 |
10 |
|
Пределы допускаемой относительной погрешности измерений объема газа для счётчиков без температурной коррекции, % | ||
|
а) в диапазоне расходов Qmin < Q < 0,1-Qnom |
±3 | |
|
б) в диапазоне расходов 0,1-Qnom < Q < Qmax: | ||
|
- класса точности 1,0 |
±1,0 | |
|
- класса точности 1,5 |
±1,5 | |
|
Пределы допускаемой относительной основной погрешности измерений объема газа, приведенного к температуре плюс 20 °С, %: а) в диапазоне расходов Qmin < Q < 0,1-Qnom б) в диапазоне расходов 0,1-Qnom < Q < Qmax: - класса точности 1,0 - класса точности 1,5 |
±3 ±1,0 ±1,5 | |
|
Предел допускаемой дополнительной относительной погрешности измерений объема газа для счётчиков c температурной коррекцией, вызванной изменением температуры измеряемой среды от нормальных условий на 10 °С, %: |
±0,4 | |
|
Нормальные условия измерений: - температура измеряемой среды, °С |
от +15 до +25 | |
|
Примечание - Основная относительная погрешность измерений объема газа и дополнительная относительная погрешность измерения объема газа суммируются арифметически. | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация счётчика |
CrM-G4 |
CrM-G6 |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2022; пар сжиженного углеводородного газа по ГОСТ 20448-2018 | |
|
Дискретность отчета измерений объема, м3 |
0,001 | |
|
Емкость отображающего устройства, м3 |
99999,999 | |
|
Температура измеряемой среды, °С |
от -30 до +40 | |
|
Рабочее избыточное давление измеряемой среды, кПа, не более |
5 | |
|
Максимально возможное избыточное давление измеряемой среды, кПа |
50 | |
|
Перепад давления при Qmax, кПа, не более |
0,2 |
0,25 |
|
Габаритные размеры, мм, не более: - ширина - длина - высота |
190 200 235 |
190 250 265 |
|
Масса, кг, не более |
1,7 |
2,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +55 95 от 84,0 до 106,7 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на счётчик, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счётчик газа мембранный |
СГМ |
1 |
|
Паспорт |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в разделе 1.3 «Принцип действия» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 26.51.63-006-34189279-2024. Счётчики газа мембранные СГМ. Технические условия.
