Приемники геодезические спутниковые ГНСС STAN Е800
| Номер в ГРСИ РФ: | 96597-25 |
|---|---|
| Производитель / заявитель: | ООО «РУСГЕОТОРГ», г. Новосибирск |
Приемники геодезические спутниковые ГНСС STAN E800 (далее - аппаратура) предназначены для измерений приращений координат и геодезических определений относительного местоположения объектов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96597-25 | |||||||||
| Действует | по 09.10.2030 | |||||||||
| Наименование | Приемники геодезические спутниковые ГНСС | |||||||||
| Модель | STAN Е800 | |||||||||
| Приказы |
№2186 от
09.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9e34a8ca-6689-6f22-6897-eb0459758476 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «РУСГЕОТОРГ», РОССИЯ, 630007, Новосибирская область, г. Новосибирск, ул. Коммунистическая, д. 1
Поверка
| Методика поверки / информация о поверке |
2306-25 МП Государственная система обеспечения единства измерений. Приемники геодезические спутниковые ГНСС STAN Е800. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96597-25: Описание типа
2025-96597-25.pdf
|
Скачать | 190 КБ | |
|
96597-25: Методика поверки
2306-25 МП
2025-mp96597-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Приемники геодезические спутниковые ГНСС STAN E800 (далее - аппаратура) предназначены для измерений приращений координат и геодезических определений относительного местоположения объектов.
Описание
Принцип действия аппаратуры основан на измерении параметров радионавигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1, L2; GPS в частотных диапазонах L1, L2, L5; Galileo в частотных диапазонах E1, E5; BeiDou в частотных диапазонах B1, B2, B3; QZSS в частотных диапазонах L1, L5; SBAS в частотном диапазоне L1 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1970 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигналов.
Аппаратура выполнена в моноблочном корпусе. Информация о встроенных в корпус блоках приведена в таблице 1.
Таблица 1 - Встроенные в корпус блоки
|
Наименование блоков |
Наличие |
|
ГНСС-антенна |
+ |
|
Модуль беспроводной технологии Bluetooth® |
+ |
|
Модуль беспроводной технологии Wi-Fi |
+ |
|
Модем GSM |
+ |
|
Модем УКВ |
+ |
|
Модуль обработки информации |
+ |
|
Модуль хранения информации |
+ |
|
Модуль управления, индикации и вывода информации |
+ |
|
Аккумуляторная батарея |
+ |
Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников ГНСС. Управление аппаратурой осуществляется при помощи внешнего контроллера или Web-интерфейса через персональный компьютер (далее - ПК).
Данные измерений накапливаются во внутренней памяти аппаратуры. Связь с внешними устройствами осуществляется через порты USB, а также через модули беспроводного канала передачи данных Bluetooth® и Wi-Fi. Имеется возможность подключения внешнего источника электропитания.
Информация о разъемах, кнопках, блоках, расположенных снаружи корпуса аппаратуры приведены в таблице 2.
Таблица 2 - Разъемы, кнопки, блоки, расположенные снаружи корпуса аппаратуры
|
Наименование |
Наличие |
|
Жидкокристаллический дисплей для отображения режимов работы |
Б.П |
|
Индикаторы состояния, показывающие статусы отслеживания сигналов спутников, работы канала приема и передачи данных, Bluetooth® |
Б.П |
|
Кнопка включения/выключения и индикатор питания аппаратуры |
Б.П |
|
Слот для установки SIM карты |
Б.П |
|
USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на ПК |
Б.П |
|
Разъем LEMO (5-pin) для передачи данных на ПК |
Б.П |
|
Разъем для установки адаптера и/или крепления на вехе |
Н.Ч |
|
Индикатор заряда аккумуляторных батарей |
Б.П |
|
TNC разъём для подключения УКВ антенны |
В.Ч |
|
Б.П - боковая панель Н.Ч - нижняя часть В.Ч - верхняя часть | |
Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид аппаратуры приведен на рисунке 1.
Вид аппаратуры со стороны нижней панели с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 2. Заводской номер размещается на нижней панели корпуса аппаратуры в буквенно-числовом формате в виде наклейки.
Общий вид антенны УКВ приведен на рисунке 3.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.

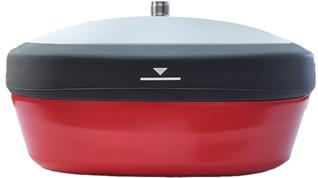

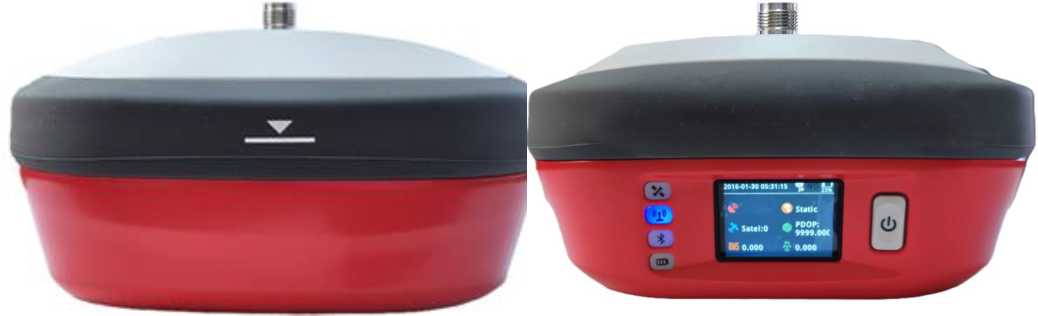

Рисунок 1 - Общий вид аппаратуры
Место нанесения заводского номера
Сделано
ЕАС
IS09001
ООО «РУСГЕОТОРГ» /
stAnrs
Место нанесения знака утверждения типа

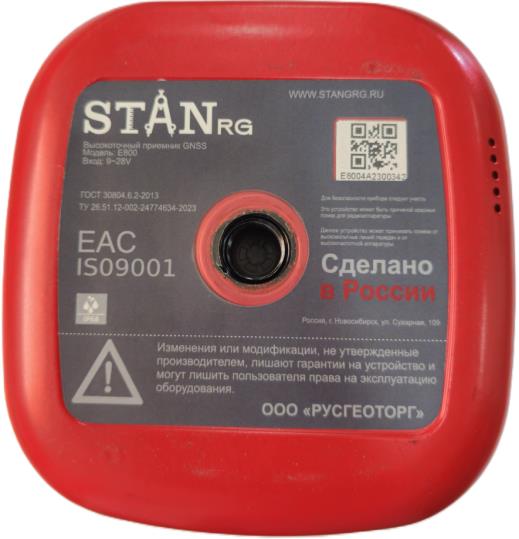

Рисунок 2 - Вид аппаратуры со стороны нижней панели с указанием мест нанесения знака утверждения типа и заводского номера

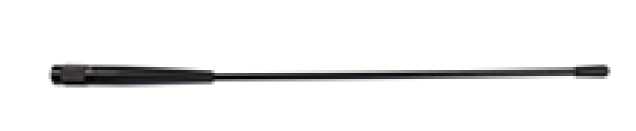

Рисунок 3 - Общий вид антенны УКВ
Программное обеспечение
Взаимодействие составных частей аппаратуры, запись, хранение и передача результатов измерений обеспечивается встроенной операционной системой Linux. Для управления аппаратурой используется встроенный Web-интерфейс, который устанавливается на контроллер или ПК, осуществляющий взаимодействие узлов аппаратуры, обработку измерительной информации, отображение результатов измерений и их экспорт по интерфейсным каналам. В комплекте с аппаратурой поставляется программное обеспечение (далее - ПО) постобработки RedStar, предназначенное для высокоточной постобработки измерений.
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Linux |
RedStar |
Web-интерфейс |
|
Номер версии (идентификационный номер) ПО |
1.14 |
1.0 |
1.09 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте |
±2<2,0+0,140-6<D) 2) ±2<3,0+0,340-6<D) 2) |
|
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте |
±2-(8+1-10-6-D) 2) ±2-(15+1-10-6-D) 2) |
|
1) Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС. 2) D - измеряемое расстояние, мм. 3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
1408 |
|
Принимаемые сигналы: - ГНСС GPS - ГНСС ГЛОНАСС - ГНСС BEIDOU - ГНСС GALILEO - QZSS - SBAS |
L1C/A, L2P, L5Q L1OF, L2OF B1, B2, B3 E1, E5A, E5B L1C/A, L5Q L1C/A |
|
Напряжение источника питания постоянного тока, В: - внешнее питание - встроенный аккумулятор |
от 9 до 28 6,7±0,5 |
|
Масса, кг, не более |
2,0 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
154x154x85 |
|
Диапазон рабочих температур, °С |
от -50 до +65 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на нижнюю панель аппаратуры в виде наклейки.
Комплектность
Таблица 6 - Комплектность аппаратуры
|
Наименование |
Обозначение |
Количеств о |
|
1 Приемник геодезический спутниковый ГНСС STAN E800 в составе: |
1 компл. | |
|
1.1 Блок приемника |
STAN E800 |
1 шт. |
|
1.2 Антенна УКВ |
- |
1 шт. |
|
1.3 Кабель Type-C/ Type-C |
- |
1 шт. |
|
1.4 Адаптер питания USB/220 В |
- |
1 шт. |
|
1.5 Кейс транспортировочный ударопрочный |
- |
1 шт. |
|
1.6 ПО постобработки «RedStar»1) |
RedStar |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Паспорт |
26.51.12-24774634-08ПС |
1 экз. |
|
4 Методика поверки |
- |
1 экз. |
|
1) По заказу потребителя | ||
Сведения о методах измерений
приведены разделе 3 «Описание интерфейса веб-приложения приемника» документа «Приемник геодезический спутниковый ГНСС STAN E800. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений».
