Газоанализаторы LGA-4500IC
| Номер в ГРСИ РФ: | 96598-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Focused Photonics Inc." (FPI), Китай |
Газоанализаторы LGA-4500IC (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО), диоксида углерода (СО2) в чистых газах и технологических газовых средах с последующей передачей соответствующей информации на верхний уровень.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96598-25 | ||||||||||||
| Действует | по 09.10.2030 | ||||||||||||
| Наименование | Газоанализаторы | ||||||||||||
| Модель | LGA-4500IC | ||||||||||||
| Приказы |
№2186 от
09.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1366e325-2268-f231-83b6-f0dd8125c2eb | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Focused Photonics (Hangzhou), Inc., КИТАЙ, 760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province (310052)
Поверка
| Методика поверки / информация о поверке |
МП 65-221-2025 Государственная система обеспечения единства измерений. Газоанализаторы LGA-4500IC. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
96598-25: Описание типа
2025-96598-25.pdf
|
Скачать | 177.1 КБ | |
|
96598-25: Методика поверки
МП 65-221-2025
2025-mp96598-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Газоанализаторы LGA-4500IC (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО), диоксида углерода (СО2) в чистых газах и технологических газовых средах с последующей передачей соответствующей информации на верхний уровень.
Описание
Принцип действия газоанализаторов - лазерная абсорбционная спектроскопия. Лазерный луч проходит через анализируемую среду и детектируется модулем приемника. Длина волны выходного сигнала лазера соответствует линии поглощения определяемого газа.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Газоанализаторы состоят из четырех основных модулей - излучатель, приемник, блок анализа и блок управления.
Излучение диодного лазера подается из блока анализа в измерительную ячейку и принимается расположенным напротив приемником. Получаемый при преобразовании электрический сигнал подается в блок анализа, где выполняется необходимая обработка, определяется концентрация и ее значение выводится на ЖК дисплей.
В модуле приемника расположен детектор излучения и коммутационная плата.
В блоке управления расположены встроенные датчики температуры и плата управления.
На лицевой пенели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.
Конструктивно газоанализатор представляет единую моноблочную конструкцию.
Серийный номер газоанализаторов наносится на информационную табличку, закрепленную на корпусе газоанализатора, и имеет буквенно-цифровой формат. Способ нанесения маркировки -лазерная гравировка на стальной пластине или альтернативный способ.
Корпус изготавливается из алюминиевого сплава, окрашиваемого в цвета по заказу заказчика.
Ограничение доступа к метрологически значимым элементам газоанализаторов осуществляется путем заливания торцевого соединительного болта компаундом, исключающего его несанкционированное вскрытие.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Общий вид газоанализаторов, информационной таблички с указанием серийного номера и знака утверждения типа, места пломбировки от несанкционированного доступа представлен на рисунках 1, 2.
Место пломбировки
Информационная табличка

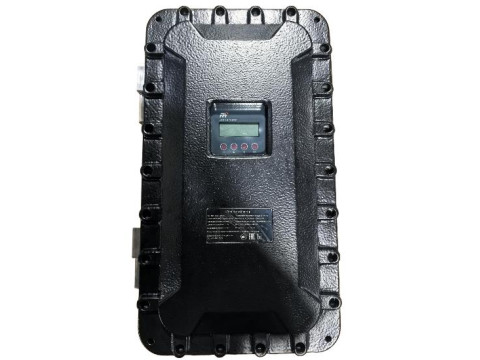

Рисунок 1 - Общий вид газоанализаторов LGA-4500IC с указанием информационной таблички и места пломбировки от несанкционированного доступа
Рисунок 2 - Общий вид информационной таблички с указанием серийного номера, знака утверждения типа
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) газоанализаторов выполняет следующие функции:
- сбор и обработку информации, измеренной приемником, преобразованной через АЦП, расчет объемной доли определяемого компонента в окружающей среде рабочей зоны;
- отображение результатов измерений на дисплее газоанализатора;
- передачу результатов измерений по интерфейсам связи;
- формирование аварийных сигналов;
- контроль целостности программных кодов ПО.
Газоанализаторы имеют защиту ПО от преднамеренных и непреднамеренных изменений.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LGA-4500IC |
|
Номер версии (идентификационный номер) ПО |
IFB.100Y*.S1D.XXX** |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
|
Примечания: * Y- относится к метрологически незначимой части ПО и принимает значения от C до Z; **Х - относится к метрологически незначимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2-5.
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемой основной погрешности газоанализаторов ______________________________________
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
абсолютной |
относительной | |||
|
Оксид углерода (СО) |
от 0 до 0,2 % включ. |
±0,008 % |
- | |
|
св. 0,2 до 1 % |
- |
±4,0 % | ||
|
Оксид углерода (СО) |
от 0 до 20 млн-1 включ. |
±1,2 млн-1 |
- | |
|
св. 20 до 200 млн-1 |
- |
±6,0 % | ||
|
Диоксид углерода (СО2) |
от 0 до 0,1 % включ. |
±0,003 % |
- | |
|
св. 0,1 до 2 % |
- |
±3,0 % | ||
|
Примечания: 1) Номинальная цена единицы наименьшего разряда 0,001 млн-1 (%). 2) Определяемые компоненты и диапазоны измерений определяются при заказе и указываются в паспорте и на информационной табличке газоанализатора. | ||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
1,0 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности* |
±0,5 |
|
Время установления выходного сигнала Т0,9 , с, не более |
60 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
* На вход газоанализатора подается газ после системы пробоподготовки, предназначенной для осушения анализируемого газа. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
60 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока (для коммуникационной платы), В |
от 200 до 240 от 48 до 63 24 |
|
Потребляемая мощность, кВт, не более |
3 |
|
Выходной сигнал: - аналоговый токовый, мА - цифровой |
от 4 до 20 RS-485/RS232 |
|
Габаритные размеры, мм, не более: - длина - высота - ширина |
720 430 230 |
|
Масса, кг, не более |
75 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), %, не более - атмосферное давление, кПа |
от -20 до +50 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1 Ex db 11В+Н2Т4 Gb X |
|
Степень защиты корпуса от доступа к опасным частям, попадания внешних твердых предметов и воды по ГОСТ 14254-2015 |
IP 65 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
90000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на информационную табличку, закрепленную на газоанализаторе, способом лазерной гравировки на стальной пластине (или альтернативным способом), а также на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
LGA-4500IC |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в документе «Газоанализаторы LGA-4500IC. Руководство по эксплуатации», раздел 4.2 «Системный режим».
Нормативные документы
Приказ Росстандарта от 31.12.2020 № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Газоанализаторы LGA-4500IC. Стандарт предприятия.
