Федеральное агентство по техническому регулированию и метрологии ФГУП «ВНИИМ им. Д.И.Менделеева»

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»

СОГЛАСОВАНО

Г ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИИ

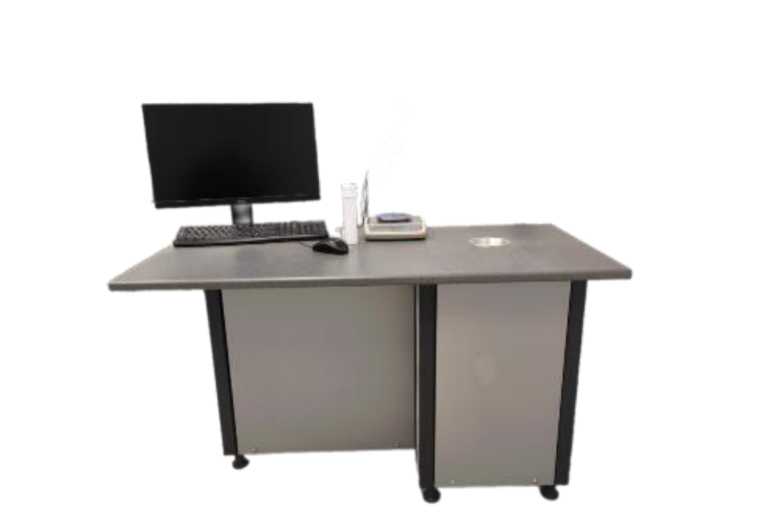

ЯМР-аналнзаторы АКС-2020 МЕТОДИКА ПОВЕРКИ МП 102-241 (243)-2024 (с Изменением № 1)

Екатеринбург

2025

ПРЕДИСЛОВИЕ

• 1 РАЗРАБОТАНА Уральским научно-исследовательским институтом метрологии -филиалом Федерального государственного унитарного предприятии «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

• 2 ИСПОЛНИТЕЛЬ Старший научный сотрудник лаб. 241 Парфенова Е.Г.

• 3 СОГЛАСОВАНА директором УНИИМ - филиала ФГУ'П «ВНИИМ им. Д.И. Менделеева» в 2025 г.

• 4 Изменение № 1 согласовано директором У НИИМ - филиала ФГУ П «ВНИИМ им. Д.И. Менделеева» в 2025 г.

СОДЕРЖАНИЕ

• 1 Общие положения

• 2 Перечень операций поверки средства измерений

• 3 Требования к условиям проведения поверки

• 4 Требования к специалистам, осуществляющим поверку

• 5 Метрологические и технические требования к средствам поверки

• 6 Требования (условия) по обеспечению безопасности проведения поверкиб

• 7 Внешний осмотр средства измерений

• 8 Подготовка к поверке и опробование средства измерений

• 9 Проверка программного обеспечения средства измерений

• 10 Определение метрологических характеристик средства измерений

• 11 Подтверждение соответствия средства измерений метрологическим требованиям

• 12 Оформление результатов поверки

  Государственная система обеспечения единства измерений. ЯМР-анализаторы АКС-2020. Методика поверки (с Изменением № 1)

  МП 102-241(243)-2024

• 1 Общие положения

  • 1.1 Настоящая методика поверки распространяется на ЯМР-анализаторы АКС-2020 (далее - анализаторы), предназначенные для измерений массовой доли масла в пересчете на сухое вещество (масличности) и влажности (массовой доли воды) семян масличных культур, а также продуктов их переработки (жмыха, шрота и других), и устанавливает методику их первичной и периодической поверки. Поверка анализаторов должна производиться в соответствии с требованиями настоящей методики.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость результатов измерений влажности (массовой доли воды) к Государственному первичному эталону единиц массовой доли и массовой (молярной) концентрации воды в твердых и жидких веществах и материалах ГЭТ 173, посредством применения стандартных образцов утвержденного типа, аттестованное значение которых устанавливается по расчетно-экспериментальной процедуре посредством прямых измерений на ГЭТ 173 в исходном материале стандартного образца.

  • 1.3 При проведении поверки должна обеспечиваться прослеживаемость результатов измерений массовой доли масла в пересчете на сухое вещество (масличности) к ГЭТ 3 Государственному первичному эталону массы - килограмму, посредством применения стандартных образцов утвержденного типа, аттестованное значение которых устанавливается по расчетно-экспериментальной процедуре с применением поверенных весов в соответствии с государственной поверочной схемой для средств измерений массы, утвержденной Приказом Госстандарта от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

  • 1.4 В настоящей методике поверки реализована поверка методом прямых измерений с применением стандартных образцов утвержденного типа.

  • 1.5 В результате поверки должны быть подтверждены метрологические требования, приведенные в таблице 1.

Таблица 1 - Метрологические характеристики

2 Перечень операций поверки средства измерений

При поверке должны быть выполнены операции, указанные в таблице 2.

Таблица 2 - Операции поверки__________________________________________

Продолжение таблицы 2

Если при проведении той или иной операции получен отрицательный результат,

дальнейшую поверку прекращают, а анализатор бракуют.

3 Требования к условиям проведения поверки

При проведении поверки должны быть соблюдены следующие условия: - температура окружающей среды, °C                  от +22 до +24

• - относительная влажность. %, не более                          80

• 4 Требования к специалистам, осуществляющим поверку

К проведению работ по поверке анализатора допускаются лица, прошедшие специальное обучение в качестве поверителя, ознакомившиеся с настоящей методикой поверки и документацией на поверяемый анализатор.

• 5 Метрологические и технические требования к средствам поверки

  • 5.1 При проведении поверки применяют оборудование согласно таблице 3.

Таблица 3 - Средства поверки

5.2 Стандартные образцы (далее - СО), применяемые для поверки, должны иметь

действующие паспорта.

• 5.3 Допускается использовать при поверке другие утвержденные и аттестованные

Страница 6 из 7 эталоны единиц величин, средства измерений утвержденного типа и поверенные, удовлетворяющие метрологическим требованиям, указанным в таблице 3.

• 6 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки необходимо соблюдать Правила технической эксплуатации электроустановок потребителей и правила охраны труда, а также указания по мерам безопасности, приведенные в руководстве по эксплуатации на анализатор.

• 7 Внешний осмотр средства измерений

  • 7.1 При внешнем осмотре необходимо установить:

• - соответствие внешнего вида анализатора сведениям, приведенным в описании типа;

• - соответствие комплектности требованиям руководства по эксплуатации;

• - четкость обозначений и маркировки;

• - отсутствие видимых внешних повреждений, отрицательно влияющих на работоспособность.

• 7.2 При установлении дефектов, препятствующих нормальному использованию, анализаторы бракуют и дальнейшую поверку не проводят.

• 8 Подготовка к поверке и опробование средства измерений

  • 8.1 Перед проведением поверки необходимо подготовить анализатор к работе в соответствии с руководством по эксплуатации и подготовить стандартные образцы к работе в соответствии с инструкцией по применению, приведенной в паспорте СО. При необходимости проводят градуировку анализатора.

  • 8.2 Проводят контроль условий поверки с помощью средства измерений в соответствии с таблицей 3.

  • 8.3 Опробование

Включить анализатор и убедиться, что анализатор функционирует и результаты измерения выводятся на экран анализатора.

• 9 Проверка программного обеспечения средства измерений

  • 9.1 Проводят проверку идентификационных данных ПО анализатора следующим образом: включают анализатор, затем в соответствии с руководством по эксплуатации входят в меню запуска программы ЯМР-анализатора. в котором отображается номер версии (идентификационный номер) ПО.

  • 9.2 Номер версии ПО должен соответствовать указанному в описании типа поверяемого анализатора и быть не ниже указанного в Руководстве по эксплуатации ЯМР-анализатора АКС-2020.

• 10 Определение метрологических характеристик средства измерений

  • 10.1 Проверка диапазона измерений и определение абсолютной погрешности результатов измерений массовой доли масла в пересчете на сухое вещество (масличности) и влажности (массовой доли воды) проводят с применением стандартных образцов масличности и влажности семян масличных культур и продуктов их переработки (имитаторы) (комплект МРС)ГСО 12699-2024.

  • 10.2 Измеряют масличность и влажность поочередно каждого их трех СО (/ = 3), входящих в комплект, на поверяемом анализаторе согласно его руководству по эксплуатации не менее 3 раз (z >3).

• 11 Подтверждение соответствия средства измерений метрологическим требованиям

  • 11.1 Для каждого z-ro результата измерений масличности и влажности /-го образца из комплекта рассчитывают абсолютную погрешность по формулам

О)

(2)

где W_tJ - 7-й результат измерений влажности на анализаторе /-го образца из комплекта. %; W_COj - значение влажности/-го образца из комплекта, указанное в паспорте на СО. %.

M_tJ - 7-й результат измерений масличности на анализаторе /-го образца из комплекта. %;

М_СО] - значение масличности /-го образца из комплекта, указанное в паспорте на СО. %.

• 11.2 Анализаторы считают выдержавшими поверку, если для каждого СО из комплекта выполняются неравенства

- |^л/о|’                                           ($)

где Д_л/ - пределы допускаемой абсолютной погрешности измерений масличности. указанные в описании типа на анализатор и приведенные в таблице 1;

Д_{Н о} - пределы допускаемой абсолютной погрешности измерений влажности, указанные в описании типа на анализатор и приведенные в таблице 1.

• 12 Оформление результатов поверки

• 12.1 Оформляют протокол поверки в произвольной форме.

• 12.2 При положительных результатах поверки анализатор признают пригодным к применению и оформляют результаты поверки в соответствии с действующими на момент поверки нормативно-правовыми актами в области обеспечения единства измерений.

• 12.3 Нанесение знака поверки на анализаторы не предусмотрено. Пломбирование анализаторов не предусмотрено.

• 12.4 При отрицательных результатах поверки анализатор признают непригодным к применению в сфере государственного регулирования обеспечения единства измерений и оформляют результаты поверки в соответствии с действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений.

• 12.5 Сведения о результатах поверки передают в Федеральный информационный фонд по обеспечению единства измерений в соответствии с действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений.

Разработчик:

Парфенова Е.Г.

Старший научный сотрудник лаб. 241 УНИИМ -филиала ФГУП «ВНИИМ им.Д.И.Менделеева»
