Золомеры промышленные непрерывного действия RODOS
| Номер в ГРСИ РФ: | 96602-25 |
|---|---|
| Производитель / заявитель: | Centrum Transferu Technologii EMAG Sp. z o.o., ПОЛЬША |
Золомеры промышленные непрерывного действия RODOS (далее - золомеры) предназначены для измерений массовой доли золы (зольности) в углях бурых, каменных и антраците, транспортируемых по ленте конвейера в режиме реального времени.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96602-25 | |||||||||
| Действует | по 09.10.2030 | |||||||||
| Наименование | Золомеры промышленные непрерывного действия | |||||||||
| Модель | RODOS | |||||||||
| Приказы |
№2186 от
09.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9bb8ba0b-3511-d7f0-52b4-489fe3b79025 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Centrum Transferu Technologii EMAG Sp. z o.o., ПОЛЬША, 40-189 Katowice, ul. Leopolda 31
Поверка
| Методика поверки / информация о поверке |
МП 29-241-2023 Государственная система обеспечения единства измерений. Золомеры промышленные непрерывного действия RODOS. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96602-25: Описание типа
2025-96602-25.pdf
|
Скачать | 274.4 КБ | |
|
96602-25: Методика поверки
МП 29-241-2023
2025-mp96602-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Золомеры промышленные непрерывного действия RODOS (далее - золомеры) предназначены для измерений массовой доли золы (зольности) в углях бурых, каменных и антраците, транспортируемых по ленте конвейера в режиме реального времени.
Описание
Принцип действия золомера основан на непрерывном измерении природной радиоактивности (интенсивности гамма-излучения) твердого минерального топлива, в том числе углей каменных, бурых и антрацитов с размером частиц не более 300 мм (далее - угля). Природная радиоактивность угля обусловлена тем, что радиоактивные элементы сосредоточены в минеральной части (золе) углей.
Конструктивно золомеры состоят из двух составных частей: основной части, расположенной во взрывоопасной среде, и блока конвертера интерфейсов KOS-*, размещенного в безопасной зоне. Основная часть золомеров включает в себя: измерительную головку RODOS Ex, блок связи ZK RODOS Ex на базе модуля связи MK RODOS Ex или MK2 Ex, блок изолирующего трансформатора TRG-24, конвейерные весы КУРС или REX-01.
Отображение результатов измерений осуществляется на модуле связи золомера, а также на персональном компьютере с установленным специализированным программным обеспечением. Модуль связи с отображением результатов измерений предназначен также и для демонстрации измеряемых величин во время градуировки золомера, также модуль связи оснащен светодиодами, обозначающими обмен измерительной информацией между блоками золомера (с весами, блоками связи и питания, измерительными блоками).
В основе измерительного блока золомера использован сцинтилляционный счетчик на основе йодида натрия диаметром 3 дюйма, длиной 4 дюйма.
Весы конвейерные устанавливаются на конвейере следующим образом -транспортируемый уголь сначала подвергается взвешиванию, а затем поступает в зону действия измерительных блоков. Золомер дооснащен датчиком движения ленты конвейера, блоки измерительные, питания и связи могут быть выпущены во взрывозащищенном исполнении.
Минимальная мгновенная нагрузка, при которой работает золомер это 50 кг/м (50 килограмм на погонный метр ленты).
Весы конвейерные КУРС, входящие в состав золомера, утвержденного типа (номер в Федеральном информационном фонде по обеспечению единства измерений № 59947-15). Требования по конструкции устанавливаемых весов - согласно условиям работы золомера (окружающей среды), типу конвейера и средней нагрузке.
Градуировка золомера осуществляется с применением специально подготовленных проб угля с заданными значениями массовой доли золы, с учетом влаги.
Маркировочные таблички с серийным номером, наименованием и производителем размещаются на измерительном блоке золомера - на боковой стенке методом наклейки, и на боковой стенке блока связи ZK RODOS Ex. Серийный номер золомера имеет цифровой или буквенно-цифровой формат, наносится типографским способом.

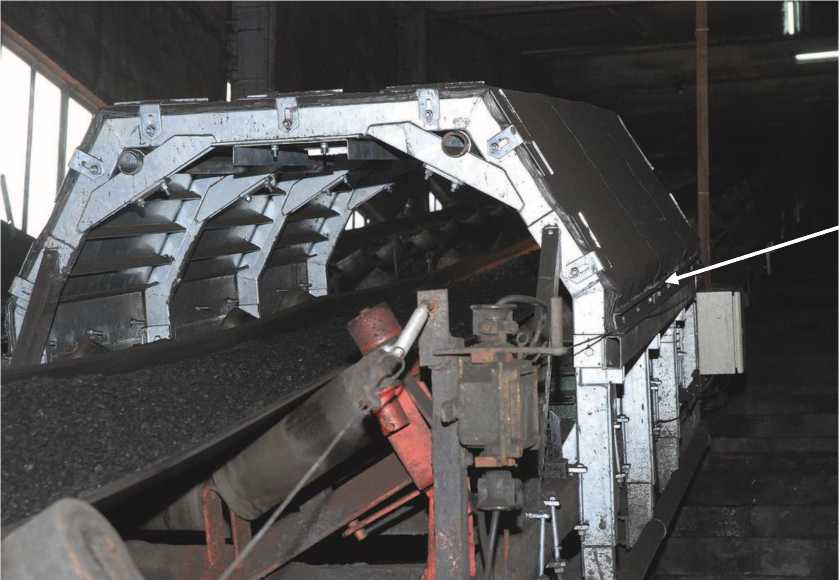

Общий вид золомера представлен на рисунке 1.
Рисунок 1 - Общий вид золомера (стрелкой указано место нанесения серийного номера)
Пломбирование и нанесение знака поверки на золомеры не предусмотрено.
Программное обеспечение
Золомеры оснащены специально разработанным программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим управлять параметрами градуировки и измерений, сохранять настройки работы золомера, результаты измерений. ПО золомера имеет несколько уровней доступа, устанавливается специалистами фирмы-производителя и защищено от доступа и изменения, может быть обновлено до актуальной версии при получении соответствующих файлов от производителя.
ПО золомера обеспечивает хранение всех результатов измерений во встроенной в ПО базе данных. Последний результат показан на экране в цифровом виде, дополнительно последняя группа замеров (количество - по договору с пользователем, максимально - сутки) указана в графическом виде.
Влияние ПО на метрологические характеристики золомеров учтено при их нормировании. Уровень защиты программного обеспечения золомера «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
RODOS |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли золы (зольности), % |
от 5 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли золы (зольности), %, в поддиапазонах измерений: - от 5 до 10 % включ. - св. 10 до 25 % включ. - св. 25 до 50 % |
± 1 ± 2 ± 3 |
|
Предел допускаемого среднеквадратичного отклонения результатов измерений массовой доли золы (зольности), % |
2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность показаний массовой доли золы (зольности), % |
0,1 |
|
Время единичного измерения, с, не более |
60 |
|
Габаритные размеры измерительного блока, мм, не более: - длина - высота - ширина |
575 160 160 |
|
Масса измерительного блока, кг, не более |
21,8 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 127 до 220 50 |
|
Потребляемая мощность, ВА, не более |
200 |
|
Маркировка взрывозащиты: - измерительная головка RODOS Ex - блок связи ZK Rodos Ex на базе модуля связи MK RODOS Ex - блок связи ZK Rodos Ex на базе модуля связи MK2 Ex - блок изолирующего трансформатора TRG-24 - блок конвертора интерфейсов KOS-* |
Ex PB Ex d [ia Ma] I Mb X Ex PO Ex ia I Ma; Ex PB Ex ib [ia Ma] I Mb Ex PO Ex ia op is I Ma Ex PB Ex d I Mb X Ex [Ex ia Ma] I |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
Знак утверждения типа
наносится на титульный лист документа CTT.DTR K44.106.v4ru «Золомеры промышленные непрерывного действия RODOS. Технико-эксплуатационная документация» методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Золомер промышленный непрерывного действия в сборе |
RODOS |
1 шт. |
|
2 Комплект креплений и запасных частей |
- |
1 шт. |
|
3 Персональный компьютер с программным обеспечением |
- |
1 шт. |
|
4 Комплект технико-эксплуатационной документации |
CTT.DTR K44.106.v4ru |
1 шт. |
|
5 Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Метод определения содержания золы в угле» Технико-эксплуатационной документации на золомер.
Нормативные документы
ГОСТ 11055-78 Угли бурые, каменные и антрацит. Радиационные методы определения зольности;
Техническая документация Centrum Transferu Technologii EMAG Sp. z o.o., Польша.
