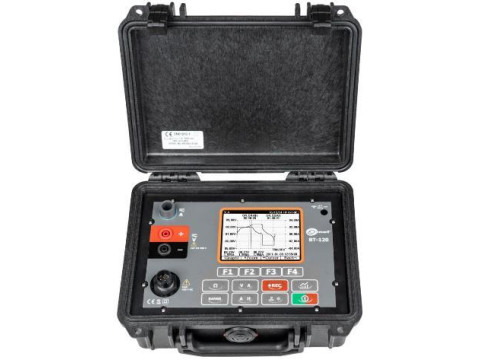

Тестеры аккумуляторных батарей ВТ-120
| Номер в ГРСИ РФ: | 96603-25 |
|---|---|
| Производитель / заявитель: | Фирма "Sonel S.A.", Польша |
Тестеры аккумуляторных батарей ВТ-120 (далее - тестеры) предназначены для измерений напряжения переменного и постоянного тока, напряжения пульсаций, силы переменного и постоянного тока, электрического сопротивления постоянному току, температуры при определении степени износа аккумуляторных батарей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96603-25 | ||||||
| Действует | по 09.10.2030 | ||||||
| Наименование | Тестеры аккумуляторных батарей | ||||||
| Модель | ВТ-120 | ||||||
| Приказы |
№2186 от
09.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | bba7b8ad-88f8-a6c4-6755-3f775b49ea21 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
SONEL S.A., ПОЛЬША, PL-58-100, Swidnica, ul. Woкulsкiego 11
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-078-25 Государственная система обеспечения единства измерений. Тестеры аккумуляторных батарей ВТ-120. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
96603-25: Описание типа
2025-96603-25.pdf
|
Скачать | 137.2 КБ | |
|
96603-25: Методика поверки
МП-НИЦЭ-078-25
2025-mp96603-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Тестеры аккумуляторных батарей ВТ-120 (далее - тестеры) предназначены для измерений напряжения переменного и постоянного тока, напряжения пульсаций, силы переменного и постоянного тока, электрического сопротивления постоянному току, температуры при определении степени износа аккумуляторных батарей.
Описание
Принцип действия тестеров основан на преобразовании входных аналоговых сигналов в цифровой сигнал в модуле аналого-цифрового преобразователя, дальнейшей его обработке в модуле центрального процессорного устройства и отображений результатов измерений на жидкокристаллическом дисплее. На основании измеренных значений тестеры могут рассчитать емкость батареи, которую можно сравнить с номинальными параметрами батареи.
Тестеры оснащены встроенной памятью для сохранения измеренных значений электрического сопротивления, напряжения и силы тока. Передача сохраненных измеренных значений на персональный компьютер (далее - ПК) осуществляется через Bluetooth.
Конструктивно тестеры выполнены в пластиковом корпусе с откидывающейся крышкой, приспособленном для переноски. Под откидывающейся крышкой находятся клеммы для подключения проводов, графический жидкокристаллический дисплей, на котором отображаются измеренные значения и кнопки для управления.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.

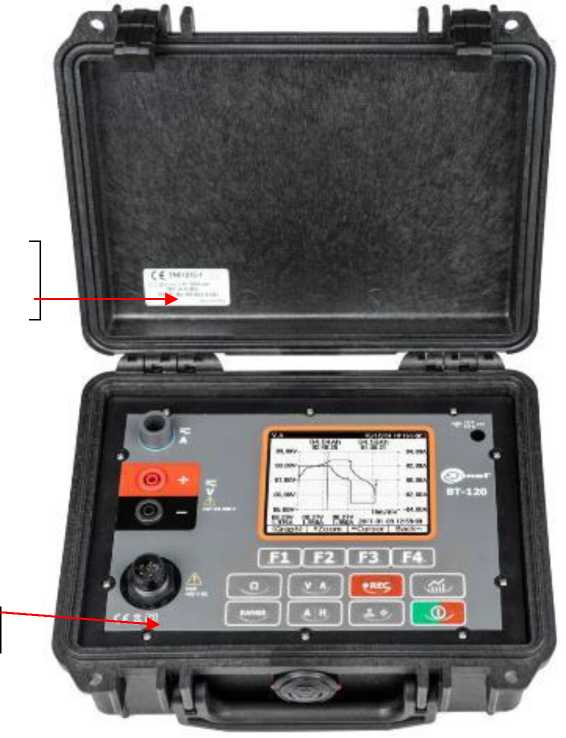

Общий вид тестеров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на тестеры не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид тестеров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) тестеров состоит из встроенного и внешнего ПО.
Внешнее ПО используется для загрузки измеренных значений на ПК и не является метрологически значимым.
Конструкция тестеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики тестеров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО тестеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.5.3 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Разрядность |
Пределы допускаемой абсолютной погрешности измерений | |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 40 до 100 Гц, В |
от 0 до 500 |
0,1 |
±(0,0075^и.в. + 5 е.м.р.) | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 500 |
от 0 до 5 включ. св. 5 до 50 включ. св. 50 до 500 включ. |
0,001 0,01 0,1 |
±(0,005^и.в. + 5 е.м.р.) |
|
Диапазон измерений силы переменного тока в диапазоне частот от 40 до 100 Гц, А |
от 0 до 400 |
от 0 до 4 включ. св. 4 до 40 включ. |
0,001 0,01 |
±(0,0225^и.в. + 15 е.м.р.) |
|
св. 40 до 400 включ. |
0,1 |
±(0,0375^и.в. + 20 е.м.р.) | ||
|
Диапазон измерений силы постоянного тока, А |
от 0 до 400 |
от 0 до 4 включ. св. 4 до 40 включ. |
0,001 0,01 |
±(0,02^и.в. + 11 е.м.р.) |
|
св. 40 до 400 включ. |
0,1 |
±(0,035^и.в. + 17 е.м.р.) | ||
|
Диапазон измерений электрического сопротивления постоянному току |
от 0 до 300 Ом |
от 0 до 3 мОм включ. |
1 мкОм |
±(0,009^и.в. + 10 е.м.р.) |
|
св. 3 до 30 мОм включ. св. 30 мОм до 300 мОм включ. св. 300 мОм до 3 Ом включ. св. 3 до 30 Ом включ. св. 30 до 300 Ом включ |
10 мкОм 100 мкОм 1 мОм 10 мОм 100 мОм |
±(0,005^и.в. + 10 е.м.р.) | ||
|
Диапазон измерений температуры , °C |
от -10 до +100 |
0,1 |
±(0,01-|и.в.| + 2 е.м.р.) | |
|
Диапазон измерений напряжения пульсаций, В |
от 0 до 5 |
0,001 |
±(0,025^и.в. + 10 е.м.р.) | |
|
П р и м е ч а н и я: и.в. - измеренная тестером величина; е.м.р. - единица младшего разряда. | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
7,4* |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
111x232x192 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от 0 до +50 до 85 |
|
*Литий-ионный аккумулятор (Li-Ion) | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
45000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на корпус тестера любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер аккумуляторных батарей |
ВТ-120 |
1 шт. |
|
Клещи измерительные до 60 А включ. |
C-130BE |
1 шт. |
|
Клещи измерительные св. 60 до 400 А включ. |
С-135ВЕ |
1 шт. |
|
Комплект проводов для измерения напряжения |
АКБ |
1 шт. |
|
Комплект проводов для измерения сопротивления |
АКБ |
1 шт. |
|
Адаптер передачи данных по Bluetooth |
- |
1 шт. |
|
Зарядное устройство |
Z34 |
1 шт. |
|
Резистор калибровочный |
RK1 |
1 шт. |
|
Футляр |
L17 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Описание» документа «Тестер аккумуляторных батарей ВТ-120. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
«Тестеры аккумуляторных батарей ВТ-120. Стандарт предприятия».
