Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC
| Номер в ГРСИ РФ: | 96604-25 |
|---|---|
| Производитель / заявитель: | Фирма "Shenzhen ION Engineering Technologies LTD.", Китай |
Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода (TC), общего органического углерода (TOC), общего неорганического углерода (TIC), нелетучего органического углерода (NPOC) в водных растворах органических и неорганических веществ.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96604-25 | |||||||||
| Действует | по 09.10.2030 | |||||||||
| Наименование | Анализаторы общего органического углерода с инфракрасным детектированием | |||||||||
| Модель | INSPIRION TOC | |||||||||
| Модификации |
INSPIRION TOC 200 INSPIRION TOC 200В |
|||||||||
| Приказы |
№2186 от
09.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fe920e90-7c45-421b-6441-11c485ebdc3a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shenzhen ION Engineering Technologies LTD, КИТАЙ, 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП 108-251-2023 Государственная система обеспечения единства измерений. Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96604-25: Описание типа
2025-96604-25.pdf
|
Скачать | 132.4 КБ | |
|
96604-25: Методика поверки
МП 108-251-2023
2025-mp96604-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода (TC), общего органического углерода (TOC), общего неорганического углерода (TIC), нелетучего органического углерода (NPOC) в водных растворах органических и неорганических веществ.
Описание
Принцип действия анализаторов основан на количественном определении углерода в водных растворах органических и неорганических веществ в виде диоксида углерода (CO2), получаемого в результате высокотемпературного сжигания пробы и детектируемого методом недисперсионной инфракрасной спектрометрии. Массовая концентрация углерода в пробе пропорциональна интенсивности поглощения ИК-излучения от диоксида углерода и рассчитывается из предварительно построенных градуировочных зависимостей.
Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи проб, блока окисления проб (каталитическая печь), блока ИК-детектора и блока управляющей электроники, установленных в одном корпусе. Анализаторы, в зависимости от модели, функционируют под управлением внешнего или внутреннего программного обеспечения.
Анализаторы выпускаются в следующих моделях: INSPIRION TOC 200, INSPIRION TOC 200В, которые отличаются режимами анализа и техническими характеристиками.
Анализаторы могут работать в следующих режимах: TC - определение общего углерода; TIC - определение общего неорганического углерода; TOC - определение общего органического углерода; DOC - определение растворенного органического углерода (только модель INSPIRION TOC 200); POC - определение отдуваемого органического углерода (только модель INSPIRION TOC 200); NPOC - определение неотдуваемого органического углерода (только модель INSPIRION TOC 200B).
Корпус анализаторов изготовлен из пластмассы и металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на табличке на задней стороне анализатора. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

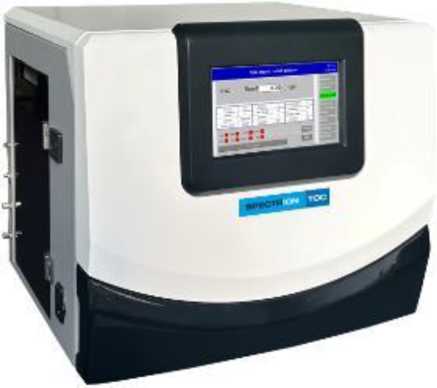

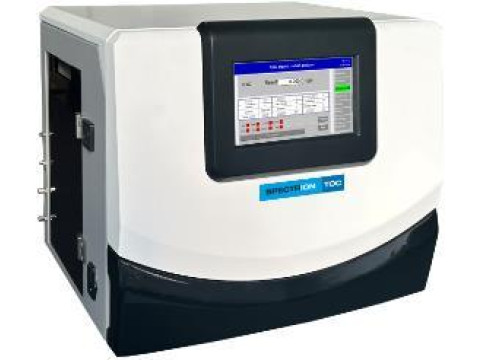

Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC модели INSPIRION TOC 200

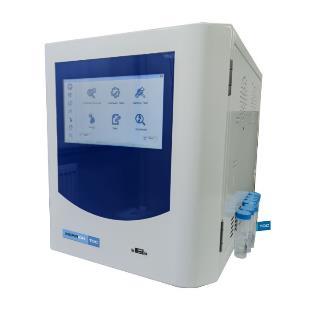

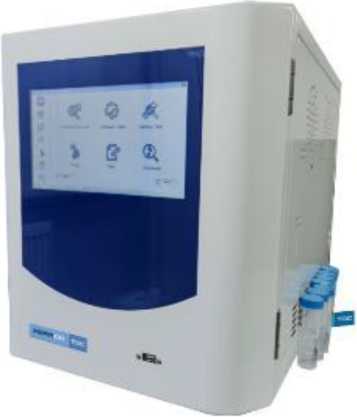

Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC модели INSPIRION TOC 200В
Рисунок 1 - Общий вид анализаторов общего органического углерода с инфракрасным детектированием INSPIRION TOC

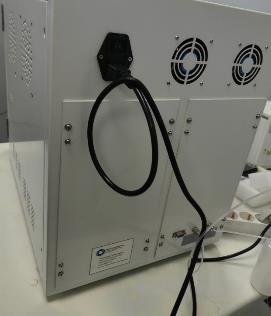

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализаторы модели INSPIRION TOC 200 оснащены внешним программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОС View Pro |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
|
Цифровой идентификатор ПО |
_ |
|
* «Х» не относится к метрологически значимой части ПО и может принимать численные значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки. | |
Анализаторы модели INSPIRION TOC 200B оснащены встроенным ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель USB. Идентификация ПО не предусмотрена конструкцией.
Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения углерода1), мг/дм3, не более |
0,05 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика), % |
2,0 |
|
1) при измерении в режиме ТС (общий углерод) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
INSPIRION TOC 200 |
INSPIRION TOC 200B | |
|
Диапазон показаний массовой концентрации углерода, мг/дм3 |
от 0 до 10000 |
от 0 до 2500 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50±1 | |
|
Потребляемая мощность, В^А, не более |
800 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение для модели | |
|
INSPIRION TOC 200 |
INSPIRION TOC 200B | |
|
Габаритные размеры, мм, не более: - длина |
450 |
660 |
|
- ширина |
500 |
440 |
|
- высота |
650 |
520 |
|
Масса, кг, не более |
35 |
15 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 | |
|
- относительная влажность, %, не более |
80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода с инфракрасным детектированием |
INSPIRION TOC |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. 1) |
|
Встроенное программное обеспечение |
_ |
1 шт. 1) |
|
Внешнее программное обеспечение |
_ |
1 шт. 1) |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
1) в соответствии с заказом | ||
Сведения о методах измерений
приведены в:
- разделе 4.5 «Анализ образцов» документа «Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC модели INSPIRION TOC 200B. Руководство по эксплуатации»;
- разделе 5 «Эксплуатация» документа «Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC модели INSPIRION TOC 200. Руководство по эксплуатации».
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта Российской Федерации от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Техническая документация фирмы «Shenzhen ION Engineering Technologies LTD»,
Китай.
