Хроматографы газовые CI
| Номер в ГРСИ РФ: | 96605-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ |
Хроматографы газовые CI (далее - хроматографы) предназначены для непрерывных автоматических измерений содержания компонентов в газовых смесях переменного состава.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96605-25 | |||||||||||||||
| Действует | по 09.10.2030 | |||||||||||||||
| Наименование | Хроматографы газовые | |||||||||||||||
| Модель | CI | |||||||||||||||
| Модификации |
CI-RU9001 CI-RU9260 CI-RU9280 CI-SP1000 |
|||||||||||||||
| Приказы |
№2186 от
09.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b101cab9-4990-e361-be14-d631ede9a6e0 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ, Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
МП-928-2025 Государственная система обеспечения единства измерений. Хроматографы газовые CI. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96605-25: Описание типа
2025-96605-25.pdf
|
Скачать | 299.3 КБ | |
|
96605-25: Методика поверки
МП-928-2025
2025-mp96605-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Хроматографы газовые CI (далее - хроматографы) предназначены для непрерывных автоматических измерений содержания компонентов в газовых смесях переменного состава.
Описание
Принцип действия хроматографов основан на разделении с последующим детектированием компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем.
Хроматографы представляют собой стационарные приборы, конструктивно представляющие собой единый корпус, внутри которого смонтированы блок пробоотбора, термостат колонок, система защиты от внутреннего давления, пламенно-ионизационный детектор (далее - ПИД), хроматографическая колонка.
Хроматографы выпускаются в четырех модификациях: CI-RU9001, CI-RU9260, CI-RU9280, CI-SP1000, которые различаются габаритными размерами и используемым программным обеспечением.
Управление хроматографами, сбор и обработка измерительных данных осуществляются с помощью программного обеспечения.
Общий вид хроматографов представлен на рисунке 1.
Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом типографской печати на идентификационную табличку, приклеиваемую к задней стенке хроматографа. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

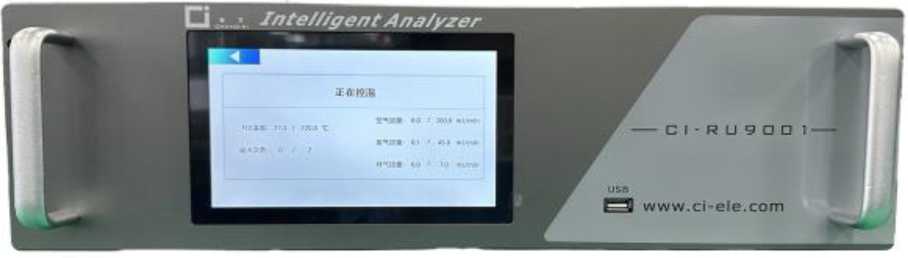

CI-RU9001

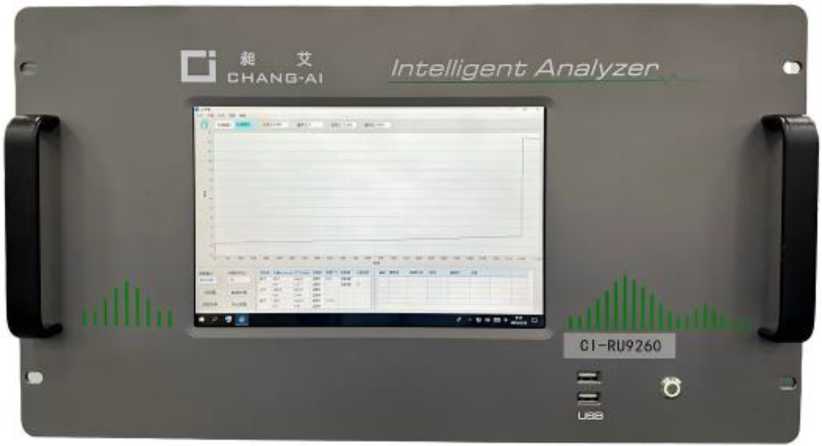

CI-RU9260

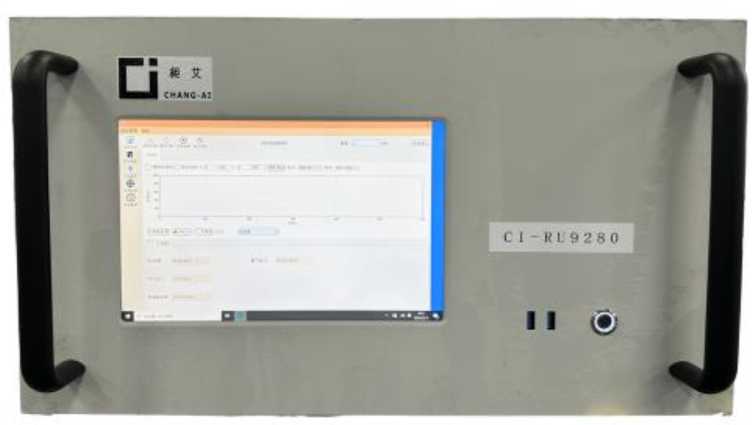

CI-RU9280
CI-SP1000

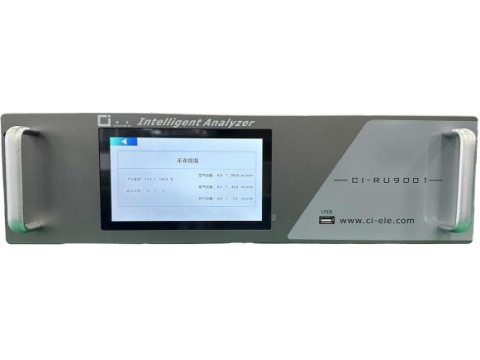

Рисунок 1 - Общий вид хроматографов газовых CI
□ CHENGDU CHANG'Al ELECTRONIC TECHNOLOGY СО ,LTD .Китай Адрес Building ll.Tianke Creative Industrial Hase, No. 916, Tiangnng Avenue, Xinxing Street, Tianfu New District,Chengdu, Skhuan Province
Место нанесения заводского номера
Тип: Хроматограф газовый Cl
Модификация: CI-RU9001
■>Заводской номер: RD 10010009
№ заказа: MHS-1036-FID30
Сфера охвата: 0-500ppm THC/N2
Рисунок 2 - Общий вид идентификационной таблички с указанием места нанесения заводского номера
Программное обеспечение
Хроматографы эксплуатируются с программным обеспечением (далее - ПО), различным для каждой модификации хроматографов. Идентификационные данные ПО указаны в таблицах 1-4. ПО позволяет выполнять следующие функции: управление хроматографом, получение хроматограмм, обработка и хранение результатов измерений, построение градуировочных графиков, проведение диагностических проверок хроматографа.
аблица 1 - Идентификационные данные ПО хроматографов модификации CI-RU9001
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
MAIN:N2.3.15 |
|
Цифровой идентификатор ПО |
- |
аблица 2 - Идентификационные данные ПО хроматографов модификации CI-RU9280
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.10 |
|
Цифровой идентификатор ПО |
- |
|
Таблица 3 - Идентификационные данные ПО хроматографов модиф |
икации CI-RU9260 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
USER-1.03-LNB |
|
Цифровой идентификатор ПО |
- |
|
Таблица 4 - Идентификационные данные ПО хроматографов модиф |
икации CI-SP1000 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.10 |
|
Цифровой идентификатор ПО |
- |
Метрологические характеристики хроматографов нормированы с учетом влияния ПО. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
аблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования (обнаружения) детектора ПИД (по метану), г/с, не более |
1-10-10 |
|
Предел допускаемого относительного среднеквадратичного отклонения (СКО) выходных сигналов (по площади пика), % |
5 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 48 ч непрерывной работы, % |
±5 |
|
Таблица 6 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
от 110 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры, мм, не более: - высота - ширина - глубина |
1000 750 550 |
|
Масса, кг, не более |
300 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -10 до +40 95 от 80 до 120 |
|
Таблица 7 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
аблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый С11) |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
001.РЭ.ПС |
1 экз. |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 2.3 «Эксплуатация хроматографов» документа 001.РЭ.ПС «Хроматографы газовые CI. Руководство по эксплуатации и паспорт».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Хроматографы газовые CI. Стандарт предприятия Chengdu Chang Ai Electronic Technology Co. Ltd., Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
