Анализаторы углерода и серы Melytec

Назначение

Анализаторы углерода и серы Melytec (далее - анализаторы) предназначены для измерений массовой доли углерода и серы в твердых материалах.

Описание

Принцип действия анализаторов основан на сжигании испытуемого образца при повышенной температуре в потоке кислорода с последующим детектированием газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.

Конструктивно анализаторы представляют собой настольные лабораторные приборы, которые состоят из: системы сгорания, включающей в себя высокочастотную индукционную печь и (или) высокотемпературную трубчатую печь сопротивления (отдельный блок); газовой системы с контроллерами для подачи кислорода под постоянным давлением; системы фильтров для поглощения пыли, воды, продуктов сжигания; системы детектирования на основе инфракрасных датчиков; системы управляющей электроники. Управление работой анализаторов происходит при помощи персонального компьютера с устанавливаемым специализированным программным обеспечением.

По отдельному заказу анализаторы могут быть укомплектованы аналитическими весами с возможностью передачи массы пробы испытуемого образца на персональный компьютер с устанавливаемым специализированным программным обеспечением, пылесосом для автоматической очистки высокочастотной индукционной печи после проведения анализа.

Процесс измерения на анализаторах происходит следующим образом. Проба испытуемого образца известной массы с модификатором (например, чистым вольфрамом) в керамическом тигле помещается в высокочастотную индукционную печь или в керамической лодочке помещается в высокотемпературную трубчатую печь сопротивления, где сжигается в токе кислорода. Углерод и сера, содержащиеся в пробе, окисляются до оксида углерода (IV) и оксида серы (IV) соответственно. Под действием тока кислорода газообразные оксиды углерода и серы попадают в систему детектирования, где регистрируется изменение интенсивности поглощения инфракрасного излучения на выделенных длинах волн для оксида углерода (IV) и оксида серы (IV). Изменение интенсивности поглощения инфракрасного излучения оксидов пропорционально содержанию анализируемых элементов в пробе испытуемого образца. Полученная информация передается на персональный компьютер, где производится расчет массовой доли анализируемых элементов по предварительно построенным градуировочным зависимостям с учетом массы пробы испытуемого образца.

Анализаторы выпускаются следующих модификаций: S100, C100, CS100, S100TF, C100TF, CS100TF. Модификации отличаются между собой конструкцией, метрологическими и техническими характеристиками. Модификации S100 и S100TF предназначены для измерений массовой доли серы; C100 и C100TF - измерений массовой доли углерода; CS100 и CS100TF - измерений массовых долей углерода и серы. Анализаторы модификаций S100, C100, CS100 имеют в своем составе высокочастотную индукционную печь; анализаторы модификаций S100TF, C100TF, CS100TF - высокочастотную индукционную печь и высокотемпературную трубчатую печь сопротивления.

В каждой модификации анализаторов для каждого элемента в зависимости от измеряемого содержания элементов реализовано два измерительных канала: «низкий» и «высокий».

Корпус анализаторов изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией производителя.

Каждый экземпляр анализаторов имеет серийный номер, нанесенный типографским способом на информационную табличку (шильд) в виде наклейки (наклеек) на задней стороне анализатора. Серийный номер имеет буквенно-цифровой формат. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид анализаторов и место нанесения серийного номера на средство измерений представлено на рисунке 1.

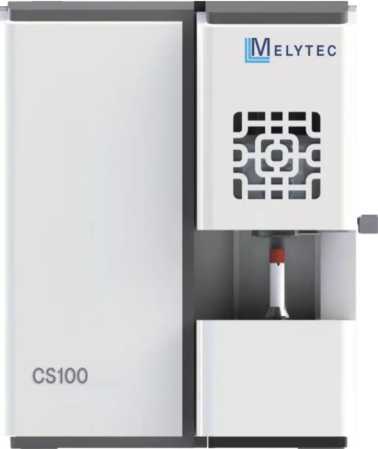

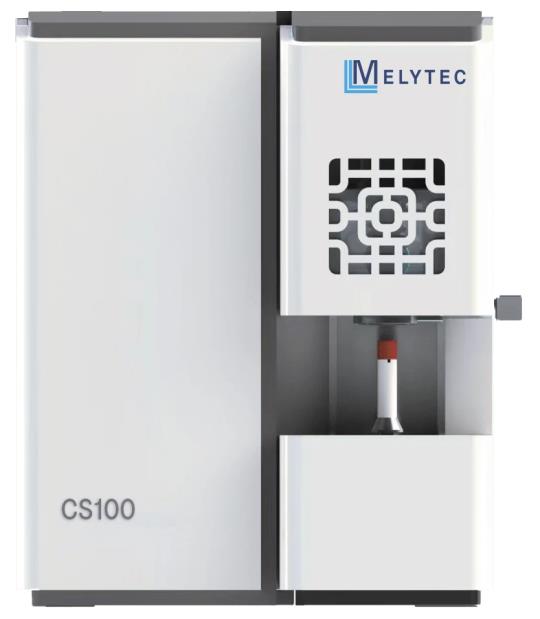

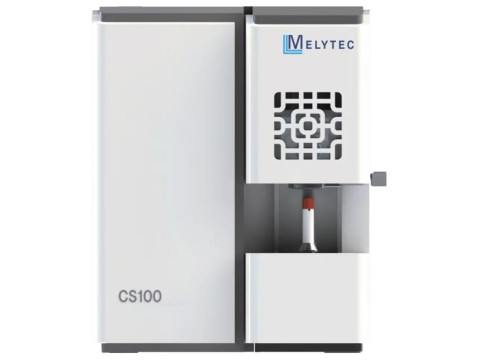

а) анализаторы модификаций S100, C100, CS100

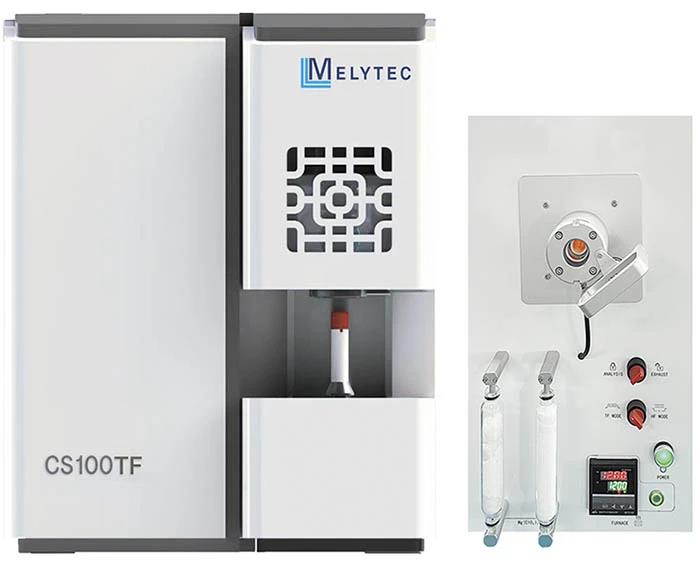

б) анализаторы модификаций S100TF, C100TF, CS100TF

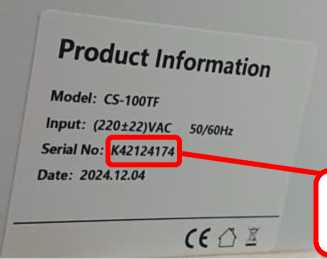

Место нанесения серийного номера

Рисунок 1 - Общий вид анализаторов углерода и серы Melytec и место нанесения серийного номера

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. При запуске ПО есть возможность выбрать китайский, английский или русский программный интерфейс.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «Анализаторы углерода и серы Melytec. Руководство по эксплуатации» (Глава 3 «Анализ»).

Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация фирмы «Jinan Beiyan Instrument Co., Ltd», Китай.
