Пирометры инфракрасные AST
| Номер в ГРСИ РФ: | 96610-25 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Accurate Sensing Technologies Pvt. Ltd., Индия |
Пирометры инфракрасные AST предназначены для неконтактных измерений температуры.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96610-25 | |||||||||||||||||||||
| Действует | по 09.10.2030 | |||||||||||||||||||||
| Наименование | Пирометры инфракрасные | |||||||||||||||||||||
| Модель | AST | |||||||||||||||||||||
| Модификации |
AST Р250 AST Р390 AST Р450 AST Р450С |
|||||||||||||||||||||
| Приказы |
№2186 от
09.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cae25cda-94ba-e6e5-f468-a27633932516 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Accurate Sensing Technologies Pvt. Ltd., ИНДИЯ, New Building, First Floor, 188А, B-l69 (Part), B-l88 & В-189 (А), Road No. - 5, Мewar Industrial Аrea, Madri, Udaipur (Rajasthan) - 313003
Поверка
| Методика поверки / информация о поверке |
РТ-МП-845-442-2025 Государственная система обеспечения единства измерений. Пирометры инфракрасные AST. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96610-25: Описание типа
2025-96610-25.pdf
|
Скачать | 229.3 КБ | |
|
96610-25: Методика поверки
РТ-МП-845-442-2025
2025-mp96610-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Пирометры инфракрасные AST предназначены для неконтактных измерений температуры.
Описание
Конструктивно пирометры инфракрасные AST (далее по тексту - пирометры) состоят из объектива, фокусирующего излучение объекта на приемник излучения, видоискателя с подсветкой и встроенным светодиодным дисплеем, электронного блока измерений и индикации, помещенного в корпус. Измеренное пирометрами значение температуры может быть передано на персональный компьютер по USB интерфейсу.
Пирометры являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на поверхности объекта или на границе разделения различных сред. Размер контролируемого участка поверхности определяется показателем визирования пирометров.
Пирометры выпускаются в следующих модификациях: AST Р250, AST Р390, AST Р450, AST Р450С. Модификации отличаются друг от друга метрологическими характеристиками.
Принцип действия пирометров основан на зависимости температуры от энергии электромагнитного (теплового) излучения объекта измерений в различных областях спектра излучения. Выходной сигнал приемника излучения пропорционален интенсивности поглощенного электромагнитного (теплового) излучения, которое в свою очередь связано с температурой объекта согласно закону Планка. Приемники излучения в пирометрах модификации AST Р250 работают на длине волны спектра излучения 1,6 мкм, в пирометрах модификации AST Р390 работают на длине волны спектра излучения 3,9 мкм, в пирометрах модификации AST Р450 на длине волны спектра излучения 1,0 мкм. В пирометрах модификации AST Р450С приемники работают в спектральных диапазонах от 0,8 до 1,1 мкм и от 0,9 до 1,1 мкм. В пирометрах предусмотрена возможность установки значения излучательной способности объекта измерения температуры.
Общий вид средства измерений приведен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, гравируется на корпусе пирометров в месте, указанном на рисунке 2.

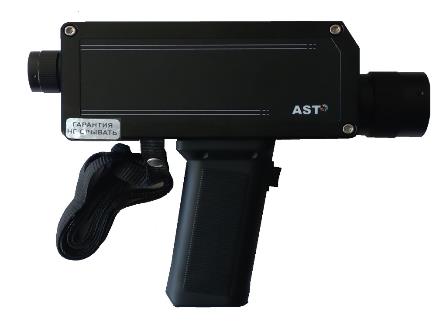

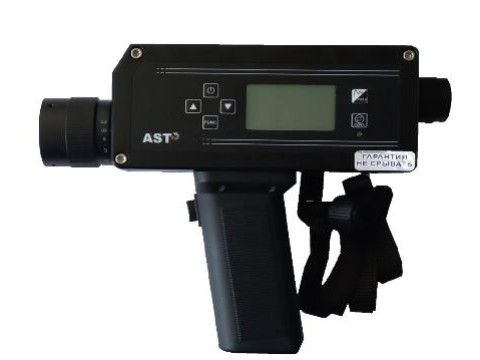

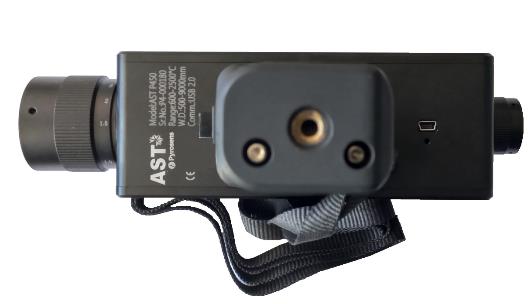

Рисунок 1 - Общий вид всех модификаций пирометра
С/>е

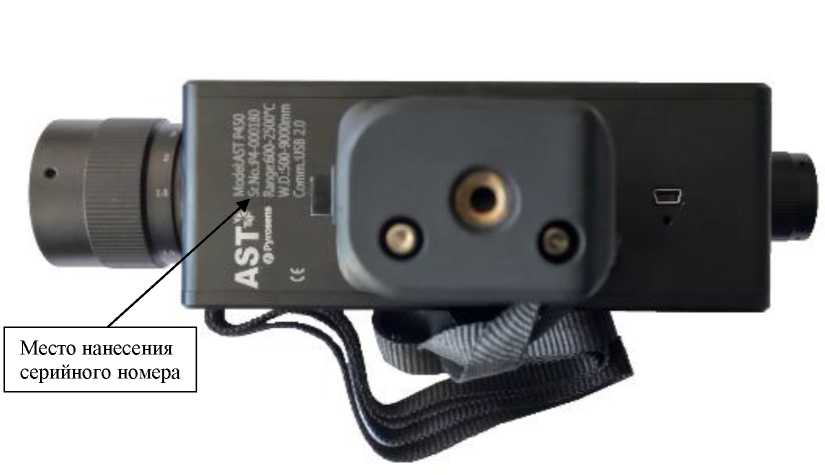

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера
Корпус пирометров состоит из нескольких частей, соединенных винтами. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного вскрытия предусмотрено пломбирование корпуса наклейками с двух сторон. Схема пломбировки приведена на рисунке 3.
Нанесение знака поверки на пирометры не предусмотрено.

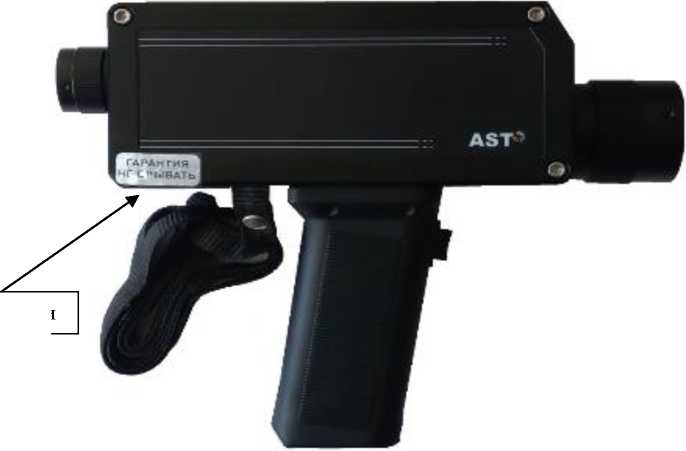

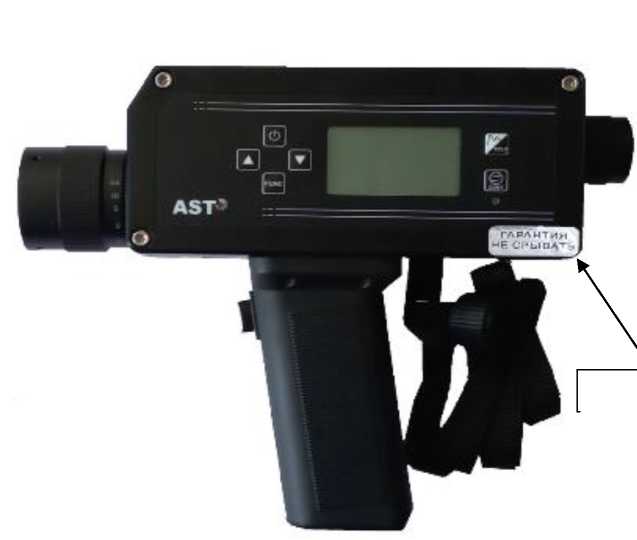

Место пломбировки
Место пломбировки
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) пирометров состоит из встроенного метрологически значимого ПО и внешнего ПО, устанавливаемого на персональный компьютер (ПК).
Встроенное ПО устанавливается в пирометры во время производственного цикла и не имеет возможности считывания и модификации. Информация о метрологически значимой части ПО пользователю не доступна. Уровень защиты встроенного программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
не доступно |
|
Номер версии (идентификационный номер) ПО |
не ниже 26.16 |
|
Цифровой идентификатор ПО |
не доступно |
Внешнее ПО «AST Coke Oven», входящее в комплект поставки пирометров, предназначено для настройки параметров, автономного графика и оценки полученных данных.
Технические характеристики
Таблица 2 - Метрологические характеристики модификаций AST Р250, AST Р450, AST Р450С
|
Наименование характеристики |
Значение | ||
|
AST Р250 |
AST Р450 |
AST Р450С | |
|
Диапазон измерений температуры, °С * |
от +210 до +1350 от +250 до +1800 от +300 до +2500 |
от +600 до +2500 от +700 до +3000 |
от +600 до +1600 от +800 до +2500 от +900 до +2800 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± (1+0,0053Чизм) | ||
|
* Диапазон измерений температуры в соответствии с заказом; П р и м е ч а н и е - Ым - измеренное значение температуры, °С | |||
Таблица 3 - Метрологические характеристики модификации AST Р390
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от +400 до +1400 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± (1+0,01 •1изм) |
|
П р и м е ч а н и е - Ым - измеренное значение температуры, °С | |
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение | |||
|
AST Р250 |
AST Р390 |
AST Р450 |
AST Р450С | |
|
Показатель визирования, не менее |
1:100 1:200 1:400 |
1:200 |
1:400 1:400 |
1:200 1:400 1:400 |
|
Масса (с аккумуляторами), г, не менее |
900 | |||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
228х64х186 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % (без образования конденсата) |
от 0 до +50 от 10 до 95 | |||
|
Температура хранения и транспортирования, °С |
от -20 до +55 | |||
Знак утверждения типа
наносится методом типографской печати на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пирометр инфракрасный * |
AST Р250; AST Р390; AST Р450; AST Р450С |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кабель USB 2.0 |
- |
1 шт. |
|
Программное обеспечение |
«AST Coke Oven » |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
* модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 3 «Работа с пирометром» руководств по эксплуатации.
Нормативные документы
Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Пирометры инфракрасные AST. Стандарт предприятия QM.30543.
