Термопреобразователи сопротивления ТПС
| Номер в ГРСИ РФ: | 96615-25 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО «ИКС-ТЕХ», г. Москва |
Термопреобразователи сопротивления ТПС (далее - ТПС) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твёрдых тел.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96615-25 | |||||||||||||||
| Действует | по 09.10.2030 | |||||||||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||||||||
| Модель | ТПС | |||||||||||||||
| Модификации |
ТПС003PTX1-X2, где: Х1–модель (100, 1000) Х2–вариант исполнения U –с разъёмом USB Type A F–с проводами для подключения в винтовой зажим ТПС003РТ1000F ТПС003РТ100U ТПС003РТ1000U ТПС003РТ100F |
|||||||||||||||
| Приказы |
№2190 от
09.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d9beff24-6ff6-3e84-805e-e62cb37fd06b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ИКС-ТЕХ», РОССИЯ, 109044, г. Москва, ул. Крутицкий вал, д. 14, офис 315
Поверка
| Методика поверки / информация о поверке |
МП-793-2025 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления ТПС. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96615-25: Описание типа
2025-96615-25.pdf
|
Скачать | 162.8 КБ | |
|
96615-25: Методика поверки
МП-793-2025
2025-mp96615-25.pdf
|
Скачать | 1015.9 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления ТПС (далее - ТПС) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твёрдых тел.
Описание
Конструктивно ТПС состоят из платинового плёночного чувствительного элемента, помещенного в защитную гильзу, и соединенного с кабельным выводом, имеющим защитную оплетку из нержавеющей стали.
Термопреобразователи сопротивления ТПС изготавливаются в двух исполнениях:
U - с разъёмом USB Type A;
F- с проводами для подключения в винтовой зажим.
Принцип работы ТПС основан на свойстве чувствительного плёночного элемента изменять электрическое сопротивление пропорционально изменению температуры измеряемой среды. ТПС имеют номинальную статическую характеристику преобразования (далее - НСХ) типа «Pt100» или «Pt1000» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с ЧЭ - 3-х проводная.
Структура условного обозначения:
ТПСООЗРТХ1-Х2, где Х1 - модель (100, 1000), Х2 - вариант исполнения (U- USB, F- Fastener).

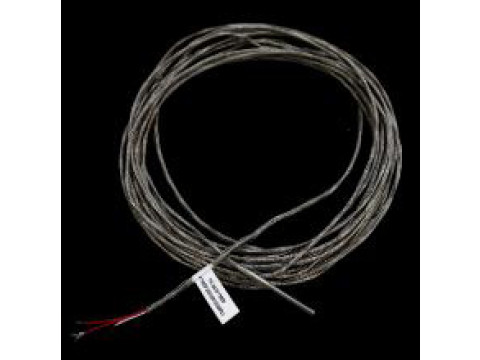

Общий вид термопреобразователей сопротивления ТПС с указанием мест нанесения маркировочной этикетки приведен на рисунке 1.
место нанесения этикетки
Модель F - с проводами для подключения в винтовой зажим
Модель U - с разъёмом USB Type A
Рисунок 1 - Общий вид термопреобразователей сопротивления ТПС
Серийные номера цифро-буквенного обозначения наносятся на плёночную этикетку и (или) термоусадочную трубку типографским методом печати на каждое средство измерения. Нанесение знака поверки на корпус ТПС не предусмотрено.

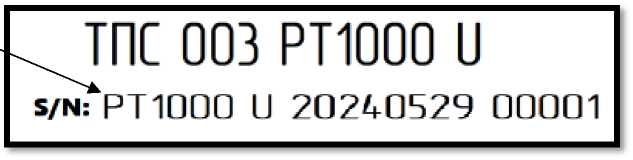

Общий вид маркировочной этикетки с указанием места нанесения серийного номера приведен на рисунке 2.
Место нанесения серийного номера
ТПС 003 РТ1000 и
s/n?PT1OOO и 20240529 ОООО1
Рисунок 2 - Общий маркировочной этикетки с указанием места нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +350 |
|
Температурный коэффициент а, °С-1 |
0,003850 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 Pt1000 |
|
Номинальное значение сопротивления при 0 °С (Ro), Ом: - для НСХ типа Pt100 (модель 100) - для НСХ типа Pt1000 (модель 1000) |
100 1000 |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С |
± (0,150 + 0,002-|t|1)) |
|
1) |t|- абсолютное значение температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15°С до +25°С и относительной влажности воздуха от 30% до 90% (при 100 В), МОм, не менее |
100 |
|
Габаритные размеры защитной гильзы (длинахдиаметр), мм |
37x4 |
|
Длина удлинительных проводов, м |
от 7,0 до 8,5 |
|
Масса, кг, не более |
0,15 |
|
Степень защиты по ГОСТ 14254-2015 |
IP54 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
45000 |
|
Срок службы, лет |
5 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Значение |
|
Термопреобразователь сопротивления |
ТПС003РТ 1) |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз |
|
Паспорт |
_ |
1 экз. |
|
1) обозначение в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Устройство и принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-003-53815848-2024 «Термопреобразователи сопротивления ТПС. Технические условия»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
