Дозиметры-радиометры МКС-Н2022
| Номер в ГРСИ РФ: | 96616-25 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО "НЕОРАДТЕХ", г.Обнинск |
Дозиметры-радиометры МКС-Н2022 (далее - устройства, МКС-Н2022) предназначены
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96616-25 | ||||||
| Действует | по 09.10.2030 | ||||||
| Наименование | Дозиметры-радиометры | ||||||
| Модель | МКС-Н2022 | ||||||
| Приказы |
№2190 от
09.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 57ec11bd-ae73-0a3b-5d72-abe562810aa4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НЕОРАДТЕХ», РОССИЯ, 249031, Калужская обл., г. Обнинск, ул. Курчатова, д. 19а, оф. 405
Поверка
| Методика поверки / информация о поверке |
МП 4101-1/0472-2025 Государственная система обеспечения единства измерений. Дозиметры-радиометры МКС-Н2022. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96616-25: Описание типа
2025-96616-25.pdf
|
Скачать | 164.9 КБ | |
|
96616-25: Методика поверки
МП 4101-1/0472-2025
2025-mp96616-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Дозиметры-радиометры МКС-Н2022 (далее - устройства, МКС-Н2022) предназначены для:
- радиометрического контроля загрязнений поверхностей радиоактивными веществами методом мазка;
- измерений плотности потока и поверхностной активности альфа-излучающих радионуклидов в счетных образцах;
- измерений плотности потока и поверхностной активности бета-излучающих радионуклидов в счетных образцах;
- измерений мощности амбиентного эквивалента дозы (далее - МАЭД) гамма-излучения;
- информационного обмена с верхним уровнем автоматизированных систем и/или блоками обработки (компьютерами) других устройств.
Описание
МКС-Н2022 выполнен в виде моноблока, в корпусе которого размещен блок измерений со свинцовой защитой от внешнего фонового излучения, держатель счётного образца (пробы), печатные платы, кнопки управления, элементы индикации. На передней части устройства расположен блок обработки информации - OLED дисплей и кнопки управления. С помощью пяти кнопок управления осуществляется управление режимами работы устройства. На задней панели МКС-Н2022 находится разъём подключения сети «СЕТЬ~220В 50 Гц 50 Вт», кнопка включения питания и разъём интерфейсный RS-485.
Блок измерения состоит из электронной платы с установленными на ней двумя детекторами. Первый на основе пластикового сцинтиллятора площадью 25 см2 и кремниевого фотоумножителя (далее - КФЭУ) для одновременного и раздельного измерения плотности потока частиц или поверхностной активности альфа-бета излучающих радионуклидов (разделение импульсов от альфа-бета-излучения осуществляется автоматически по их амплитуде и длительности), второй на основе сцинтиллятора (КФЭУ для измерений МАЭД гамма-излучения).
Принцип работы детекторов основан на том, что излучение вызывает сцинтилляции в чувствительном объеме детектора. Световые импульсы по световодам поступают на чувствительную поверхность КФЭУ. Импульсы на выходе КФЭУ преобразуются в значение плотности потока частиц (значение поверхностной активности радионуклидов) или МАЭД гамма-излучения с помощью программного обеспечения (далее - ПО). Полученное значение величины плотности потока частиц, поверхностной активности радионуклидов и МАЭД гамма-излучения сравнивается с заданным пороговым значением срабатывания сигнализации. В случае превышения порогового значения включается сигнал тревоги.
Обработку электрических сигналов, поступающих с детекторов, управление OLED дисплеем, обслуживание кнопок управления, управление звуковой и световой сигнализацией осуществляет встроенный микроконтроллер устройства. Алгоритм работы устройства обеспечивает непрерывность процесса измерений и оперативное представление результатов измерений и результатов расчёта эквивалентной дозы в коже на OLED дисплее. Время измерения задаётся устройством автоматически, кроме специального режима для измерения плотности потока альфа-бета излучающих радионуклидов менее 10 част-см’^мин’1. Специальный режим включается с помощью прикладного ПО «Конфигуратор МКС-Н2022».
Для обмена информацией с персональным компьютером (далее - ПК) и устройствами верхнего уровня автоматизированных систем в МКС-Н2022 предусмотрен интерфейс RS-485 (посредством герметично установленного разъема).
В устройстве есть внутренняя энергонезависимая память, в которую производится автоматическая запись результатов измерений (не менее 500 записей). Указанная запись может быть считана с помощью ПК (предустановленного на ПК ПО обмена информацией с устройством).
Заводской номер МКС-Н2022 в цифровом формате наносится методом термотрансферной печати на шильд, размещаемый на корпусе МКС-Н2022.
Нанесение знака поверки на МКС-Н2022 не предусмотрено.

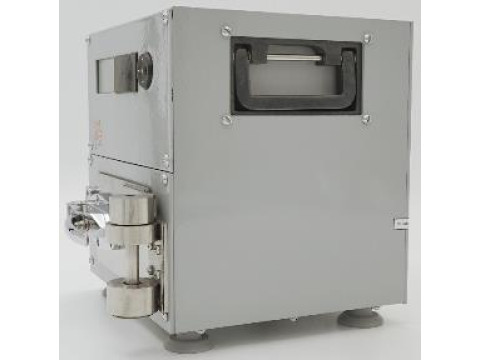

Общий вид МКС-Н2022 представлен на рисунке 1.
Предусмотрено пломбирование корпуса МКС-Н2022 методом пломбы-наклейки. Места нанесения знака утверждения типа, пломбировки от несанкционированного доступа и заводского номера приведены на рисунке 2.

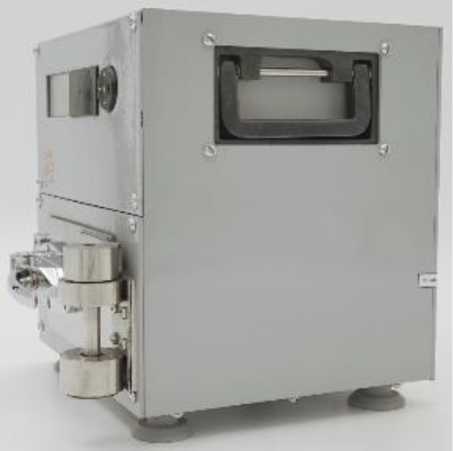

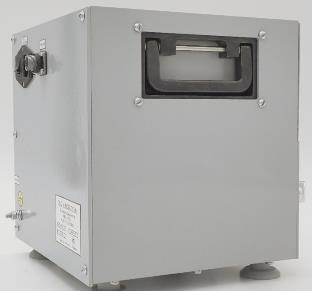

а) вид сбоку
Место нанесения пломбировки от несанкционированного доступа

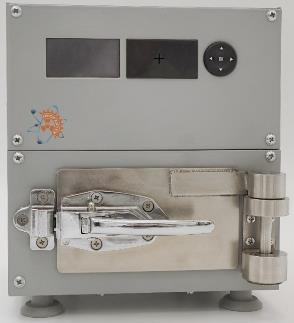

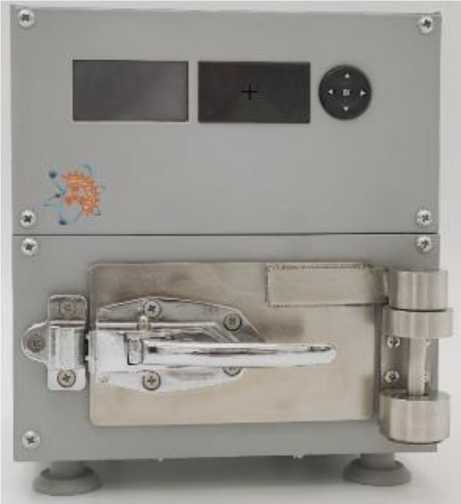

б) лицевая панель
Рисунок 1 - Общий вид МКС-Н2022
Место нанесения
заводского номера
знака утверждения
Место нанесения

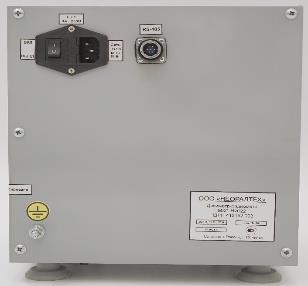

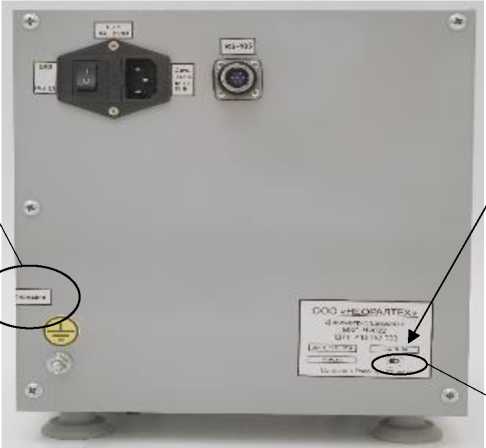

Рисунок 2 - Места нанесения знака утверждения, пломбировки от несанкционированного доступа и заводского номера
Программное обеспечение
ПО МКС-Н2022 включает в себя встроенное ПО, установленное в энергонезависимой памяти и записанное производителем, и прикладное ПО «Конфигуратор МКС-Н2022».
Основное назначение встроенного ПО - расчет и вывод на дисплей значений МАЭД гамма-излучения, плотности потока и поверхностной активности альфа-бета-излучающих радионуклидов, записи данных в память устройства и обеспечение передачи данных, хранящихся в памяти устройства, на верхний уровень (при использовании устройства с ПЭВМ или в составе автоматизированной системы). Встроенное ПО является метрологически значимым.
Основное назначение прикладного ПО «Конфигуратор МКС-Н2022» - настройка, управление режимами работы устройства, считывание данных и архива измерений из внутренней энергонезависимой памяти устройства. Прикладное ПО не является метрологически значимым.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Сведения о ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное ПО |
прикладное ПО | |
|
Идентификационное наименование ПО |
_ |
Конфигуратор МКС-Н2022 |
|
Номер версии (идентификационный номер) ПО |
2.0.1 |
2.0.X.Y1) и выше |
|
Цифровой идентификатор ПО |
_ |
_2) |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
_ |
MD5 |
|
1) Значения «X» от 0 до 99, «Y» - от 0 до 99. Актуальный номер версии вносится в паспорт при выпуске из производства. 2) Актуальный цифровой идентификатор ПО вносится в паспорт при выпуске из производства. | ||
Технические характеристики
Метрологические и технические характеристики МКС-Н2022 приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности потока бета-частиц, част-см’2-мин’1 1): - нижняя граница диапазона измерений для времени измерения 4 ч (время измерения фона 1 ч) - нижняя граница диапазона измерений для времени измерения 100 с (время измерения фона 180 с) |
от 1,0 до 1407 от 1,0 от 13,0 |
|
Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц в условиях бета-излучения радионуклидов Sr-90+Y-90, % |
± (15+ —) 2) У |
|
Диапазон измерений поверхностной активности радионуклидов Sr-90+Y-90, %, Бюсм-2 1) |
от 3,0 до 1,5-106 |
|
Пределы допускаемой основной относительной погрешности измерений поверхностной активности радионуклидов Sr-90+Y-90, % |
± (15+ 90)3) А. |
|
Чувствительность к бета-излучению Sr-90+Y-90 в условиях бета-излучения радионуклидов (Sr-90+Y-90) в геометрии 1С0, (имп^с-1)/(см-2^мин-1), не менее |
0,008 |
|
Диапазон измерений плотности потока альфа-частиц, часгсм-2^мин-1 4): - нижняя граница диапазона измерений для времени измерения 4 ч (время измерения фона 1 ч) - нижняя граница диапазона измерений для времени измерения 100 с (время измерения фона 180 с) |
от 1,0 до 2-106 от 1,0 от 6,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц в условиях альфа-излучения радионуклида Pu-239, % |
± (15+ 20 )2) Ф |
|
Диапазон измерений поверхностной активности радионуклида Pu-2395), Бюсм-2 |
от 1,0 до 1,0-105 |
|
Пределы допускаемой основной относительной погрешности измерений поверхностной активности в условиях альфа-излучения радионуклида Pu-239, % |
± (15+ — )3) As |
|
Диапазон измерений МАЭД гамма-излучения, мкЗв/ч |
от 0,1 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД гамма-излучения, % |
± 20 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
Пределы допускаемой дополнительной относительной погрешности измерений всех измеряемых физических величин, %: - при изменении температуры окружающей среды от нормальной до повышенной или пониженной рабочей температуры - при изменении влажности от нормальной до повышенной влажности (без конденсации влаги) |
± 20 ± 10 |
|
Примечания : 1) в условиях бета-излучения радионуклидов Sr-90+Y-90 источника типа 1С0, фоновых значений не более 0,5 имп^с-1; 2) ф - величина, численно равная значению измеряемой плотности потока, %; 3) As - величина, численно равная значению измеряемой поверхностной активности, Бюсм-2; 4) в условиях альфа-излучения радионуклидов Pu-239 источника типа 1П9; 5) в условиях альфа-излучения радионуклидов Pu-239 источника типа 1П9, фоновых значений не более 0,5 имп^с-1. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон средних энергий регистрируемого бета-излучения, МэВ |
от 0,05 до 3,5 |
|
Диапазон энергий регистрируемого альфа-излучения, МэВ |
от 4,0 до 7,0 |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,05 до 1,25 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Энергетическая зависимость чувствительности в диапазоне измерений МАЭД гамма-излучения относительно чувствительности к энергии 0,662 МэВ радионуклида Cs-137, %, не более |
± 50 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 35 °С без конденсации влаги, %, не более - атмосферное давление, кПа |
от 0 до +50 95 от 84,0 до 106,7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры в сборе с блоком обработки информации, мм, не более: - длина |
300 |
|
- ширина |
300 |
|
- высота |
400 |
|
Масса, кг, не более: - блока измерения |
35 |
|
- в сборе с блоком обработки информации |
45 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится методом компьютерной графики на титульный лист документа НДРП.412152.003РЭ «Дозиметр-радиометр МКС-Н2022. Руководство по эксплуатации» и на шильд устройства методом термотрансферной печати.
Комплектность
Комплектность МКС-Н2022 приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Дозиметр-радиометр МКС-Н2022 |
НДРП.412152.003 |
1 шт. | |
|
Тест-мазки* |
НДРП.754469.001 | ||
|
Пенал для переноски и хранения тест-мазков* |
НДРП.323374.001 |
1 шт. | |
|
Лазерный трафарет для снятия мазков* |
НДРП.418249.001 |
1 шт. | |
|
Трафарет из нержавеющей стали * |
НДРП.305413.002 |
1 шт. | |
|
Комплект фильтров аналитических аэрозольный АФА* |
ТУ 2282-004-00208982 2012 |
1 шт. |
комплект |
|
Упаковка* |
НДРП.412915.016 |
1 шт. | |
|
Сумка (контейнер) для переноски и размещения средств пробототбора ** |
НДРП.323382.001 |
1 шт. | |
|
Контрольные источники 1П9,1С0** |
- |
1 шт. |
комплект |
|
Руководство по эксплуатации |
НДРП.412152.003РЭ |
1 экз. | |
|
Паспорт |
НДРП.412152.003ПС |
1 экз. | |
|
Руководство оператора |
RU.H^m2.20-06 34 01 |
1 экз. | |
|
Дистанцир |
НДРП.711141.012 |
1 шт. | |
|
Кабель для подключения к ПК по USB* |
НДРП.685661.032 |
1 шт. | |
|
Радиометр измерения радиоактивных загрязнений РЗС -21 (РЗС-21-01) ** |
НДРП.412124.001 НДРП.412124.001-01.1 |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Кабель для подключения к РЗС -21 (РЗС-21-01) ** |
НДРП.685662.001 |
1 шт. | |
|
Программное обеспечение «Конфигуратор МКС-Н2022» * |
^.4^.12.20-06 |
1 шт. |
Поставляется на оптическом диске |
|
Примечания: * - количество и поставка зависимости от заказа; * * - по отдельному заказу. | |||
Сведения о методах измерений
приведены в разделе «Использование по назначению» документа НДРП.412152.003РЭ «Дозиметр-радиометр МКС-Н2022. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.033-2023 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
Приказ Федерального агентства по техническому регулированию и метрологии № 2314 от 31.12.2020 Об утверждении Государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
НДРП.412152.003ТУ Дозиметр-радиометр МКС-Н2022. Технические условия.
